Druckfeder D-332 Federstahl Ø 4 x 25 x 89,5 mm

Staffelpreise - Druckfeder D-332

Bestellmenge Einzelpreis [EUR]
1 12,3700 EUR
2 9,8500 EUR
3 5,1300 EUR
7 3,0500 EUR
17 1,6600 EUR
37 1,3900 EUR
75 1,3700 EUR
125 1,3384 EUR
175 1,3339 EUR
250 1,2834 EUR
350 1,2456 EUR

Druckfeder Kaufen

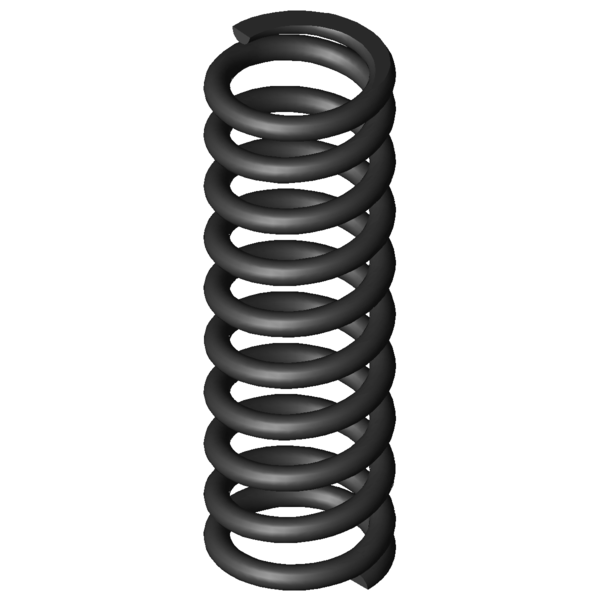

Produktbild Druckfeder D-332
Produktbild Druckfeder D-332
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-332

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 29 mm Äußerer Windungsdurchmesser
Dd 20,3 mm Dorndurchmesser
Dh 30 mm Hülsendurchmesser
L0 89,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 826,859 N Höchstkraft der Feder
Ln 47,39 mm Kleinste Länge der Feder
sn 42,11 mm Größter Federweg bei statischer Belastung
Fndyn 701,03 N Dynamische Höchstkraft
Lndyn 53,8 mm Kleinste Länge dynamische Belastung
shdyn 13,75 mm Größter Federweg dynamische Belastung
S 10,059 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 19,637 N/mm Federrate
Gewicht 81,9161 g Gewicht des Artikels
Fntol 45,08 N (+/-) Toleranz für statische Höchstkraft
Fndtol 44,29 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,66 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AA - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-332 Federstahl Ø 4 x 25 x 89,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-332 Federstahl Ø 4 x 25 x 89,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-332 Federstahl Ø 4 x 25 x 89,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-332 Federstahl Ø 4 x 25 x 89,5 mm

Kraft-Weg-Berechnung Druckfeder D-332

Anfrageformular Druckfeder D-332 Federstahl Ø 4 x 25 x 89,5 mm

Anfrageformular Druckfeder D-332

Ähnliche Druckfedern im Umfeld der Druckfeder D-332 Federstahl Ø 4 x 25 x 89,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-332 EN 10270-1 4 29 89,5 826,859 47,39 42,11 8,5 19,637 100,0 | 100,0 | 100,0 | 100,0
VD-332 1.4310 4 29 89,5 710,185 47,39 42,11 8,5 16,866 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-270 27,5 74,5 4,631 EN 10270-1 233,849 24 50,5 53,2 | 80,2 | 55,8 | 23,6
D-298D 33 96 4,749 EN 10270-1 266,616 39,86 56,14 54,9 | 87,0 | 53,6 | 24,2
D-273A-10 24 85 5,339 EN 10270-1 272,016 34,05 50,95 55,0 | 80,1 | 57,8 | 27,2
D-295 35,2 88,5 5,927 EN 10270-1 356,229 28,4 60,1 58,0 | 87,1 | 56,6 | 30,2
D-288Z-33 28 97 6,213 EN 10270-1 374,616 36,71 60,29 59,1 | 87,9 | 57,6 | 31,6
D-288Z-43 27 81,8 7,023 EN 10270-1 318,139 36,5 45,3 62,7 | 86,5 | 65,7 | 35,8
D-300A 28,2 79,4 7,197 EN 10270-1 264,666 42,62 36,78 61,7 | 88,7 | 59,7 | 36,6
D-301 28,2 94,5 8,043 EN 10270-1 447,924 38,81 55,69 65,5 | 90,7 | 64,9 | 41,0
D-313J-05 31,6 92 9,17 EN 10270-1 443,507 43,64 48,36 70,0 | 93,0 | 70,4 | 46,7
D-306A 23,2 92 9,891 EN 10270-1 351,616 56,45 35,55 66,5 | 85,8 | 63,5 | 50,4
D-313J-09 28,6 91,3 11,527 EN 10270-1 507,278 47,29 44,01 77,6 | 95,5 | 78,5 | 58,7
D-313J-08 28,6 74,6 14,601 EN 10270-1 521,957 38,85 35,75 52,7 | 82,7 | 51,5 | 23,8
D-313M-01 25 95 15,182 EN 10270-1 608,289 54,93 40,07 83,9 | 90,1 | 84,4 | 77,3
D-313M-02 25 86 15,872 EN 10270-1 526,029 52,86 33,14 80,9 | 90,8 | 71,2 | 80,8
D-332 29 89,5 19,637 EN 10270-1 826,859 47,39 42,11 100,0 | 100,0 | 100,0 | 100,0
D-339Q 32 97,7 21,144 EN 10270-1 830,558 58,42 39,28 93,2 | 90,4 | 96,4 | 92,9
D-334A-03 27 78 25,218 EN 10270-1 779,479 47,09 30,91 85,0 | 93,4 | 83,8 | 77,9
D-359A-03 34 88 32,634 EN 10270-1 1043,672 56,02 31,98 75,2 | 87,9 | 77,6 | 60,2
D-362 30 87,5 47,941 EN 10270-1 1397,785 58,34 29,16 65,5 | 91,5 | 64,2 | 41,0
D-361A 30 72 47,941 EN 10270-1 654,697 58,34 13,66 37,6 | 78,8 | 26,9 | 7,2
D-364Q 28 87,8 86,148 EN 10270-1 1551,821 69,79 18,01 53,3 | 89,1 | 48,0 | 22,8
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-332

Ursprungsland: DE, German; Druckfeder D-332
