Druckfeder D-364Q Federstahl Ø 5,5 x 22,5 x 87,8 mm

Staffelpreise - Druckfeder D-364Q

Bestellmenge Einzelpreis [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7081 EUR
175 1,7063 EUR
250 1,6746 EUR
350 1,6471 EUR

Druckfeder Kaufen

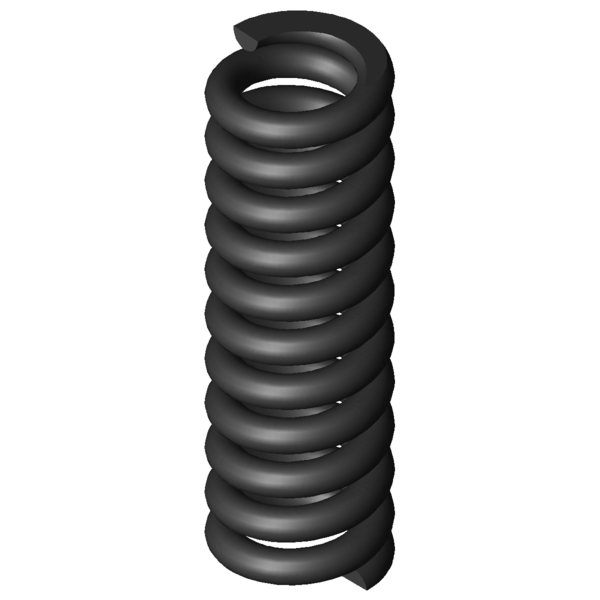

Produktbild Druckfeder D-364Q
Produktbild Druckfeder D-364Q
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364Q

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 22,5 mm Mittlerer Windungsdurchmesser
De 28 mm Äußerer Windungsdurchmesser
Dd 16 mm Dorndurchmesser
Dh 29 mm Hülsendurchmesser
L0 87,8 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1551,821 N Höchstkraft der Feder
Ln 69,79 mm Kleinste Länge der Feder
sn 18,01 mm Größter Federweg bei statischer Belastung
Fndyn 1269,827 N Dynamische Höchstkraft
Lndyn 73,06 mm Kleinste Länge dynamische Belastung
shdyn 9,56 mm Größter Federweg dynamische Belastung
S 8,663 mm Steigung der Feder
n 9,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 86,148 N/mm Federrate
Gewicht 152,6602 g Gewicht des Artikels
Fntol 158 N (+/-) Toleranz für statische Höchstkraft
Fndtol 154 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,57 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AC - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364Q Federstahl Ø 5,5 x 22,5 x 87,8 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364Q Federstahl Ø 5,5 x 22,5 x 87,8 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364Q Federstahl Ø 5,5 x 22,5 x 87,8 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364Q Federstahl Ø 5,5 x 22,5 x 87,8 mm

Kraft-Weg-Berechnung Druckfeder D-364Q

Anfrageformular Druckfeder D-364Q Federstahl Ø 5,5 x 22,5 x 87,8 mm

Anfrageformular Druckfeder D-364Q

Ähnliche Druckfedern im Umfeld der Druckfeder D-364Q Federstahl Ø 5,5 x 22,5 x 87,8 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364Q EN 10270-1 5,5 28 87,8 1551,821 69,79 18,01 9,5 86,148 100,0 | 100,0 | 100,0 | 100,0
VD-364Q 1.4310 5,5 28 87,8 1332,853 69,79 18,01 9,5 73,992 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-300A 28,2 79,4 7,197 EN 10270-1 264,666 42,62 36,78 41,3 | 82,6 | 33,0 | 8,4
D-301 28,2 94,5 8,043 EN 10270-1 447,924 38,81 55,69 41,1 | 83,5 | 30,6 | 9,3
D-313J-05 31,6 92 9,17 EN 10270-1 443,507 43,64 48,36 42,2 | 83,2 | 32,9 | 10,6
D-306A 23,2 92 9,891 EN 10270-1 351,616 56,45 35,55 42,3 | 78,8 | 36,7 | 11,5
D-313J-09 28,6 91,3 11,527 EN 10270-1 507,278 47,29 44,01 45,6 | 86,5 | 36,8 | 13,4
D-313J-08 28,6 74,6 14,601 EN 10270-1 521,957 38,85 35,75 47,2 | 82,8 | 42,0 | 16,9
D-313M-01 25 95 15,182 EN 10270-1 608,289 54,93 40,07 47,4 | 82,4 | 42,1 | 17,6
D-313M-02 25 86 15,872 EN 10270-1 526,029 52,86 33,14 48,9 | 84,2 | 44,1 | 18,4
D-313M 25 78 18,379 EN 10270-1 576,486 46,63 31,37 49,9 | 81,2 | 47,3 | 21,3
D-332 29 89,5 19,637 EN 10270-1 826,859 47,39 42,11 53,3 | 89,1 | 48,0 | 22,8
D-334A-03 27 78 25,218 EN 10270-1 779,479 47,09 30,91 56,5 | 86,0 | 54,2 | 29,3
D-359A-03 34 88 32,634 EN 10270-1 1043,672 56,02 31,98 63,6 | 91,0 | 61,8 | 37,9
D-362 30 87,5 47,941 EN 10270-1 1397,785 58,34 29,16 75,4 | 94,6 | 75,9 | 55,6
D-339R-10 27 70 48,9 EN 10270-1 1105,598 47,39 22,61 72,7 | 86,0 | 75,5 | 56,8
D-364Q 28 87,8 86,148 EN 10270-1 1551,821 69,79 18,01 100,0 | 100,0 | 100,0 | 100,0
D-365RA 28 66 118,854 EN 10270-1 902,341 58,41 7,59 71,3 | 91,1 | 50,1 | 72,5
D-389R-01 27,8 70 453,021 EN 10270-1 4187,614 60,76 9,24 49,7 | 85,9 | 44,2 | 19,0
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder D-364Q

Ursprungsland: DE, German; Druckfeder D-364Q
