Druckfeder D-364J-10 Federstahl Ø 5,5 x 36,5 x 102 mm

Staffelpreise - Druckfeder D-364J-10

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR

Druckfeder Kaufen

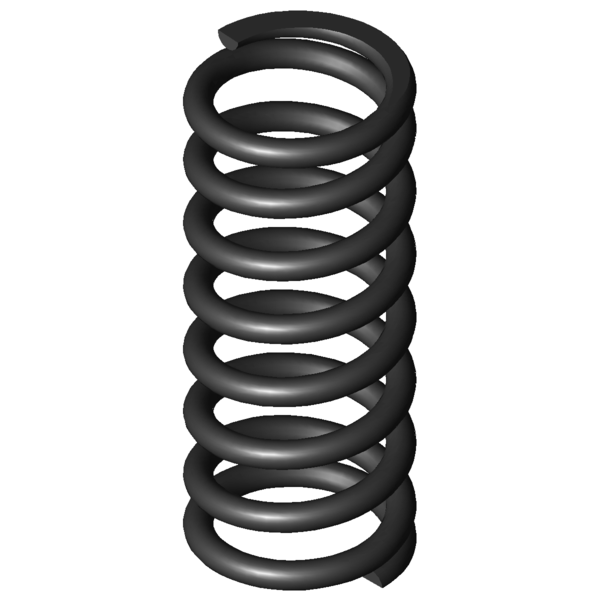

Produktbild Druckfeder D-364J-10
Produktbild Druckfeder D-364J-10
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364J-10

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 36,5 mm Mittlerer Windungsdurchmesser
De 42 mm Äußerer Windungsdurchmesser
Dd 30 mm Dorndurchmesser
Dh 43,4 mm Hülsendurchmesser
L0 102 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1454,422 N Höchstkraft der Feder
Ln 52,69 mm Kleinste Länge der Feder
sn 49,31 mm Größter Federweg bei statischer Belastung
Fndyn 1194,487 N Dynamische Höchstkraft
Lndyn 61,5 mm Kleinste Länge dynamische Belastung
shdyn 15,37 mm Größter Federweg dynamische Belastung
S 14,846 mm Steigung der Feder
n 6,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 29,494 N/mm Federrate
Gewicht 183,0448 g Gewicht des Artikels
Fntol 74,6 N (+/-) Toleranz für statische Höchstkraft
Fndtol 73,3 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,79 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364J-10 Federstahl Ø 5,5 x 36,5 x 102 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364J-10 Federstahl Ø 5,5 x 36,5 x 102 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364J-10 Federstahl Ø 5,5 x 36,5 x 102 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364J-10 Federstahl Ø 5,5 x 36,5 x 102 mm

Kraft-Weg-Berechnung Druckfeder D-364J-10

Anfrageformular Druckfeder D-364J-10 Federstahl Ø 5,5 x 36,5 x 102 mm

Anfrageformular Druckfeder D-364J-10

Ähnliche Druckfedern im Umfeld der Druckfeder D-364J-10 Federstahl Ø 5,5 x 36,5 x 102 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364J-10 EN 10270-1 5,5 42 102 1454,422 52,69 49,31 6,5 29,494 100,0 | 100,0 | 100,0 | 100,0
VD-364J-10 1.4310 5,5 42 102 1249,197 52,69 49,31 6,5 25,332 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263W 42 91,7 1,845 EN 10270-1 136,149 17,9 73,8 40,9 | 78,5 | 38,1 | 6,3
D-288G 48 104 1,937 EN 10270-1 162,332 20,21 83,79 40,1 | 78,8 | 35,0 | 6,6
D-288K-12 33 100 2,842 EN 10270-1 187,134 34,15 65,85 43,1 | 75,8 | 43,9 | 9,6
D-289D 43,2 82 4,769 EN 10270-1 289,258 21,35 60,66 48,5 | 78,6 | 50,6 | 16,2
D-318C 49 103 5,204 EN 10270-1 346,684 36,38 66,62 50,8 | 85,8 | 48,9 | 17,6
D-313G 40 92,8 6,451 EN 10270-1 392,101 32,02 60,78 53,3 | 83,9 | 54,0 | 21,9
D-320 44 105 7,409 EN 10270-1 514,932 35,5 69,5 55,6 | 88,4 | 53,2 | 25,1
D-339N-05 41 115 10,107 EN 10270-1 607,933 54,85 60,15 61,8 | 89,4 | 61,9 | 34,3
D-351A 45 110 13,265 EN 10270-1 731,563 54,85 55,15 69,1 | 92,3 | 69,9 | 45,0
D-351 45 95,5 18,089 EN 10270-1 951,641 42,89 52,61 77,8 | 92,6 | 79,6 | 61,3
D-357 37 110 22,86 EN 10270-1 1157,61 59,36 50,64 85,5 | 90,6 | 88,5 | 77,5
D-356A 37 94 22,86 EN 10270-1 791,848 59,36 34,64 76,7 | 90,4 | 62,3 | 77,5
D-364R-82 46 102 24,27 EN 10270-1 740,242 71,5 30,5 77,7 | 94,3 | 56,4 | 82,3
D-364M 38 113 28,585 EN 10270-1 1194,538 71,21 41,79 91,3 | 93,6 | 83,4 | 96,9
D-364J-10 42 102 29,494 EN 10270-1 1454,422 52,69 49,31 100,0 | 100,0 | 100,0 | 100,0
D-381A 46,3 100 29,501 EN 10270-1 745,094 74,74 25,26 81,1 | 92,0 | 51,2 | 100,0
D-364R-07 39 115 39,38 EN 10270-1 1839,045 68,3 46,7 84,6 | 92,1 | 86,9 | 74,9
D-364R-92 39 100 43,223 EN 10270-1 1278,781 70,41 29,59 78,8 | 94,2 | 74,0 | 68,3
D-364R-06 39 102 45,006 EN 10270-1 1845,233 61 41 80,8 | 95,9 | 81,0 | 65,5
D-381 46,3 90 45,592 EN 10270-1 1695,55 52,81 37,19 78,0 | 88,7 | 80,6 | 64,7
D-364R-05 39 89 52,507 EN 10270-1 1837,732 54 35 74,3 | 91,6 | 75,1 | 56,2
D-387 38,3 110 57,618 EN 10270-1 2098,612 73,58 36,42 71,1 | 90,4 | 71,6 | 51,2
D-389N-02 46 110 58,907 EN 10270-1 2345,594 70,18 39,82 69,7 | 87,5 | 71,4 | 50,1
D-389A-07 39 115 64,126 EN 10270-1 1883,135 85,63 29,37 67,4 | 87,9 | 68,4 | 46,0
D-389A-06 39 102 71,67 EN 10270-1 1717,915 78,03 23,97 66,5 | 91,6 | 66,6 | 41,2
D-389A-05 39 89 81,227 EN 10270-1 1508,638 70,43 18,57 63,6 | 87,4 | 67,0 | 36,3
D-414AC 42 110 124,903 EN 10270-1 2168,015 92,64 17,36 54,0 | 87,2 | 51,1 | 23,6
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-364J-10

Ursprungsland: DE, German; Druckfeder D-364J-10
