Druckfeder D-387 Federstahl Ø 6,3 x 32 x 110 mm

Staffelpreise - Druckfeder D-387

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR

Druckfeder Kaufen

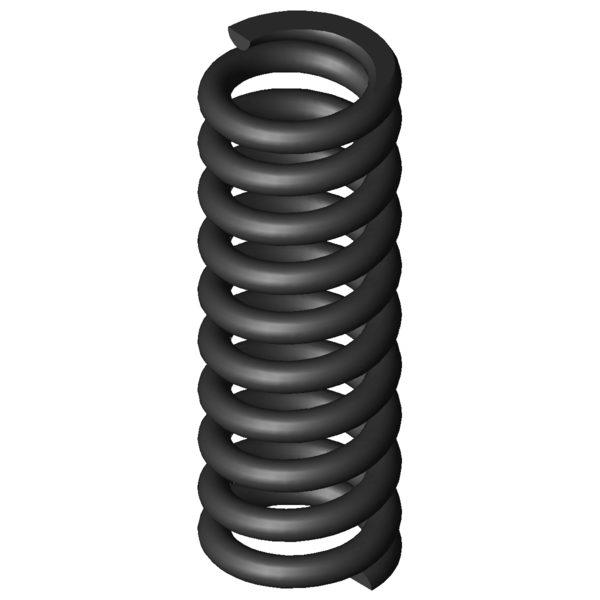

Produktbild Druckfeder D-387
Produktbild Druckfeder D-387
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-387

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 38,3 mm Äußerer Windungsdurchmesser
Dd 24,7 mm Dorndurchmesser
Dh 39,6 mm Hülsendurchmesser
L0 110 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2098,612 N Höchstkraft der Feder
Ln 73,58 mm Kleinste Länge der Feder
sn 36,42 mm Größter Federweg bei statischer Belastung
Fndyn 1872,597 N Dynamische Höchstkraft
Lndyn 77,5 mm Kleinste Länge dynamische Belastung
shdyn 12,59 mm Größter Federweg dynamische Belastung
S 12,2 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 57,618 N/mm Federrate
Gewicht 260,1001 g Gewicht des Artikels
Fntol 140 N (+/-) Toleranz für statische Höchstkraft
Fndtol 136 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,88 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-387 Federstahl Ø 6,3 x 32 x 110 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-387 Federstahl Ø 6,3 x 32 x 110 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-387 Federstahl Ø 6,3 x 32 x 110 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-387 Federstahl Ø 6,3 x 32 x 110 mm

Kraft-Weg-Berechnung Druckfeder D-387

Anfrageformular Druckfeder D-387 Federstahl Ø 6,3 x 32 x 110 mm

Anfrageformular Druckfeder D-387

Ähnliche Druckfedern im Umfeld der Druckfeder D-387 Federstahl Ø 6,3 x 32 x 110 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-387 EN 10270-1 6,3 38,3 110 2098,612 73,58 36,42 8,5 57,618 100,0 | 100,0 | 100,0 | 100,0
VD-387 1.4310 6,3 38,3 110 1802,489 73,58 36,42 8,5 49,488 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-327 36 120 9,364 EN 10270-1 667,955 48,66 71,34 46,9 | 83,1 | 41,4 | 16,2
D-339N-05 41 115 10,107 EN 10270-1 607,933 54,85 60,15 49,7 | 86,8 | 44,8 | 17,5
D-351A 45 110 13,265 EN 10270-1 731,563 54,85 55,15 53,9 | 88,2 | 50,4 | 23,0
D-357 37 110 22,86 EN 10270-1 1157,61 59,36 50,64 65,1 | 92,0 | 63,5 | 39,7
D-356A 37 94 22,86 EN 10270-1 791,848 59,36 34,64 64,4 | 87,1 | 66,4 | 39,7
D-359A-04 34 107 26,107 EN 10270-1 1030,618 67,52 39,48 68,2 | 88,5 | 70,7 | 45,3
D-364M 38 113 28,585 EN 10270-1 1194,538 71,21 41,79 72,1 | 94,6 | 72,0 | 49,6
D-364J-10 42 102 29,494 EN 10270-1 1454,422 52,69 49,31 71,1 | 90,4 | 71,6 | 51,2
D-362A 30 110 30,185 EN 10270-1 700,862 86,78 23,22 62,3 | 85,9 | 48,6 | 52,4
D-364R-08 39 127 36,005 EN 10270-1 1843,433 75,8 51,2 78,1 | 92,3 | 79,5 | 62,5
D-364R-07 39 115 39,38 EN 10270-1 1839,045 68,3 46,7 82,2 | 95,3 | 82,8 | 68,3
D-364R-92 39 100 43,223 EN 10270-1 1278,781 70,41 29,59 80,3 | 94,8 | 71,1 | 75,0
D-364R-06 39 102 45,006 EN 10270-1 1845,233 61 41 86,9 | 94,3 | 88,4 | 78,1
D-364R-05 39 89 52,507 EN 10270-1 1837,732 54 35 91,1 | 90,4 | 91,8 | 91,1
D-387 38,3 110 57,618 EN 10270-1 2098,612 73,58 36,42 100,0 | 100,0 | 100,0 | 100,0
D-389A-08 39 127 58,019 EN 10270-1 1958,865 93,24 33,76 95,1 | 92,9 | 93,0 | 99,3
D-389N-02 46 110 58,907 EN 10270-1 2345,594 70,18 39,82 93,1 | 91,1 | 90,5 | 97,8
D-389A-07 39 115 64,126 EN 10270-1 1883,135 85,63 29,37 90,3 | 96,0 | 85,2 | 89,9
D-389A-06 39 102 71,67 EN 10270-1 1717,915 78,03 23,97 83,1 | 95,0 | 73,8 | 80,4
D-389A-05 39 89 81,227 EN 10270-1 1508,638 70,43 18,57 74,5 | 91,0 | 61,4 | 70,9
D-414AC 42 110 124,903 EN 10270-1 2168,015 92,64 17,36 69,5 | 90,0 | 72,2 | 46,1
D-389Q 34 107 130,811 EN 10270-1 2402,474 88,63 18,37 68,3 | 92,0 | 68,9 | 44,1
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-387

Ursprungsland: DE, German; Druckfeder D-387

Produktbild - Druckfedern D-387

Produktbild - Druckfedern D-387

QR-Code: Druckfeder D-387

QR-Code - Druckfedern - D-387 | https://www.federnshop.com/de/produkte/druckfedern/d-387.html
