Druckfeder D-327 Federstahl Ø 4 x 32 x 120 mm

Staffelpreise - Druckfeder D-327

Bestellmenge Einzelpreis [EUR]
1 12,4800 EUR
2 9,9500 EUR
3 5,4200 EUR
7 3,2800 EUR
17 1,8300 EUR
37 1,5400 EUR
75 1,5100 EUR
125 1,4634 EUR
175 1,4586 EUR
250 1,4345 EUR
350 1,4116 EUR

Druckfeder Kaufen

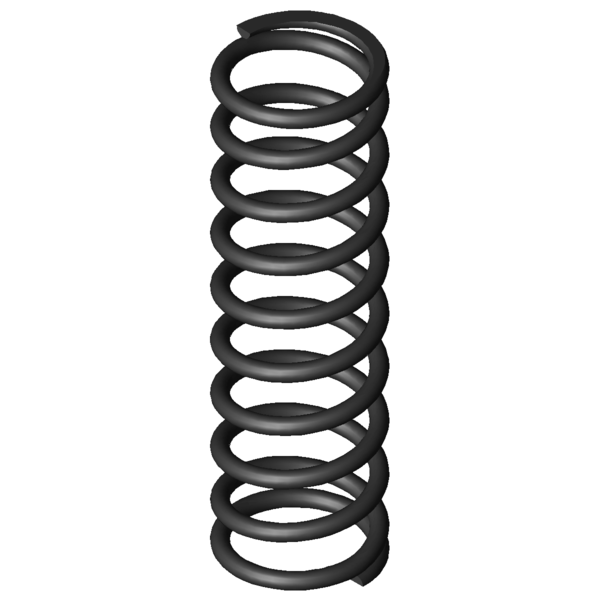

Produktbild Druckfeder D-327
Produktbild Druckfeder D-327
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-327

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 36 mm Äußerer Windungsdurchmesser
Dd 27,1 mm Dorndurchmesser
Dh 37,1 mm Hülsendurchmesser
L0 120 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 667,955 N Höchstkraft der Feder
Ln 48,66 mm Kleinste Länge der Feder
sn 71,34 mm Größter Federweg bei statischer Belastung
Fndyn 580,538 N Dynamische Höchstkraft
Lndyn 58 mm Kleinste Länge dynamische Belastung
shdyn 23,29 mm Größter Federweg dynamische Belastung
S 13,647 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 9,364 N/mm Federrate
Gewicht 104,8527 g Gewicht des Artikels
Fntol 31,43 N (+/-) Toleranz für statische Höchstkraft
Fndtol 30,96 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,29 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AB - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-327 Federstahl Ø 4 x 32 x 120 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-327 Federstahl Ø 4 x 32 x 120 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-327 Federstahl Ø 4 x 32 x 120 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-327 Federstahl Ø 4 x 32 x 120 mm

Kraft-Weg-Berechnung Druckfeder D-327

Anfrageformular Druckfeder D-327 Federstahl Ø 4 x 32 x 120 mm

Anfrageformular Druckfeder D-327

Ähnliche Druckfedern im Umfeld der Druckfeder D-327 Federstahl Ø 4 x 32 x 120 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-327 EN 10270-1 4 36 120 667,955 48,66 71,34 8,5 9,364 100,0 | 100,0 | 100,0 | 100,0
VD-327 1.4310 4 36 120 573,704 48,66 71,34 8,5 8,042 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-206A-21 34 103 0,09 EN 10270-1 6,029 36,28 66,72 40,0 | 71,8 | 47,2 | 1,0
D-207JB 35,5 115 0,239 EN 10270-1 23,039 18,43 96,57 39,5 | 77,3 | 38,7 | 2,5
D-207JG 34 107 0,273 EN 10270-1 24,343 17,88 89,12 39,5 | 73,7 | 41,8 | 2,9
D-234N 30 115 0,874 EN 10270-1 76,264 27,7 87,3 44,1 | 76,4 | 46,6 | 9,3
D-234H 34 120 0,904 EN 10270-1 90,15 20,32 99,68 44,6 | 81,5 | 42,5 | 9,7
D-263F 38 134 0,946 EN 10270-1 105,429 22,52 111,48 43,3 | 79,8 | 39,9 | 10,1
D-265 34,5 110 2,208 EN 10270-1 183,271 27 83 54,5 | 83,3 | 56,7 | 23,6
D-288Z-13 37 131 2,47 EN 10270-1 227,331 38,96 92,04 56,7 | 88,0 | 55,8 | 26,4
D-288N 30 118 3,275 EN 10270-1 259,987 38,63 79,37 61,1 | 83,9 | 64,4 | 35,0
D-288Z-22 33 108 3,596 EN 10270-1 252,141 37,88 70,13 64,0 | 85,6 | 68,0 | 38,4
D-296 35,2 135 3,835 EN 10270-1 362,819 40,4 94,6 64,9 | 88,9 | 64,9 | 41,0
D-327A 36 141 5,896 EN 10270-1 403,35 72,58 68,42 78,7 | 95,0 | 78,1 | 63,0
D-324 37 135 7,639 EN 10270-1 621,215 53,68 81,32 89,1 | 95,4 | 90,4 | 81,6
D-327 36 120 9,364 EN 10270-1 667,955 48,66 71,34 100,0 | 100,0 | 100,0 | 100,0
D-339N-05 41 115 10,107 EN 10270-1 607,933 54,85 60,15 90,4 | 90,8 | 87,7 | 92,6
D-329B-05 30 125 12,365 EN 10270-1 756,24 63,84 61,16 85,3 | 93,1 | 87,0 | 75,7
D-357A 37 144 14,393 EN 10270-1 800,314 88,4 55,6 77,5 | 86,9 | 80,7 | 65,0
D-359A-05 34 127 21,756 EN 10270-1 1043,672 79,03 47,97 66,1 | 89,6 | 65,6 | 43,0
D-357 37 110 22,86 EN 10270-1 1157,61 59,36 50,64 65,0 | 89,7 | 64,3 | 41,0
D-359A-04 34 107 26,107 EN 10270-1 1030,618 67,52 39,48 61,3 | 87,9 | 60,1 | 35,9
D-364M 38 113 28,585 EN 10270-1 1194,538 71,21 41,79 59,1 | 87,2 | 57,2 | 32,8
D-363 30 125 32,6 EN 10270-1 1431,344 81,09 43,91 56,4 | 86,4 | 54,1 | 28,7
D-364R-08 39 127 36,005 EN 10270-1 1843,433 75,8 51,2 55,1 | 85,3 | 54,0 | 26,0
D-364R-07 39 115 39,38 EN 10270-1 1839,045 68,3 46,7 53,5 | 85,7 | 50,9 | 23,8
D-364R-49 33,6 125 39,687 EN 10270-1 1609,108 84,46 40,55 53,2 | 86,9 | 49,2 | 23,6
D-387 38,3 110 57,618 EN 10270-1 2098,612 73,58 36,42 46,9 | 83,1 | 41,4 | 16,2
D-389A-08 39 127 58,019 EN 10270-1 1958,865 93,24 33,76 46,3 | 82,2 | 40,7 | 16,1
D-389A-07 39 115 64,126 EN 10270-1 1883,135 85,63 29,37 45,2 | 82,6 | 38,3 | 14,6
D-364R-13 32 125 65,321 EN 10270-1 2296,468 89,84 35,16 45,8 | 83,9 | 39,2 | 14,3
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-327

Ursprungsland: DE, German; Druckfeder D-327
