Überblick

Der Artikel wurde Ihrem Warenkorb hinzugefügt.

Druckfeder VD-327 Edelstahl Ø 4 x 32 x 120 mm

Staffelpreise - Druckfeder VD-327

Bestellmenge	Einzelpreis [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Druckfeder Kaufen

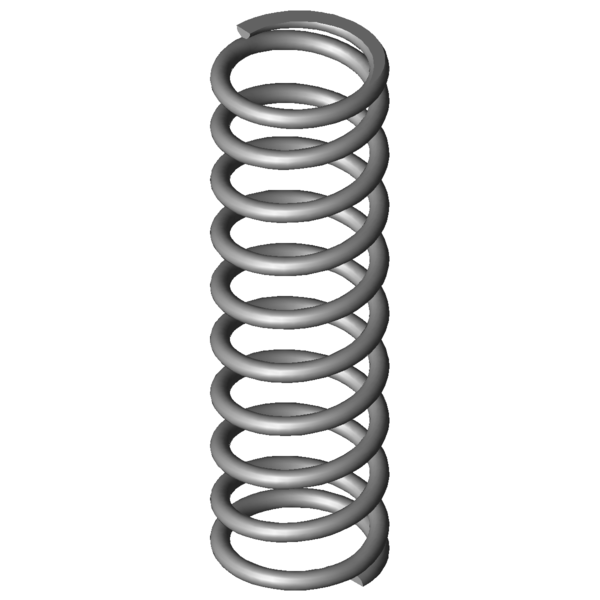

Produktbild Druckfeder VD-327

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-327

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	4	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	32	mm	Mittlerer Windungsdurchmesser
De	36	mm	Äußerer Windungsdurchmesser
Dd	27,1	mm	Dorndurchmesser
Dh	37,1	mm	Hülsendurchmesser
L0	120	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	573,704	N	Höchstkraft der Feder
Ln	48,66	mm	Kleinste Länge der Feder
sn	71,34	mm	Größter Federweg bei statischer Belastung
Fndyn	502,562	N	Dynamische Höchstkraft
Lndyn	57,51	mm	Kleinste Länge dynamische Belastung
shdyn	11,35	mm	Größter Federweg dynamische Belastung
S	13,647	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	8,042	N/mm	Federrate
Gewicht	104,8527	g	Gewicht des Artikels
Fntol	31,43	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	30,96	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,29	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AE	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-327 Edelstahl Ø 4 x 32 x 120 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-327 Edelstahl Ø 4 x 32 x 120 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-327 Edelstahl Ø 4 x 32 x 120 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-327 Edelstahl Ø 4 x 32 x 120 mm

Kraft-Weg-Berechnung Druckfeder VD-327

Anfrageformular Druckfeder VD-327 Edelstahl Ø 4 x 32 x 120 mm

Anfrageformular Druckfeder VD-327

Ähnliche Druckfedern im Umfeld der Druckfeder VD-327 Edelstahl Ø 4 x 32 x 120 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-206A-21	34	103	0,078	1.4310	5,178	36,28	66,72	40,0 \| 71,8 \| 47,2 \| 1,0
VD-207JB	35,5	115	0,205	1.4310	19,788	18,43	96,57	39,5 \| 77,3 \| 38,7 \| 2,5
VD-207JG	34	107	0,235	1.4310	20,908	17,88	89,12	39,5 \| 73,7 \| 41,8 \| 2,9
VD-234N	30	115	0,75	1.4310	65,503	27,7	87,3	44,1 \| 76,4 \| 46,6 \| 9,3
VD-234H	34	120	0,777	1.4310	77,429	20,32	99,68	44,6 \| 81,5 \| 42,5 \| 9,7
VD-263F	38	134	0,812	1.4310	90,552	22,52	111,48	43,3 \| 79,8 \| 39,9 \| 10,1
VD-265	34,5	110	1,897	1.4310	159,686	25,8	84,2	54,4 \| 83,3 \| 56,3 \| 23,6
VD-288Z-13	37	131	2,121	1.4310	195,254	38,96	92,04	56,7 \| 88,0 \| 55,8 \| 26,4
VD-288N	30	118	2,813	1.4310	223,302	38,63	79,37	61,1 \| 83,9 \| 64,4 \| 35,0
VD-288Z-22	33	108	3,088	1.4310	216,563	37,88	70,13	64,0 \| 85,6 \| 68,0 \| 38,4
VD-296	35,2	135	3,294	1.4310	311,624	40,4	94,6	64,9 \| 88,9 \| 64,9 \| 41,0
VD-327A	36	141	5,064	1.4310	346,435	72,58	68,42	78,7 \| 95,0 \| 78,1 \| 63,0
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	89,1 \| 95,4 \| 90,4 \| 81,6
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	90,4 \| 90,8 \| 87,6 \| 92,6
VD-329B-05	30	125	10,621	1.4310	649,531	63,84	61,16	85,3 \| 93,1 \| 87,0 \| 75,7
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	77,5 \| 86,9 \| 80,7 \| 65,0
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	66,1 \| 89,6 \| 65,6 \| 43,0
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	65,0 \| 89,7 \| 64,3 \| 41,0
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	61,3 \| 87,9 \| 60,1 \| 35,9
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	59,1 \| 87,2 \| 57,2 \| 32,8
VD-363	30	125	28	1.4310	1229,375	81,09	43,91	56,4 \| 86,4 \| 54,1 \| 28,7
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	55,3 \| 85,3 \| 54,5 \| 26,0
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	53,6 \| 85,7 \| 51,3 \| 23,8
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	53,2 \| 86,9 \| 49,2 \| 23,6
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	46,9 \| 83,1 \| 41,4 \| 16,2
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	46,3 \| 82,2 \| 40,7 \| 16,1
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	45,2 \| 82,6 \| 38,3 \| 14,6
VD-364R-13	32	125	56,104	1.4310	1972,426	89,84	35,16	45,8 \| 83,9 \| 39,2 \| 14,3

Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder VD-327

Ursprungsland: DE, German; Druckfeder VD-327
