Druckfeder VD-288Z-13 Edelstahl Ø 3 x 34 x 131 mm

Staffelpreise - Druckfeder VD-288Z-13

Bestellmenge Einzelpreis [EUR]
1 6,0600 EUR
2 4,2700 EUR
3 4,0700 EUR
7 3,2700 EUR
17 1,9600 EUR
37 1,5300 EUR
75 1,4100 EUR
125 1,1143 EUR
175 1,0455 EUR
250 0,9455 EUR
350 0,8716 EUR
450 0,8148 EUR

Druckfeder Kaufen

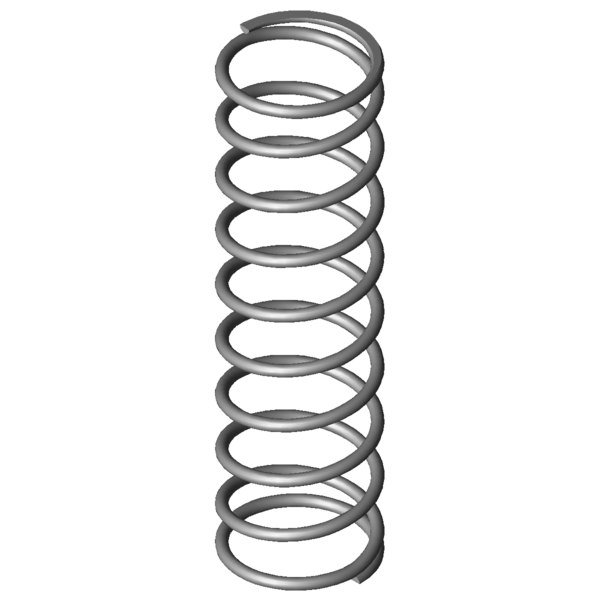

Produktbild Druckfeder VD-288Z-13
Produktbild Druckfeder VD-288Z-13
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-288Z-13

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 34 mm Mittlerer Windungsdurchmesser
De 37 mm Äußerer Windungsdurchmesser
Dd 30,1 mm Dorndurchmesser
Dh 38,5 mm Hülsendurchmesser
L0 131 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 195,254 N Höchstkraft der Feder
Ln 38,96 mm Kleinste Länge der Feder
sn 92,04 mm Größter Federweg bei statischer Belastung
Fndyn 187,347 N Dynamische Höchstkraft
Lndyn 42,69 mm Kleinste Länge dynamische Belastung
shdyn 34,37 mm Größter Federweg dynamische Belastung
S 15,059 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,121 N/mm Federrate
Gewicht 62,6658 g Gewicht des Artikels
Fntol 12,91 N (+/-) Toleranz für statische Höchstkraft
Fndtol 12,77 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,85 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe Q - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-288Z-13 Edelstahl Ø 3 x 34 x 131 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-288Z-13 Edelstahl Ø 3 x 34 x 131 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-288Z-13 Edelstahl Ø 3 x 34 x 131 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-288Z-13 Edelstahl Ø 3 x 34 x 131 mm

Kraft-Weg-Berechnung Druckfeder VD-288Z-13

Anfrageformular Druckfeder VD-288Z-13 Edelstahl Ø 3 x 34 x 131 mm

Anfrageformular Druckfeder VD-288Z-13

Ähnliche Druckfedern im Umfeld der Druckfeder VD-288Z-13 Edelstahl Ø 3 x 34 x 131 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-288Z-13 1.4310 3 37 131 195,254 38,96 92,04 8,5 2,121 100,0 | 100,0 | 100,0 | 100,0
D-288Z-13 EN 10270-1 3 37 131 227,331 38,96 92,04 8,5 2,47 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-207JB 35,5 115 0,205 1.4310 19,788 18,43 96,57 46,8 | 77,9 | 52,7 | 9,7
VD-234H 34 120 0,777 1.4310 77,429 20,32 99,68 62,0 | 83,4 | 66,0 | 36,6
VD-263F 38 134 0,812 1.4310 90,552 22,52 111,48 64,1 | 89,5 | 64,5 | 38,3
VD-263X 42 141 1,008 1.4310 116,693 25,27 115,73 68,4 | 88,1 | 69,6 | 47,5
VD-288N-10 30 135 1,62 1.4310 116,688 62,96 72,04 78,6 | 90,5 | 69,0 | 76,4
VD-288Z-13 37 131 2,121 1.4310 195,254 38,96 92,04 100,0 | 100,0 | 100,0 | 100,0
VD-290 43,2 125 2,607 1.4310 247,922 29,89 95,12 86,9 | 91,6 | 87,8 | 81,4
VD-296 35,2 135 3,294 1.4310 311,624 40,4 94,6 79,9 | 95,3 | 80,0 | 64,4
VD-313JA 34 145 4,185 1.4310 349,385 61,51 83,49 70,8 | 88,5 | 73,3 | 50,7
VD-327A 36 141 5,064 1.4310 346,435 72,58 68,42 65,2 | 88,4 | 65,3 | 41,9
VD-324 37 135 6,561 1.4310 533,559 53,68 81,32 61,8 | 90,7 | 62,5 | 32,3
VD-327 36 120 8,042 1.4310 573,704 48,66 71,34 56,7 | 88,0 | 55,8 | 26,4
VD-357A 37 144 12,362 1.4310 687,387 88,4 55,6 48,4 | 83,7 | 44,4 | 17,2
VD-359A-06 34 147 16,016 1.4310 904,413 90,53 56,47 45,0 | 80,3 | 41,5 | 13,2
VD-359A-05 34 127 18,686 1.4310 896,405 79,03 47,97 43,7 | 82,9 | 37,0 | 11,4
VD-364J-11 42 135 19,371 1.4310 1239,8 71 63,7 44,4 | 79,9 | 42,5 | 10,9
VD-357 37 110 19,634 1.4310 994,266 59,36 50,64 43,2 | 81,3 | 37,3 | 10,8
VD-364R-93 39 152 23,374 1.4310 1103,84 104,78 47,22 40,2 | 77,0 | 34,5 | 9,1
VD-364M 38 113 24,552 1.4310 1025,983 71,21 41,79 40,1 | 79,4 | 32,2 | 8,6
VD-364R-09 39 152 25,77 1.4310 1628,672 88,8 63,2 42,1 | 77,6 | 40,3 | 8,2
VD-364R-08 39 127 30,924 1.4310 1629,703 74,3 52,7 40,9 | 81,2 | 34,6 | 6,9
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder VD-288Z-13

Ursprungsland: DE, German; Druckfeder VD-288Z-13
