Druckfeder VD-288N-10 Edelstahl Ø 2,8 x 27,2 x 135 mm

Staffelpreise - Druckfeder VD-288N-10

Bestellmenge Einzelpreis [EUR]
1 6,4400 EUR
2 4,5400 EUR
3 4,3300 EUR
7 3,5700 EUR
17 2,3000 EUR
37 1,8300 EUR
75 1,7400 EUR

Druckfeder Kaufen

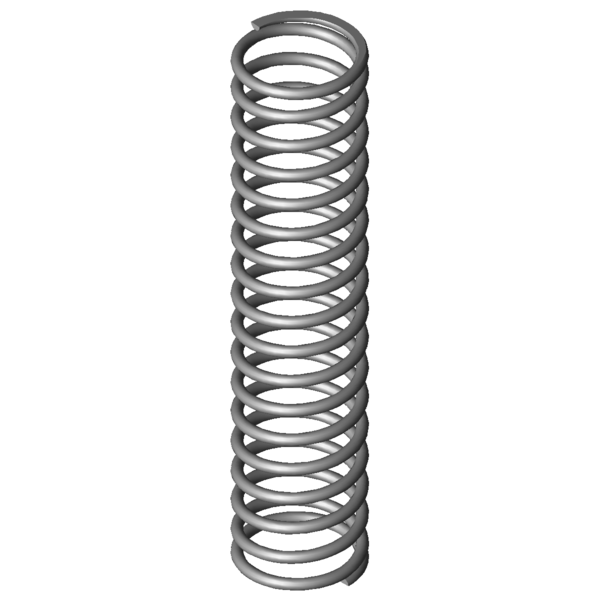

Produktbild Druckfeder VD-288N-10
Produktbild Druckfeder VD-288N-10
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-288N-10

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 27,2 mm Mittlerer Windungsdurchmesser
De 30 mm Äußerer Windungsdurchmesser
Dd 23,6 mm Dorndurchmesser
Dh 31,3 mm Hülsendurchmesser
L0 135 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 116,688 N Höchstkraft der Feder
Ln 62,96 mm Kleinste Länge der Feder
sn 72,04 mm Größter Federweg bei statischer Belastung
Fndyn 107,649 N Dynamische Höchstkraft
Lndyn 68,54 mm Kleinste Länge dynamische Belastung
shdyn 60,44 mm Größter Federweg dynamische Belastung
S 8,012 mm Steigung der Feder
n 16,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,62 N/mm Federrate
Gewicht 76,9444 g Gewicht des Artikels
Fntol 10,56 N (+/-) Toleranz für statische Höchstkraft
Fndtol 10,4 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,52 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe T - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-288N-10 Edelstahl Ø 2,8 x 27,2 x 135 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-288N-10 Edelstahl Ø 2,8 x 27,2 x 135 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-288N-10 Edelstahl Ø 2,8 x 27,2 x 135 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-288N-10 Edelstahl Ø 2,8 x 27,2 x 135 mm

Kraft-Weg-Berechnung Druckfeder VD-288N-10

Anfrageformular Druckfeder VD-288N-10 Edelstahl Ø 2,8 x 27,2 x 135 mm

Anfrageformular Druckfeder VD-288N-10

Ähnliche Druckfedern im Umfeld der Druckfeder VD-288N-10 Edelstahl Ø 2,8 x 27,2 x 135 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-288N-10 1.4310 2,8 30 135 116,688 62,96 72,04 16,5 1,62 100,0 | 100,0 | 100,0 | 100,0
D-288N-10 EN 10270-1 2,8 30 135 135,858 62,96 72,04 16,5 1,886 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-207M-01 28 130 0,367 1.4310 38,97 23,71 106,29 51,8 | 82,3 | 50,6 | 22,6
VD-236D 27 125 0,618 1.4310 50,858 42,7 82,3 62,8 | 84,7 | 65,6 | 38,2
VD-237A 27 135 0,717 1.4310 69,989 37,36 97,64 66,1 | 87,1 | 66,9 | 44,3
VD-232G 30 107 0,745 1.4310 66,179 18,13 88,87 65,3 | 81,2 | 68,9 | 46,0
VD-234N 30 115 0,75 1.4310 65,503 27,7 87,3 67,1 | 85,5 | 69,3 | 46,3
VD-239A-05 25 139,5 0,921 1.4310 94,851 36,46 103,04 72,1 | 83,8 | 75,6 | 56,8
VD-237 27 135 1,054 1.4310 107,942 32,6 102,4 77,9 | 87,1 | 81,4 | 65,1
VD-288N-10 30 135 1,62 1.4310 116,688 62,96 72,04 100,0 | 100,0 | 100,0 | 100,0
VD-288K-13 33 150 1,627 1.4310 165,285 48,42 101,58 88,0 | 93,6 | 70,8 | 99,5
VD-298E 33 148 2,568 1.4310 227,182 59,54 88,46 73,1 | 89,9 | 66,4 | 63,1
VD-288N 30 118 2,813 1.4310 223,302 38,63 79,37 75,0 | 95,8 | 71,5 | 57,6
VD-302A 28,2 135 3,174 1.4310 184,287 76,94 58,06 72,3 | 93,8 | 72,0 | 51,0
VD-296 35,2 135 3,294 1.4310 311,624 40,4 94,6 65,6 | 90,9 | 56,8 | 49,2
VD-288Z-34 28 142 3,629 1.4310 329,654 51,16 90,84 65,3 | 93,9 | 57,4 | 44,6
VD-313JA 34 145 4,185 1.4310 349,385 61,51 83,49 61,6 | 86,4 | 59,8 | 38,7
VD-301A 28,2 113 4,35 1.4310 239,774 57,88 55,12 62,7 | 88,4 | 62,6 | 37,2
VD-302 28,2 135 4,698 1.4310 380,215 54,06 80,94 62,7 | 93,8 | 59,8 | 34,5
VD-333A 29 130 7,749 1.4310 281,017 93,74 36,26 51,5 | 87,7 | 45,9 | 20,9
VD-329B-05 30 125 10,621 1.4310 649,531 63,84 61,16 51,4 | 87,5 | 51,4 | 15,3
VD-339R 32 154 11,131 1.4310 716,467 89,63 64,37 49,5 | 81,2 | 52,8 | 14,6
VD-333 29 130 11,469 1.4310 734,81 65,93 64,07 51,4 | 87,7 | 52,4 | 14,1
VD-359A-06 34 147 16,016 1.4310 904,413 90,53 56,47 44,8 | 78,7 | 45,6 | 10,1
VD-359A-05 34 127 18,686 1.4310 896,405 79,03 47,97 42,6 | 79,4 | 39,8 | 8,7
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder VD-288N-10

Ursprungsland: DE, German; Druckfeder VD-288N-10
