Druckfeder VD-237 Edelstahl Ø 2 x 25 x 135 mm

Staffelpreise - Druckfeder VD-237

Bestellmenge Einzelpreis [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Druckfeder Kaufen

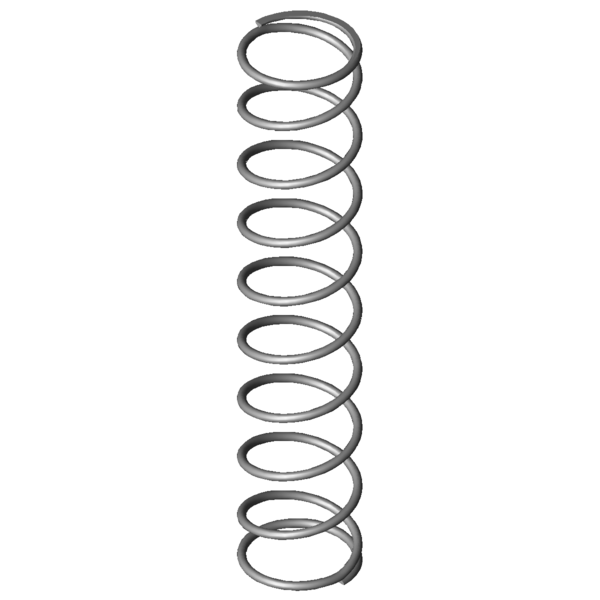

Produktbild Druckfeder VD-237
Produktbild Druckfeder VD-237
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-237

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 27 mm Äußerer Windungsdurchmesser
Dd 22,3 mm Dorndurchmesser
Dh 28,6 mm Hülsendurchmesser
L0 135 mm Ungespannte Länge der Feder
Lk 48,64 mm Knicklänge
Fn 107,942 N Höchstkraft der Feder
Ln 32,6 mm Kleinste Länge der Feder
sn 102,4 mm Größter Federweg bei statischer Belastung
Fndyn 96,61 N Dynamische Höchstkraft
Lndyn 43,35 mm Kleinste Länge dynamische Belastung
shdyn 23,45 mm Größter Federweg dynamische Belastung
S 15,647 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,054 N/mm Federrate
Gewicht 20,479 g Gewicht des Artikels
Fntol 6,15 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,36 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe L - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-237 Edelstahl Ø 2 x 25 x 135 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-237 Edelstahl Ø 2 x 25 x 135 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-237 Edelstahl Ø 2 x 25 x 135 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-237 Edelstahl Ø 2 x 25 x 135 mm

Kraft-Weg-Berechnung Druckfeder VD-237

Anfrageformular Druckfeder VD-237 Edelstahl Ø 2 x 25 x 135 mm

Anfrageformular Druckfeder VD-237

Ähnliche Druckfedern im Umfeld der Druckfeder VD-237 Edelstahl Ø 2 x 25 x 135 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-237 1.4310 2 27 135 107,942 32,6 102,4 8,5 1,054 100,0 | 100,0 | 100,0 | 100,0
D-237 EN 10270-1 2 27 135 125,245 32,95 102,05 8,5 1,227 92,9 | 100,0 | 92,9 | 85,9
D-237A EN 10270-1 2 27 135 81,487 37,36 97,64 12,5 0,835 88,2 | 100,0 | 85,4 | 79,2
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-145DE 24 150 0,039 1.4310 4,392 37,03 112,97 42,4 | 76,3 | 47,4 | 3,7
VD-207JO 26,5 152 0,227 1.4310 27,344 31,44 120,56 54,7 | 87,3 | 55,1 | 21,5
VD-207JN 26,5 105 0,334 1.4310 27,57 22,34 82,66 56,1 | 83,6 | 53,1 | 31,6
VD-207M-01 28 130 0,367 1.4310 38,97 23,71 106,29 64,0 | 90,9 | 66,2 | 34,8
VD-236D 27 125 0,618 1.4310 50,858 42,7 82,3 73,3 | 97,5 | 63,7 | 58,6
VD-237A 27 135 0,717 1.4310 69,989 37,36 97,64 82,7 | 100,0 | 80,1 | 68,0
VD-239A-05 25 139,5 0,921 1.4310 94,851 36,46 103,04 92,5 | 96,5 | 93,6 | 87,3
VD-243A 22 135 0,946 1.4310 80,169 50,25 84,75 87,4 | 93,8 | 78,5 | 89,7
VD-237 27 135 1,054 1.4310 107,942 32,6 102,4 100,0 | 100,0 | 100,0 | 100,0
VD-272A 27,5 165 1,182 1.4310 120,83 62,81 102,19 90,1 | 86,7 | 94,6 | 89,2
VD-243 22 135 1,4 1.4310 134,68 38,8 96,2 85,4 | 93,8 | 87,0 | 75,3
VD-288N-10 30 135 1,62 1.4310 116,688 62,96 72,04 77,9 | 87,1 | 81,4 | 65,1
VD-272 27,5 165 1,75 1.4310 203,875 48,5 116,5 72,4 | 86,7 | 70,4 | 60,2
VD-271 27,5 115 2,574 1.4310 203,824 35,8 79,2 64,6 | 87,8 | 65,2 | 41,0
VD-288N 30 118 2,813 1.4310 223,302 38,63 79,37 61,1 | 82,9 | 62,9 | 37,5
VD-302A 28,2 135 3,174 1.4310 184,287 76,94 58,06 59,0 | 86,1 | 57,6 | 33,2
VD-288Z-34 28 142 3,629 1.4310 329,654 51,16 90,84 58,6 | 86,1 | 60,7 | 29,0
VD-288Z-44 27 117 4,102 1.4310 271,318 50,85 66,15 54,1 | 84,4 | 52,2 | 25,7
VD-301A 28,2 113 4,35 1.4310 239,774 57,88 55,12 51,4 | 80,6 | 49,4 | 24,2
VD-302 28,2 135 4,698 1.4310 380,215 54,06 80,94 54,1 | 86,1 | 53,7 | 22,4
VD-333A 29 130 7,749 1.4310 281,017 93,74 36,26 43,4 | 79,8 | 36,9 | 13,6
VD-313N 25 123 9,675 1.4310 497,891 71,54 51,46 42,2 | 79,8 | 36,0 | 10,9
VD-329B-05 30 125 10,621 1.4310 649,531 63,84 61,16 41,9 | 77,5 | 38,2 | 9,9
VD-333 29 130 11,469 1.4310 734,81 65,93 64,07 42,5 | 79,8 | 38,6 | 9,2
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder VD-237

Ursprungsland: DE, German; Druckfeder VD-237
