Druckfeder VD-302A Edelstahl Ø 3,2 x 25 x 135 mm

Staffelpreise - Druckfeder VD-302A

Bestellmenge	Einzelpreis [EUR]
1	6,1900 EUR
2	4,3600 EUR
3	4,1600 EUR
7	3,3600 EUR
17	2,1300 EUR
37	1,6200 EUR
75	1,5200 EUR
125	1,2327 EUR
175	1,1268 EUR
250	1,0518 EUR
350	0,9700 EUR
450	0,9095 EUR

Druckfeder Kaufen

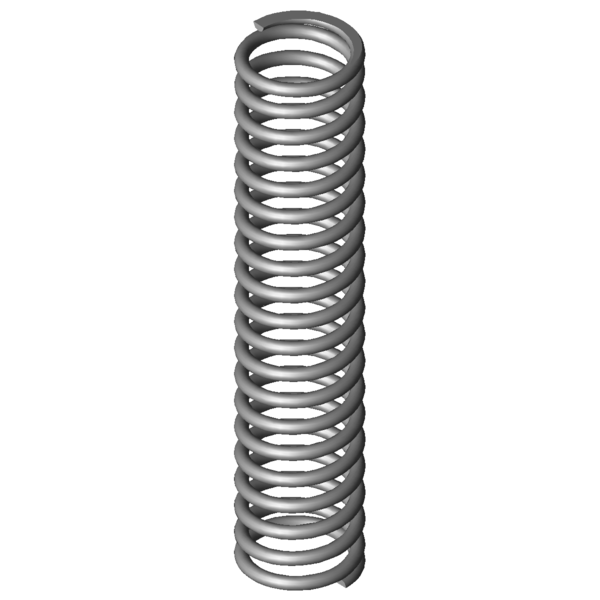

Produktbild Druckfeder VD-302A

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-302A

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,2	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	25	mm	Mittlerer Windungsdurchmesser
De	28,2	mm	Äußerer Windungsdurchmesser
Dd	21	mm	Dorndurchmesser
Dh	29,3	mm	Hülsendurchmesser
L0	135	mm	Ungespannte Länge der Feder
Lk	48,1	mm	Knicklänge
Fn	184,287	N	Höchstkraft der Feder
Ln	76,94	mm	Kleinste Länge der Feder
sn	58,06	mm	Größter Federweg bei statischer Belastung
Fndyn	166,289	N	Dynamische Höchstkraft
Lndyn	82,61	mm	Kleinste Länge dynamische Belastung
shdyn	48,27	mm	Größter Federweg dynamische Belastung
S	7,124	mm	Steigung der Feder
n	18,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	3,174	N/mm	Federrate
Gewicht	102,3562	g	Gewicht des Artikels
Fntol	16,87	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	16,56	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,69	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	R	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-302A Edelstahl Ø 3,2 x 25 x 135 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-302A Edelstahl Ø 3,2 x 25 x 135 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-302A Edelstahl Ø 3,2 x 25 x 135 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-302A Edelstahl Ø 3,2 x 25 x 135 mm

Kraft-Weg-Berechnung Druckfeder VD-302A

Anfrageformular Druckfeder VD-302A Edelstahl Ø 3,2 x 25 x 135 mm

Anfrageformular Druckfeder VD-302A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-302A Edelstahl Ø 3,2 x 25 x 135 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-207M-01	28	130	0,367	1.4310	38,97	23,71	106,29	43,8 \| 81,9 \| 37,9 \| 11,6
VD-207M	28	106	0,567	1.4310	50,73	16,47	89,53	46,7 \| 75,9 \| 46,2 \| 17,9
VD-236D	27	125	0,618	1.4310	50,858	42,7	82,3	50,7 \| 83,6 \| 49,1 \| 19,5
VD-237A	27	135	0,717	1.4310	69,989	37,36	97,64	52,5 \| 86,1 \| 48,7 \| 22,6
VD-234N	30	115	0,75	1.4310	65,503	27,7	87,3	51,7 \| 80,6 \| 51,0 \| 23,6
VD-239A-05	25	139,5	0,921	1.4310	94,851	36,46	103,04	55,2 \| 82,6 \| 53,9 \| 29,0
VD-243A	22	135	0,946	1.4310	80,169	50,25	84,75	55,3 \| 80,2 \| 56,0 \| 29,8
VD-237	27	135	1,054	1.4310	107,942	32,6	102,4	59,0 \| 86,1 \| 57,6 \| 33,2
VD-272A	27,5	165	1,182	1.4310	120,83	62,81	102,19	61,4 \| 85,8 \| 61,2 \| 37,3
VD-243	22	135	1,4	1.4310	134,68	38,8	96,2	63,7 \| 80,2 \| 66,7 \| 44,1
VD-288N-10	30	135	1,62	1.4310	116,688	62,96	72,04	72,3 \| 93,8 \| 72,0 \| 51,0
VD-272	27,5	165	1,75	1.4310	203,875	48,5	116,5	70,4 \| 85,8 \| 70,1 \| 55,1
VD-271	27,5	115	2,574	1.4310	203,824	35,8	79,2	83,3 \| 86,9 \| 81,9 \| 81,1
VD-288N	30	118	2,813	1.4310	223,302	38,63	79,37	85,4 \| 89,6 \| 77,8 \| 88,6
VD-302A	28,2	135	3,174	1.4310	184,287	76,94	58,06	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-34	28	142	3,629	1.4310	329,654	51,16	90,84	81,1 \| 96,0 \| 59,9 \| 87,5
VD-288Z-44	27	117	4,102	1.4310	271,318	50,85	66,15	82,4 \| 92,1 \| 77,8 \| 77,4
VD-301A	28,2	113	4,35	1.4310	239,774	57,88	55,12	84,5 \| 94,6 \| 85,9 \| 73,0
VD-302	28,2	135	4,698	1.4310	380,215	54,06	80,94	75,9 \| 100,0 \| 60,1 \| 67,6
VD-333A	29	130	7,749	1.4310	281,017	93,74	36,26	65,4 \| 91,2 \| 64,0 \| 41,0
VD-313J-10	28,6	109	8,179	1.4310	435,656	55,73	53,27	65,1 \| 89,4 \| 67,0 \| 38,8
VD-313N	25	123	9,675	1.4310	497,891	71,54	51,46	61,7 \| 89,6 \| 62,8 \| 32,8
VD-329B-05	30	125	10,621	1.4310	649,531	63,84	61,16	60,1 \| 88,9 \| 61,7 \| 29,9
VD-333	29	130	11,469	1.4310	734,81	65,93	64,07	58,9 \| 91,2 \| 57,8 \| 27,7
VD-334A-04	27	112	14,728	1.4310	684,869	65,5	46,5	53,8 \| 86,2 \| 53,5 \| 21,6
VD-363	30	125	28	1.4310	1229,375	81,09	43,91	46,7 \| 83,5 \| 45,3 \| 11,3
VD-364R	28	136	45,35	1.4310	1319,009	106,92	29,08	41,5 \| 85,6 \| 32,0 \| 7,0
VD-364R-13	32	125	56,104	1.4310	1972,426	89,84	35,16	39,5 \| 78,0 \| 35,0 \| 5,7
VD-364RB	28	125	56,713	1.4310	1634,785	96,17	28,83	39,7 \| 83,0 \| 30,5 \| 5,6
VD-389AA	30	150	83,002	1.4310	2612,669	118,52	31,48	37,4 \| 77,7 \| 30,6 \| 3,8

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder VD-302A

Ursprungsland: DE, German; Druckfeder VD-302A
