Druckfeder D-265 Federstahl Ø 2,5 x 32 x 110 mm

Staffelpreise - Druckfeder D-265

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Druckfeder Kaufen

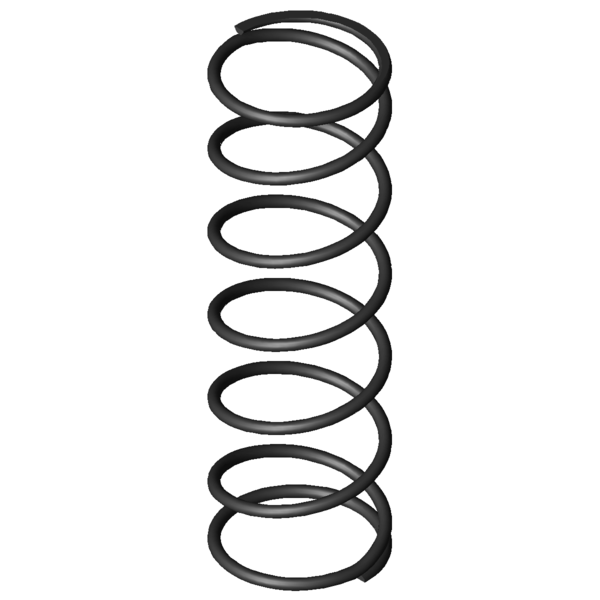

Produktbild Druckfeder D-265
Produktbild Druckfeder D-265
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-265

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 34,5 mm Äußerer Windungsdurchmesser
Dd 28,7 mm Dorndurchmesser
Dh 35,3 mm Hülsendurchmesser
L0 110 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 183,271 N Höchstkraft der Feder
Ln 27 mm Kleinste Länge der Feder
sn 83 mm Größter Federweg bei statischer Belastung
Fndyn 163,398 N Dynamische Höchstkraft
Lndyn 36 mm Kleinste Länge dynamische Belastung
shdyn 27,01 mm Größter Federweg dynamische Belastung
S 19,545 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,208 N/mm Federrate
Gewicht 29,2558 g Gewicht des Artikels
Fntol 10,18 N (+/-) Toleranz für statische Höchstkraft
Fndtol 10,1 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,31 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe H - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-265 Federstahl Ø 2,5 x 32 x 110 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-265 Federstahl Ø 2,5 x 32 x 110 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-265 Federstahl Ø 2,5 x 32 x 110 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-265 Federstahl Ø 2,5 x 32 x 110 mm

Kraft-Weg-Berechnung Druckfeder D-265

Anfrageformular Druckfeder D-265 Federstahl Ø 2,5 x 32 x 110 mm

Anfrageformular Druckfeder D-265

Ähnliche Druckfedern im Umfeld der Druckfeder D-265 Federstahl Ø 2,5 x 32 x 110 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-265 EN 10270-1 2,5 34,5 110 183,271 27 83 5,5 2,208 100,0 | 100,0 | 100,0 | 100,0
VD-265 1.4310 2,5 34,5 110 159,686 25,8 84,2 5,5 1,897 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-206A-21 34 103 0,09 EN 10270-1 6,029 36,28 66,72 42,9 | 82,7 | 41,8 | 4,1
D-207JB 35,5 115 0,239 EN 10270-1 23,039 18,43 96,57 48,1 | 84,3 | 49,3 | 10,8
D-207JG 34 107 0,273 EN 10270-1 24,343 17,88 89,12 50,3 | 85,3 | 53,2 | 12,4
D-232G 30 107 0,867 EN 10270-1 77,051 18,13 88,87 64,1 | 85,4 | 67,7 | 39,3
D-234N 30 115 0,874 EN 10270-1 76,264 27,7 87,3 65,1 | 87,5 | 68,3 | 39,6
D-234H 34 120 0,904 EN 10270-1 90,15 20,32 99,68 65,8 | 90,1 | 66,2 | 41,0
D-268A-05 32 100 1,55 EN 10270-1 96,538 37,72 62,28 76,2 | 94,6 | 63,9 | 70,2
D-268D 31 103 2,022 EN 10270-1 142,546 32,52 70,48 89,1 | 94,5 | 81,3 | 91,6
D-265 34,5 110 2,208 EN 10270-1 183,271 27 83 100,0 | 100,0 | 100,0 | 100,0
D-288K-12 33 100 2,842 EN 10270-1 187,134 34,15 65,85 86,1 | 91,9 | 88,6 | 77,7
D-288N 30 118 3,275 EN 10270-1 259,987 38,63 79,37 80,1 | 89,8 | 83,1 | 67,4
D-288Z-22 33 108 3,596 EN 10270-1 252,141 37,88 70,13 77,5 | 92,4 | 78,6 | 61,4
D-298D 33 96 4,749 EN 10270-1 266,616 39,86 56,14 67,2 | 87,0 | 68,2 | 46,5
D-301A 28,2 113 5,064 EN 10270-1 279,165 57,88 55,12 65,1 | 85,7 | 66,0 | 43,6
D-327 36 120 9,364 EN 10270-1 667,955 48,66 71,34 54,5 | 83,3 | 56,7 | 23,6
D-326A 36 92 9,364 EN 10270-1 405,777 48,66 43,34 51,0 | 80,7 | 48,7 | 23,6
D-313J-10 28,6 109 9,523 EN 10270-1 507,228 55,73 53,27 52,4 | 83,8 | 50,2 | 23,2
D-339Q 32 97,7 21,144 EN 10270-1 830,558 58,42 39,28 41,4 | 79,0 | 34,7 | 10,4
D-359A-05 34 127 21,756 EN 10270-1 1043,672 79,03 47,97 42,1 | 78,4 | 37,7 | 10,1
D-357 37 110 22,86 EN 10270-1 1157,61 59,36 50,64 43,1 | 81,1 | 38,4 | 9,7
D-359A-04 34 107 26,107 EN 10270-1 1030,618 67,52 39,48 41,0 | 81,9 | 32,7 | 8,5
D-364M 38 113 28,585 EN 10270-1 1194,538 71,21 41,79 39,5 | 77,9 | 32,8 | 7,7
D-362A 30 110 30,185 EN 10270-1 700,862 86,78 23,22 37,8 | 79,0 | 27,1 | 7,3
D-364R-07 39 115 39,38 EN 10270-1 1839,045 68,3 46,7 38,2 | 75,7 | 33,1 | 5,6
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-265

Ursprungsland: DE, German; Druckfeder D-265
