Druckfeder D-364R-07 Federstahl Ø 5,8 x 33,2 x 115 mm

Staffelpreise - Druckfeder D-364R-07

Bestellmenge Einzelpreis [EUR]
1 13,1800 EUR
2 10,5000 EUR
3 6,0600 EUR
7 3,9100 EUR
17 2,5400 EUR
37 2,1200 EUR
75 2,0700 EUR
125 2,0408 EUR
175 2,0281 EUR
250 1,9902 EUR
350 1,9446 EUR

Druckfeder Kaufen

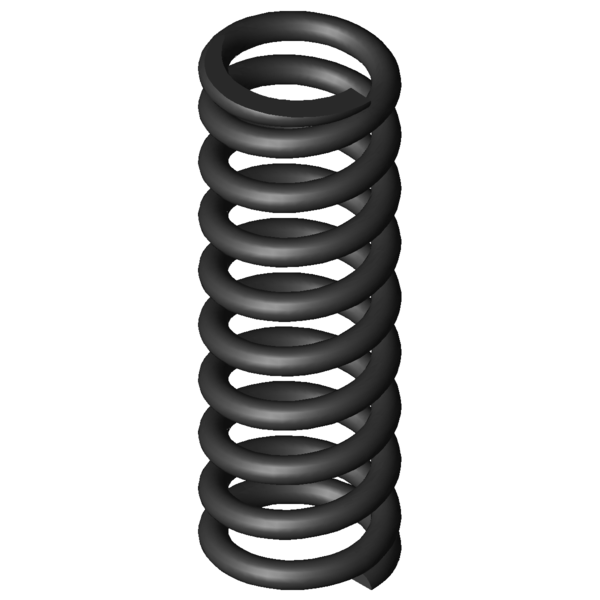

Produktbild Druckfeder D-364R-07
Produktbild Druckfeder D-364R-07
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364R-07

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 33,2 mm Mittlerer Windungsdurchmesser
De 39 mm Äußerer Windungsdurchmesser
Dd 26,4 mm Dorndurchmesser
Dh 40,4 mm Hülsendurchmesser
L0 115 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1839,045 N Höchstkraft der Feder
Ln 68,3 mm Kleinste Länge der Feder
sn 46,7 mm Größter Federweg bei statischer Belastung
Fndyn 1464,935 N Dynamische Höchstkraft
Lndyn 77,8 mm Kleinste Länge dynamische Belastung
shdyn 14,36 mm Größter Federweg dynamische Belastung
S 13,65 mm Steigung der Feder
n 8 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 39,38 N/mm Federrate
Gewicht 217,8283 g Gewicht des Artikels
Fntol 105 N (+/-) Toleranz für statische Höchstkraft
Fndtol 100 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,88 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AE - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364R-07 Federstahl Ø 5,8 x 33,2 x 115 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364R-07 Federstahl Ø 5,8 x 33,2 x 115 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364R-07 Federstahl Ø 5,8 x 33,2 x 115 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364R-07 Federstahl Ø 5,8 x 33,2 x 115 mm

Kraft-Weg-Berechnung Druckfeder D-364R-07

Anfrageformular Druckfeder D-364R-07 Federstahl Ø 5,8 x 33,2 x 115 mm

Anfrageformular Druckfeder D-364R-07

Ähnliche Druckfedern im Umfeld der Druckfeder D-364R-07 Federstahl Ø 5,8 x 33,2 x 115 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364R-07 EN 10270-1 5,8 39 115 1839,045 68,3 46,7 8 39,38 100,0 | 100,0 | 100,0 | 100,0
VD-364R-07 1.4310 5,8 39 115 1623,518 67 48 8 33,823 92,9 | 100,0 | 92,8 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288Z-13 37 131 2,47 EN 10270-1 227,331 38,96 92,04 38,6 | 78,1 | 31,6 | 6,3
D-290 43,2 125 3,035 EN 10270-1 288,652 29,89 95,12 39,8 | 79,2 | 32,4 | 7,7
D-288Z-22 33 108 3,596 EN 10270-1 252,141 37,88 70,13 42,0 | 76,8 | 40,2 | 9,1
D-313G 40 92,8 6,451 EN 10270-1 392,101 32,02 60,78 48,5 | 80,1 | 49,1 | 16,4
D-320 44 105 7,409 EN 10270-1 514,932 35,5 69,5 49,8 | 83,0 | 47,6 | 18,8
D-324 37 135 7,639 EN 10270-1 621,215 53,68 81,32 49,3 | 83,0 | 45,6 | 19,4
D-327 36 120 9,364 EN 10270-1 667,955 48,66 71,34 53,5 | 85,7 | 50,9 | 23,8
D-339N-05 41 115 10,107 EN 10270-1 607,933 54,85 60,15 57,3 | 90,9 | 55,3 | 25,7
D-351A 45 110 13,265 EN 10270-1 731,563 54,85 55,15 61,8 | 89,5 | 62,2 | 33,7
D-357 37 110 22,86 EN 10270-1 1157,61 59,36 50,64 76,0 | 92,2 | 77,6 | 58,0
D-359A-04 34 107 26,107 EN 10270-1 1030,618 67,52 39,48 75,1 | 88,8 | 70,3 | 66,3
D-364M 38 113 28,585 EN 10270-1 1194,538 71,21 41,79 82,2 | 96,8 | 77,2 | 72,6
D-364J-10 42 102 29,494 EN 10270-1 1454,422 52,69 49,31 84,6 | 92,1 | 86,9 | 74,9
D-364R-08 39 127 36,005 EN 10270-1 1843,433 75,8 51,2 94,6 | 96,9 | 95,5 | 91,4
D-364R-07 39 115 39,38 EN 10270-1 1839,045 68,3 46,7 100,0 | 100,0 | 100,0 | 100,0
D-364R-92 39 100 43,223 EN 10270-1 1278,781 70,41 29,59 84,0 | 94,5 | 66,4 | 91,1
D-364R-06 39 102 45,006 EN 10270-1 1845,233 61 41 92,5 | 96,2 | 93,7 | 87,5
D-387 38,3 110 57,618 EN 10270-1 2098,612 73,58 36,42 82,2 | 95,3 | 82,8 | 68,3
D-389A-08 39 127 58,019 EN 10270-1 1958,865 93,24 33,76 81,1 | 92,4 | 83,1 | 67,9
D-389N-02 46 110 58,907 EN 10270-1 2345,594 70,18 39,82 78,8 | 87,8 | 81,8 | 66,9
D-389A-07 39 115 64,126 EN 10270-1 1883,135 85,63 29,37 79,1 | 95,5 | 80,3 | 61,4
D-389A-06 39 102 71,67 EN 10270-1 1717,915 78,03 23,97 73,0 | 91,8 | 72,4 | 54,9
D-414AC 42 110 124,903 EN 10270-1 2168,015 92,64 17,36 59,8 | 87,0 | 61,0 | 31,5
D-414AF 42 130 124,903 EN 10270-1 4434,047 94,5 35,5 58,3 | 84,6 | 58,7 | 31,5
D-389Q 34 107 130,811 EN 10270-1 2402,474 88,63 18,37 58,6 | 87,7 | 57,9 | 30,1
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-364R-07

Ursprungsland: DE, German; Druckfeder D-364R-07
