Druckfeder D-364R-08 Federstahl Ø 5,8 x 33,2 x 127 mm

Staffelpreise - Druckfeder D-364R-08

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR

Druckfeder Kaufen

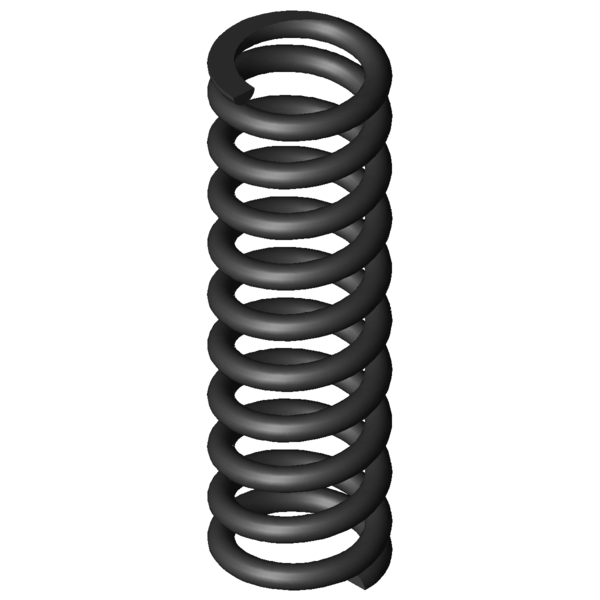

Produktbild Druckfeder D-364R-08
Produktbild Druckfeder D-364R-08
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364R-08

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 33,2 mm Mittlerer Windungsdurchmesser
De 39 mm Äußerer Windungsdurchmesser
Dd 26,4 mm Dorndurchmesser
Dh 40,4 mm Hülsendurchmesser
L0 127 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1843,433 N Höchstkraft der Feder
Ln 75,8 mm Kleinste Länge der Feder
sn 51,2 mm Größter Federweg bei statischer Belastung
Fndyn 1468,985 N Dynamische Höchstkraft
Lndyn 86,2 mm Kleinste Länge dynamische Belastung
shdyn 15,66 mm Größter Federweg dynamische Belastung
S 13,851 mm Steigung der Feder
n 8,75 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 36,005 N/mm Federrate
Gewicht 234,1654 g Gewicht des Artikels
Fntol 105 N (+/-) Toleranz für statische Höchstkraft
Fndtol 100 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,03 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364R-08 Federstahl Ø 5,8 x 33,2 x 127 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364R-08 Federstahl Ø 5,8 x 33,2 x 127 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364R-08 Federstahl Ø 5,8 x 33,2 x 127 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364R-08 Federstahl Ø 5,8 x 33,2 x 127 mm

Kraft-Weg-Berechnung Druckfeder D-364R-08

Anfrageformular Druckfeder D-364R-08 Federstahl Ø 5,8 x 33,2 x 127 mm

Anfrageformular Druckfeder D-364R-08

Ähnliche Druckfedern im Umfeld der Druckfeder D-364R-08 Federstahl Ø 5,8 x 33,2 x 127 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364R-08 EN 10270-1 5,8 39 127 1843,433 75,8 51,2 8,75 36,005 100,0 | 100,0 | 100,0 | 100,0
VD-364R-08 1.4310 5,8 39 127 1629,703 74,3 52,7 8,75 30,924 92,9 | 100,0 | 92,8 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-290 43,2 125 3,035 EN 10270-1 288,652 29,89 95,12 41,5 | 81,3 | 34,7 | 8,4
D-296 35,2 135 3,835 EN 10270-1 362,819 40,4 94,6 42,5 | 79,8 | 36,9 | 10,7
D-327A 36 141 5,896 EN 10270-1 403,35 72,58 68,42 49,5 | 83,8 | 48,4 | 16,4
D-324 37 135 7,639 EN 10270-1 621,215 53,68 81,32 51,8 | 86,0 | 48,3 | 21,2
D-327 36 120 9,364 EN 10270-1 667,955 48,66 71,34 55,1 | 85,3 | 54,0 | 26,0
D-339N-05 41 115 10,107 EN 10270-1 607,933 54,85 60,15 58,3 | 87,8 | 59,0 | 28,1
D-351B 45 130 11,054 EN 10270-1 731,563 63,82 66,18 59,8 | 90,2 | 58,5 | 30,7
D-357A 37 144 14,393 EN 10270-1 800,314 88,4 55,6 65,8 | 89,8 | 67,8 | 40,0
D-359A-05 34 127 21,756 EN 10270-1 1043,672 79,03 47,97 75,6 | 91,1 | 75,2 | 60,4
D-364J-11 42 135 22,554 EN 10270-1 1443,45 71 64 78,6 | 93,9 | 79,2 | 62,6
D-357 37 110 22,86 EN 10270-1 1157,61 59,36 50,64 77,9 | 89,2 | 80,9 | 63,5
D-364R-93 39 152 27,214 EN 10270-1 1285,185 104,78 47,22 83,3 | 93,4 | 81,0 | 75,6
D-364M 38 113 28,585 EN 10270-1 1194,538 71,21 41,79 82,1 | 93,7 | 73,2 | 79,4
D-364R-09 39 152 30,004 EN 10270-1 1845,233 90,5 61,5 89,8 | 94,5 | 91,6 | 83,3
D-364R-08 39 127 36,005 EN 10270-1 1843,433 75,8 51,2 100,0 | 100,0 | 100,0 | 100,0
D-364R-07 39 115 39,38 EN 10270-1 1839,045 68,3 46,7 94,6 | 96,9 | 95,5 | 91,4
D-364R-49 33,6 125 39,687 EN 10270-1 1609,108 84,46 40,55 89,2 | 93,7 | 83,2 | 90,7
D-364R-06 39 102 45,006 EN 10270-1 1845,233 61 41 87,8 | 93,4 | 90,0 | 80,0
D-389A-09 39 152 46,861 EN 10270-1 1862,91 112,25 39,75 85,1 | 90,0 | 88,3 | 76,8
D-387 38,3 110 57,618 EN 10270-1 2098,612 73,58 36,42 78,1 | 92,3 | 79,5 | 62,5
D-389A-08 39 127 58,019 EN 10270-1 1958,865 93,24 33,76 79,2 | 95,5 | 80,0 | 62,1
D-389A-07 39 115 64,126 EN 10270-1 1883,135 85,63 29,37 75,4 | 92,4 | 77,6 | 56,2
D-364R-13 32 125 65,321 EN 10270-1 2296,468 89,84 35,16 74,0 | 92,4 | 74,5 | 55,1
D-389A-06 39 102 71,67 EN 10270-1 1717,915 78,03 23,97 69,7 | 89,0 | 70,0 | 50,2
D-414AF 42 130 124,903 EN 10270-1 4434,047 94,5 35,5 57,3 | 87,7 | 55,5 | 28,8
D-414AC 42 110 124,903 EN 10270-1 2168,015 92,64 17,36 57,4 | 84,0 | 59,5 | 28,8
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-364R-08

Ursprungsland: DE, German; Druckfeder D-364R-08
