Druckfeder D-318B Federstahl Ø 4 x 45 x 68 mm

Staffelpreise - Druckfeder D-318B

Bestellmenge	Einzelpreis [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Druckfeder Kaufen

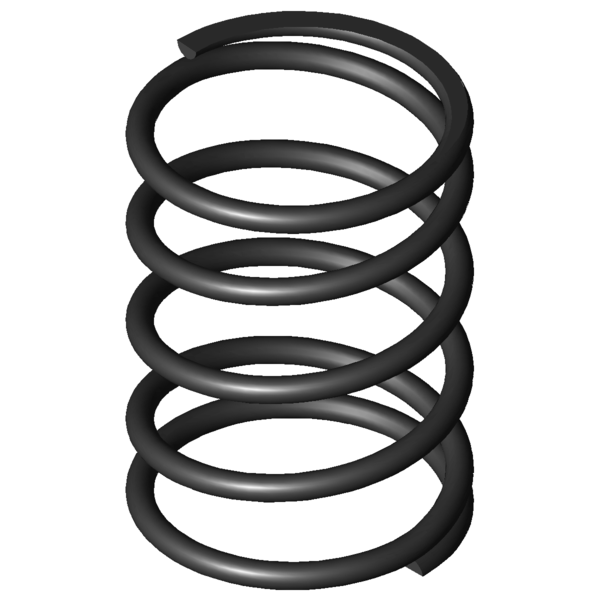

Produktbild Druckfeder D-318B

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-318B

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	4	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	45	mm	Mittlerer Windungsdurchmesser
De	49	mm	Äußerer Windungsdurchmesser
Dd	39,8	mm	Dorndurchmesser
Dh	50,8	mm	Hülsendurchmesser
L0	68	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	342,968	N	Höchstkraft der Feder
Ln	26,06	mm	Kleinste Länge der Feder
sn	41,94	mm	Größter Federweg bei statischer Belastung
Fndyn	326,35	N	Dynamische Höchstkraft
Lndyn	28,09	mm	Kleinste Länge dynamische Belastung
shdyn	24,94	mm	Größter Federweg dynamische Belastung
S	18,286	mm	Steigung der Feder
n	3,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	8,177	N/mm	Federrate
Gewicht	77,2352	g	Gewicht des Artikels
Fntol	24,58	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	24,33	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,8	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,38	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AA	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-318B Federstahl Ø 4 x 45 x 68 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-318B Federstahl Ø 4 x 45 x 68 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-318B Federstahl Ø 4 x 45 x 68 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-318B Federstahl Ø 4 x 45 x 68 mm

Kraft-Weg-Berechnung Druckfeder D-318B

Anfrageformular Druckfeder D-318B Federstahl Ø 4 x 45 x 68 mm

Anfrageformular Druckfeder D-318B

Ähnliche Druckfedern im Umfeld der Druckfeder D-318B Federstahl Ø 4 x 45 x 68 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-263D-13	42	75	0,303	EN 10270-1	8,131	48,15	26,85	38,0 \| 77,1 \| 33,2 \| 3,7
D-263VH	46	60	2,149	EN 10270-1	99,399	13,74	46,26	63,1 \| 84,7 \| 63,9 \| 40,7
D-289C-01	48	76	3,394	EN 10270-1	183,255	22,01	53,99	65,4 \| 89,1 \| 65,6 \| 41,5
D-313E-10	48	80	4,887	EN 10270-1	262,323	26,33	53,67	76,0 \| 91,0 \| 77,3 \| 59,8
D-318B	49	68	8,177	EN 10270-1	342,968	26,06	41,94	100,0 \| 100,0 \| 100,0 \| 100,0
D-313F	40	61,7	10,137	EN 10270-1	392,377	22,99	38,71	86,0 \| 87,5 \| 89,9 \| 80,7
D-319	44	71	11,643	EN 10270-1	529,75	25,5	45,5	81,3 \| 95,2 \| 78,5 \| 70,2
D-339K	50	74,4	12,671	EN 10270-1	578,56	28,74	45,66	77,6 \| 92,8 \| 75,6 \| 64,5
D-349A-04	50	70	12,704	EN 10270-1	344,411	42,89	27,11	79,4 \| 91,7 \| 82,1 \| 64,4
D-344B	55	66	14,554	EN 10270-1	496,641	31,88	34,13	73,4 \| 88,7 \| 75,2 \| 56,2
D-364R-41	54	59,4	16,066	EN 10270-1	174,625	48,53	10,87	57,8 \| 75,6 \| 64,9 \| 32,9
D-350A	45	80	18,089	EN 10270-1	671,268	42,89	37,11	66,9 \| 85,6 \| 69,8 \| 45,2
D-364J-02	56	77	20,681	EN 10270-1	876,677	34,61	42,39	63,8 \| 82,8 \| 69,0 \| 39,5
D-349A-02	50	50	21,499	EN 10270-1	442,028	29,44	20,56	53,8 \| 85,3 \| 51,4 \| 24,6
D-350	45	64	28,425	EN 10270-1	940,013	30,93	33,07	58,4 \| 88,7 \| 57,7 \| 28,8
D-364J-21	48	63	34,696	EN 10270-1	1069,341	32,18	30,82	50,0 \| 78,1 \| 56,6 \| 15,2
D-374B	56,3	64	36,682	EN 10270-1	919,309	38,94	25,06	50,8 \| 81,5 \| 48,5 \| 22,3
D-364R-81	46	66	37,509	EN 10270-1	581,382	50,5	15,5	51,9 \| 85,9 \| 48,0 \| 21,8
D-364J-09	42	70	42,602	EN 10270-1	1284,016	39,86	30,14	51,2 \| 85,2 \| 49,3 \| 19,2
D-380A	46,3	68	45,592	EN 10270-1	692,529	52,81	15,19	48,9 \| 86,0 \| 42,9 \| 17,9

Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-318B

Ursprungsland: DE, German; Druckfeder D-318B
