Druckfeder VD-318B Edelstahl Ø 4 x 45 x 68 mm

Staffelpreise - Druckfeder VD-318B

Bestellmenge	Einzelpreis [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,9100 EUR
175	1,9100 EUR
250	1,9100 EUR
350	1,9100 EUR

Druckfeder Kaufen

Produktbild Druckfeder VD-318B

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-318B

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	4	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	45	mm	Mittlerer Windungsdurchmesser
De	49	mm	Äußerer Windungsdurchmesser
Dd	39,8	mm	Dorndurchmesser
Dh	50,8	mm	Hülsendurchmesser
L0	68	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	294,573	N	Höchstkraft der Feder
Ln	26,06	mm	Kleinste Länge der Feder
sn	41,94	mm	Größter Federweg bei statischer Belastung
Fndyn	280,301	N	Dynamische Höchstkraft
Lndyn	28,09	mm	Kleinste Länge dynamische Belastung
shdyn	16,53	mm	Größter Federweg dynamische Belastung
S	18,286	mm	Steigung der Feder
n	3,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	7,023	N/mm	Federrate
Gewicht	77,2352	g	Gewicht des Artikels
Fntol	24,58	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	24,33	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,8	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,38	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AD	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-318B Edelstahl Ø 4 x 45 x 68 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-318B Edelstahl Ø 4 x 45 x 68 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-318B Edelstahl Ø 4 x 45 x 68 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-318B Edelstahl Ø 4 x 45 x 68 mm

Kraft-Weg-Berechnung Druckfeder VD-318B

Anfrageformular Druckfeder VD-318B Edelstahl Ø 4 x 45 x 68 mm

Anfrageformular Druckfeder VD-318B

Ähnliche Druckfedern im Umfeld der Druckfeder VD-318B Edelstahl Ø 4 x 45 x 68 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-263D-13	42	75	0,26	1.4310	6,984	48,15	26,85	38,0 \| 77,1 \| 33,2 \| 3,7
VD-263VH	46	60	1,846	1.4310	85,355	13,75	46,25	55,9 \| 81,5 \| 59,8 \| 26,3
VD-289C-01	48	76	2,915	1.4310	157,397	22,01	53,99	65,4 \| 89,1 \| 65,6 \| 41,5
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	76,0 \| 91,0 \| 77,3 \| 59,8
VD-318B	49	68	7,023	1.4310	294,573	26,06	41,94	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	86,0 \| 87,5 \| 89,9 \| 80,7
VD-319	44	71	10	1.4310	455	25,5	45,5	81,3 \| 95,2 \| 78,5 \| 70,2
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	77,6 \| 92,8 \| 75,6 \| 64,5
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	79,4 \| 91,7 \| 82,1 \| 64,4
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	73,4 \| 88,7 \| 75,2 \| 56,2
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	57,5 \| 83,2 \| 38,4 \| 50,9
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	66,9 \| 85,6 \| 69,8 \| 45,2
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	63,8 \| 82,8 \| 69,1 \| 39,5
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	61,7 \| 83,8 \| 63,3 \| 38,0
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	58,4 \| 88,7 \| 57,7 \| 28,8
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	54,3 \| 87,8 \| 51,6 \| 23,6
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	50,8 \| 81,5 \| 48,5 \| 22,3
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	51,9 \| 85,9 \| 48,0 \| 21,8
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	51,2 \| 85,2 \| 49,3 \| 19,2
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	48,9 \| 86,0 \| 42,9 \| 17,9

Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder VD-318B

Ursprungsland: DE, German; Druckfeder VD-318B

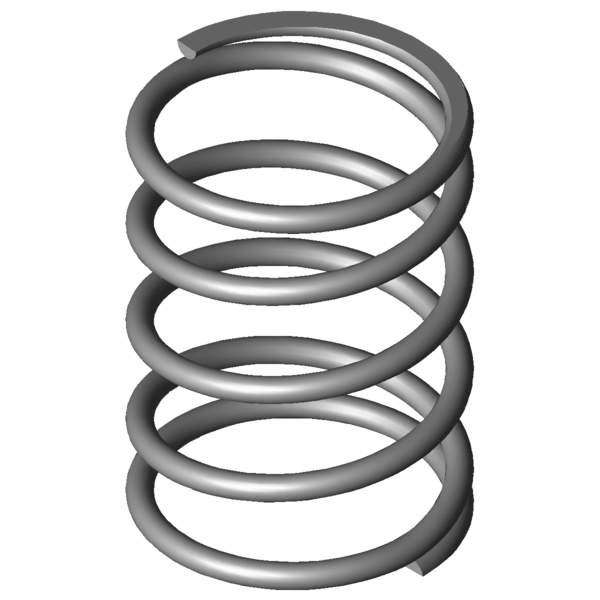

Produktbild - Druckfedern VD-318B
