Druckfeder VD-263VH Edelstahl Ø 2,5 x 43,5 x 60 mm

Staffelpreise - Druckfeder VD-263VH

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Druckfeder Kaufen

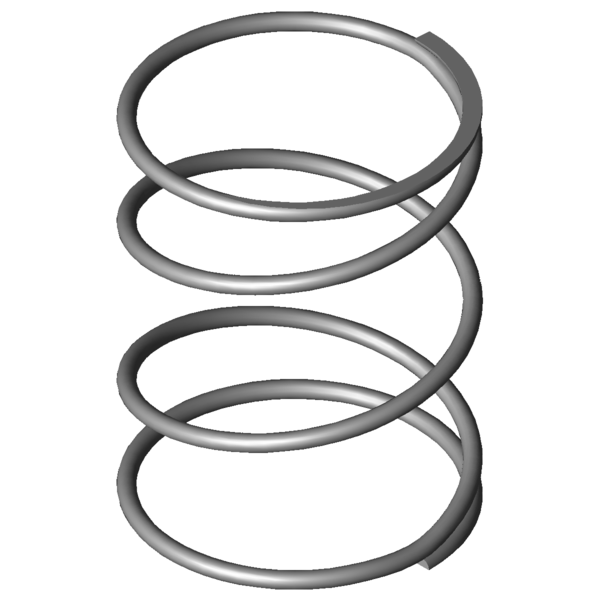

Produktbild Druckfeder VD-263VH

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-263VH

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	2,5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	43,5	mm	Mittlerer Windungsdurchmesser
De	46	mm	Äußerer Windungsdurchmesser
Dd	39,9	mm	Dorndurchmesser
Dh	48,3	mm	Hülsendurchmesser
L0	60	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	85,355	N	Höchstkraft der Feder
Ln	13,75	mm	Kleinste Länge der Feder
sn	46,25	mm	Größter Federweg bei statischer Belastung
Fndyn	82,402	N	Dynamische Höchstkraft
Lndyn	15,35	mm	Kleinste Länge dynamische Belastung
shdyn	24,3	mm	Größter Federweg dynamische Belastung
S	25,556	mm	Steigung der Feder
n	2,25	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,846	N/mm	Federrate
Gewicht	22,5361	g	Gewicht des Artikels
Fntol	10,2	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	10,25	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,9	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	4,2	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	K	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-263VH Edelstahl Ø 2,5 x 43,5 x 60 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-263VH Edelstahl Ø 2,5 x 43,5 x 60 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-263VH Edelstahl Ø 2,5 x 43,5 x 60 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-263VH Edelstahl Ø 2,5 x 43,5 x 60 mm

Kraft-Weg-Berechnung Druckfeder VD-263VH

Anfrageformular Druckfeder VD-263VH Edelstahl Ø 2,5 x 43,5 x 60 mm

Anfrageformular Druckfeder VD-263VH

Ähnliche Druckfedern im Umfeld der Druckfeder VD-263VH Edelstahl Ø 2,5 x 43,5 x 60 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-263VH	46	60	1,846	1.4310	85,355	13,75	46,25	100,0 \| 100,0 \| 100,0 \| 100,0
VD-289C-06	48	48	4,535	1.4310	143,129	16,44	31,56	63,1 \| 84,7 \| 63,9 \| 40,7
VD-288Z-11	37	57,4	5,152	1.4310	194,89	19,57	37,83	61,7 \| 86,5 \| 62,8 \| 35,8
VD-318B	49	68	7,023	1.4310	294,573	26,06	41,94	55,9 \| 81,5 \| 59,8 \| 26,3
VD-294	35,2	58,5	8	1.4310	304,8	20,4	38,1	54,1 \| 84,0 \| 55,2 \| 23,1
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	53,4 \| 84,5 \| 54,5 \| 21,2
VD-319	44	71	10	1.4310	455	25,5	45,5	52,6 \| 80,9 \| 58,6 \| 18,5
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	45,5 \| 75,9 \| 43,7 \| 16,9
VD-325A	36	61	12,429	1.4310	331,705	34,31	26,69	45,4 \| 79,7 \| 41,7 \| 14,8
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	45,5 \| 74,8 \| 46,9 \| 14,8
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	43,3 \| 76,3 \| 40,2 \| 13,4
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	39,5 \| 75,1 \| 33,5 \| 10,0
VD-339N-03	41	52	21,082	1.4310	508,076	27,9	24,1	40,1 \| 77,1 \| 34,5 \| 8,8
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	43,0 \| 80,5 \| 41,0 \| 7,6
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	40,5 \| 78,8 \| 36,3 \| 6,2
VD-355A	37	63	30,344	1.4310	639,061	41,94	21,06	36,9 \| 75,2 \| 29,4 \| 6,1

Anzahl der ähnlichen Metallfedern: 15
