Druckfeder VD-364J-02 Edelstahl Ø 5,5 x 50,5 x 77 mm

Staffelpreise - Druckfeder VD-364J-02

Bestellmenge	Einzelpreis [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Druckfeder Kaufen

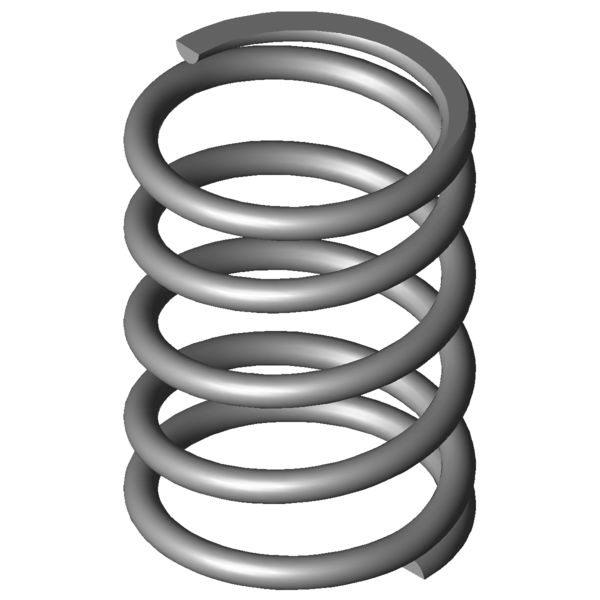

Produktbild Druckfeder VD-364J-02

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-364J-02

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5,5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	50,5	mm	Mittlerer Windungsdurchmesser
De	56	mm	Äußerer Windungsdurchmesser
Dd	43,5	mm	Dorndurchmesser
Dh	58	mm	Hülsendurchmesser
L0	77	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	752,264	N	Höchstkraft der Feder
Ln	34,65	mm	Kleinste Länge der Feder
sn	42,35	mm	Größter Federweg bei statischer Belastung
Fndyn	712,297	N	Dynamische Höchstkraft
Lndyn	36,9	mm	Kleinste Länge dynamische Belastung
shdyn	10,4	mm	Größter Federweg dynamische Belastung
S	20,429	mm	Steigung der Feder
n	3,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	17,763	N/mm	Federrate
Gewicht	163,8701	g	Gewicht des Artikels
Fntol	50,11	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	50	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,1	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AN	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-364J-02 Edelstahl Ø 5,5 x 50,5 x 77 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-364J-02 Edelstahl Ø 5,5 x 50,5 x 77 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-364J-02 Edelstahl Ø 5,5 x 50,5 x 77 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-364J-02 Edelstahl Ø 5,5 x 50,5 x 77 mm

Kraft-Weg-Berechnung Druckfeder VD-364J-02

Anfrageformular Druckfeder VD-364J-02 Edelstahl Ø 5,5 x 50,5 x 77 mm

Anfrageformular Druckfeder VD-364J-02

Ähnliche Druckfedern im Umfeld der Druckfeder VD-364J-02 Edelstahl Ø 5,5 x 50,5 x 77 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	53,5 \| 82,5 \| 54,4 \| 23,6
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	56,2 \| 84,9 \| 55,0 \| 28,8
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	65,1 \| 92,4 \| 65,3 \| 37,7
VD-318B	49	68	7,023	1.4310	294,573	26,06	41,94	63,8 \| 82,8 \| 69,1 \| 39,5
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	61,3 \| 92,8 \| 41,0 \| 50,3
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	73,5 \| 93,5 \| 74,2 \| 52,9
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	76,6 \| 89,2 \| 79,4 \| 61,3
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	67,8 \| 90,4 \| 51,6 \| 61,4
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	82,5 \| 93,2 \| 84,0 \| 70,4
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	76,9 \| 91,6 \| 68,6 \| 70,4
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	80,5 \| 84,6 \| 81,4 \| 75,5
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	63,7 \| 90,6 \| 22,8 \| 77,7
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	87,8 \| 94,5 \| 89,4 \| 79,6
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	86,3 \| 89,2 \| 82,1 \| 87,5
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	89,4 \| 91,4 \| 85,8 \| 91,2
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	90,8 \| 89,6 \| 94,1 \| 88,6
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	76,1 \| 94,3 \| 77,6 \| 56,4
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	74,5 \| 90,0 \| 77,2 \| 56,4
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	63,0 \| 86,1 \| 57,5 \| 45,4
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	61,1 \| 84,8 \| 61,7 \| 37,0
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	52,6 \| 87,6 \| 48,6 \| 21,7
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	50,9 \| 84,5 \| 46,6 \| 21,7
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	51,4 \| 86,1 \| 47,1 \| 21,0
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	46,9 \| 81,3 \| 42,3 \| 17,1
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	47,7 \| 83,2 \| 42,8 \| 17,1
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	41,9 \| 80,8 \| 34,1 \| 10,7
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	40,6 \| 81,9 \| 32,4 \| 7,6

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder VD-364J-02

Ursprungsland: DE, German; Druckfeder VD-364J-02
