Druckfeder VD-364F Edelstahl Ø 5,5 x 54,5 x 85,4 mm

Staffelpreise - Druckfeder VD-364F

Bestellmenge	Einzelpreis [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Druckfeder Kaufen

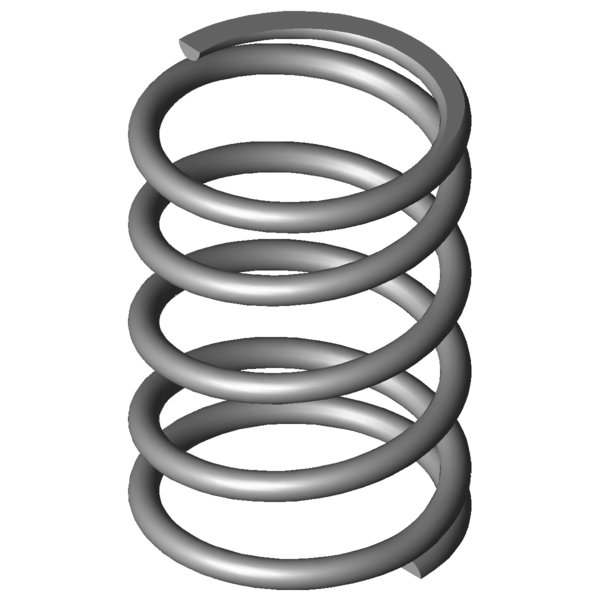

Produktbild Druckfeder VD-364F

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-364F

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5,5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	54,5	mm	Mittlerer Windungsdurchmesser
De	60	mm	Äußerer Windungsdurchmesser
Dd	47,5	mm	Dorndurchmesser
Dh	62,2	mm	Hülsendurchmesser
L0	85,4	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	712,104	N	Höchstkraft der Feder
Ln	35,01	mm	Kleinste Länge der Feder
sn	50,39	mm	Größter Federweg bei statischer Belastung
Fndyn	678,474	N	Dynamische Höchstkraft
Lndyn	37,39	mm	Kleinste Länge dynamische Belastung
shdyn	12,14	mm	Größter Federweg dynamische Belastung
S	22,829	mm	Steigung der Feder
n	3,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	14,132	N/mm	Federrate
Gewicht	176,8499	g	Gewicht des Artikels
Fntol	48,65	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	48,07	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,2	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AF	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-364F Edelstahl Ø 5,5 x 54,5 x 85,4 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-364F Edelstahl Ø 5,5 x 54,5 x 85,4 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-364F Edelstahl Ø 5,5 x 54,5 x 85,4 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-364F Edelstahl Ø 5,5 x 54,5 x 85,4 mm

Kraft-Weg-Berechnung Druckfeder VD-364F

Anfrageformular Druckfeder VD-364F Edelstahl Ø 5,5 x 54,5 x 85,4 mm

Anfrageformular Druckfeder VD-364F

Ähnliche Druckfedern im Umfeld der Druckfeder VD-364F Edelstahl Ø 5,5 x 54,5 x 85,4 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-263V-19	46	87	1,186	1.4310	81,151	18,6	68,4	41,5 \| 73,4 \| 42,5 \| 8,4
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	47,0 \| 77,2 \| 48,1 \| 15,7
VD-339J-10	68	91	4,004	1.4310	240,109	31,03	59,97	58,4 \| 88,0 \| 58,9 \| 28,3
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	57,4 \| 79,7 \| 62,8 \| 29,7
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	61,6 \| 85,9 \| 62,6 \| 36,2
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	60,0 \| 83,0 \| 60,8 \| 36,2
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	63,4 \| 94,1 \| 52,7 \| 43,4
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	69,3 \| 89,9 \| 70,6 \| 47,4
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	74,0 \| 89,3 \| 76,4 \| 56,3
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	76,7 \| 91,9 \| 78,0 \| 60,3
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	72,0 \| 88,0 \| 67,4 \| 60,7
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	64,8 \| 93,7 \| 37,4 \| 63,2
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	80,0 \| 94,9 \| 78,5 \| 66,5
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	92,2 \| 94,0 \| 94,0 \| 88,4
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	87,8 \| 94,5 \| 89,4 \| 79,6
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	83,9 \| 90,9 \| 86,4 \| 74,5
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	84,9 \| 96,5 \| 85,6 \| 72,6
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	81,7 \| 90,7 \| 84,1 \| 70,5
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	68,2 \| 91,6 \| 68,3 \| 44,9
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	61,3 \| 86,5 \| 61,4 \| 36,1
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	56,6 \| 86,0 \| 54,6 \| 29,4
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	54,7 \| 84,2 \| 52,8 \| 27,1
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	48,1 \| 84,4 \| 42,7 \| 17,3
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	46,9 \| 81,7 \| 41,6 \| 17,3
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	47,6 \| 84,6 \| 41,5 \| 16,7
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	44,5 \| 81,2 \| 38,4 \| 13,9
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	44,7 \| 83,3 \| 37,3 \| 13,6
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	44,5 \| 82,3 \| 37,7 \| 13,6
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	42,0 \| 77,5 \| 37,4 \| 11,1

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder VD-364F

Ursprungsland: DE, German; Druckfeder VD-364F
