Druckfeder D-435 Federstahl Ø 10 x 50 x 75 mm

Staffelpreise - Druckfeder D-435

Bestellmenge Einzelpreis [EUR]
1 14,5700 EUR
2 11,6100 EUR
3 7,2800 EUR
7 5,4200 EUR
17 3,8200 EUR
37 3,3100 EUR
75 3,2400 EUR
125 3,2451 EUR
175 3,2080 EUR
250 3,1837 EUR
350 3,1130 EUR

Druckfeder Kaufen

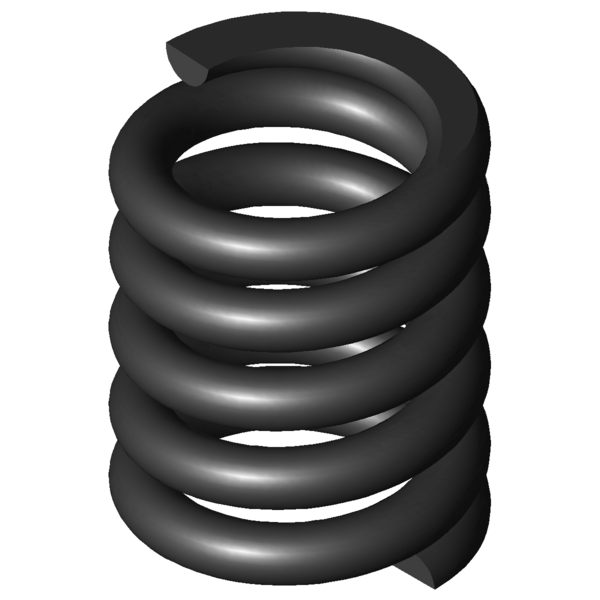

Produktbild Druckfeder D-435
Produktbild Druckfeder D-435
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-435

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 10 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 60 mm Äußerer Windungsdurchmesser
Dd 38 mm Dorndurchmesser
Dh 62 mm Hülsendurchmesser
L0 75 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 3536,518 N Höchstkraft der Feder
Ln 59,81 mm Kleinste Länge der Feder
sn 15,19 mm Größter Federweg bei statischer Belastung
Fndyn 2975,914 N Dynamische Höchstkraft
Lndyn 62,22 mm Kleinste Länge dynamische Belastung
shdyn 9,34 mm Größter Federweg dynamische Belastung
S 18,571 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 232,857 N/mm Federrate
Gewicht 536,3557 g Gewicht des Artikels
Fntol 360 N (+/-) Toleranz für statische Höchstkraft
Fndtol 352 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,32 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AL - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-435 Federstahl Ø 10 x 50 x 75 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-435 Federstahl Ø 10 x 50 x 75 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-435 Federstahl Ø 10 x 50 x 75 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-435 Federstahl Ø 10 x 50 x 75 mm

Kraft-Weg-Berechnung Druckfeder D-435

Anfrageformular Druckfeder D-435 Federstahl Ø 10 x 50 x 75 mm

Anfrageformular Druckfeder D-435

Ähnliche Druckfedern im Umfeld der Druckfeder D-435 Federstahl Ø 10 x 50 x 75 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-435 EN 10270-1 10 60 75 3536,518 59,81 15,19 3,5 232,857 100,0 | 100,0 | 100,0 | 100,0
VD-435 1.4310 10 60 75 4870,833 54,13 20,88 3 233,333 90,8 | 100,0 | 72,7 | 99,8
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-350A 45 80 18,089 EN 10270-1 671,268 42,89 37,11 36,9 | 72,9 | 30,0 | 7,8
D-369B 78,3 75 19,11 EN 10270-1 841,392 30,97 44,03 39,1 | 79,9 | 29,1 | 8,2
D-364J-02 56 77 20,681 EN 10270-1 876,677 34,61 42,39 40,4 | 81,9 | 30,3 | 8,9
D-364R-70 61 85 22,673 EN 10270-1 1071,318 37,75 47,25 41,1 | 82,2 | 31,2 | 9,7
D-375A 56,3 94 23,343 EN 10270-1 933,982 53,99 40,01 40,4 | 78,9 | 32,2 | 10,0
D-375 56,3 80 36,682 EN 10270-1 1506,22 38,94 41,06 46,4 | 83,5 | 39,8 | 15,8
D-374B 56,3 64 36,682 EN 10270-1 919,309 38,94 25,06 46,6 | 80,7 | 43,3 | 15,8
D-380A 46,3 68 45,592 EN 10270-1 692,529 52,81 15,19 52,1 | 76,9 | 59,8 | 19,6
D-405 58 75 95,378 EN 10270-1 2533,188 48,44 26,56 65,9 | 92,2 | 64,4 | 41,0
D-404A 58 68 95,378 EN 10270-1 1865,54 48,44 19,56 65,1 | 89,1 | 65,2 | 41,0
D-409A 53,5 82 98,442 EN 10270-1 2426,915 57,35 24,65 64,8 | 86,9 | 65,1 | 42,3
D-414M-01 57 91 120,877 EN 10270-1 2608,527 69,42 21,58 71,0 | 89,1 | 72,1 | 51,9
D-414J 63 77,3 121,28 EN 10270-1 2783,249 54,35 22,95 72,9 | 94,1 | 72,4 | 52,1
D-414AB 42 76 193,031 EN 10270-1 2009,047 65,59 10,41 76,2 | 82,9 | 62,7 | 82,9
D-435 60 75 232,857 EN 10270-1 3536,518 59,81 15,19 100,0 | 100,0 | 100,0 | 100,0
D-500 60 85 362,228 EN 10270-1 7064,921 65,5 19,5 73,8 | 93,0 | 64,0 | 64,3
Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202081; Druckfeder D-435

Ursprungsland: DE, German; Druckfeder D-435
