Druckfeder D-345 Federstahl Ø 5 x 50 x 85 mm

Staffelpreise - Druckfeder D-345

Bestellmenge Einzelpreis [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7081 EUR
175 1,7063 EUR
250 1,6746 EUR
350 1,6471 EUR

Druckfeder Kaufen

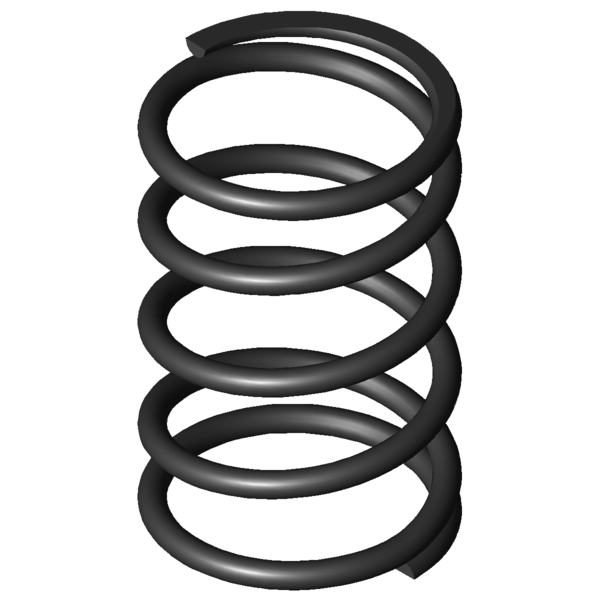

Produktbild Druckfeder D-345
Produktbild Druckfeder D-345
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-345

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 55 mm Äußerer Windungsdurchmesser
Dd 43,7 mm Dorndurchmesser
Dh 56,8 mm Hülsendurchmesser
L0 85 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 773,158 N Höchstkraft der Feder
Ln 31,88 mm Kleinste Länge der Feder
sn 53,13 mm Größter Federweg bei statischer Belastung
Fndyn 713,125 N Dynamische Höchstkraft
Lndyn 36 mm Kleinste Länge dynamische Belastung
shdyn 18,82 mm Größter Federweg dynamische Belastung
S 22,857 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 14,554 N/mm Federrate
Gewicht 134,0889 g Gewicht des Artikels
Fntol 42,18 N (+/-) Toleranz für statische Höchstkraft
Fndtol 41,7 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,1 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AC - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-345 Federstahl Ø 5 x 50 x 85 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-345 Federstahl Ø 5 x 50 x 85 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-345 Federstahl Ø 5 x 50 x 85 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-345 Federstahl Ø 5 x 50 x 85 mm

Kraft-Weg-Berechnung Druckfeder D-345

Anfrageformular Druckfeder D-345 Federstahl Ø 5 x 50 x 85 mm

Anfrageformular Druckfeder D-345

Ähnliche Druckfedern im Umfeld der Druckfeder D-345 Federstahl Ø 5 x 50 x 85 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-345 EN 10270-1 5 55 85 773,158 31,88 53,13 3,5 14,554 100,0 | 100,0 | 100,0 | 100,0
VD-345 1.4310 5 55 85 664,063 31,88 53,13 3,5 12,5 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263V-19 46 87 1,381 EN 10270-1 94,484 18,6 68,4 43,9 | 77,1 | 44,9 | 9,5
D-288X-20 48 88 2,587 EN 10270-1 173,107 21,09 66,91 50,0 | 81,3 | 50,9 | 17,8
D-289C-01 48 76 3,394 EN 10270-1 183,255 22,01 53,99 54,9 | 80,2 | 61,1 | 23,3
D-313E-10 48 80 4,887 EN 10270-1 262,323 26,33 53,67 61,5 | 84,5 | 66,5 | 33,6
D-313W 54 90 5,961 EN 10270-1 377,452 26,68 63,32 66,1 | 90,9 | 66,4 | 41,0
D-314 54 99 5,961 EN 10270-1 431,102 26,68 72,32 64,5 | 88,0 | 64,6 | 41,0
D-339J-21 58 78 7,795 EN 10270-1 376,4 29,7 48,3 71,8 | 92,2 | 69,8 | 53,6
D-345A 55 100 9,261 EN 10270-1 515,163 44,38 55,63 79,9 | 95,0 | 81,1 | 63,6
D-349A-10 50 95 9,982 EN 10270-1 421,709 52,75 42,25 76,4 | 93,5 | 67,0 | 68,6
D-364R-42 54 92 10,396 EN 10270-1 240,214 68,89 23,11 67,3 | 93,3 | 37,3 | 71,4
D-344A-12 60 80 10,934 EN 10270-1 520,145 32,43 47,57 82,9 | 95,3 | 78,4 | 75,1
D-339K 50 74,4 12,671 EN 10270-1 578,56 28,74 45,66 85,6 | 89,5 | 80,4 | 87,1
D-345 55 85 14,554 EN 10270-1 773,158 31,88 53,13 100,0 | 100,0 | 100,0 | 100,0
D-364F 60 85,4 16,454 EN 10270-1 829,093 35,01 50,39 92,2 | 94,0 | 94,0 | 88,4
D-350A 45 80 18,089 EN 10270-1 671,268 42,89 37,11 83,6 | 92,0 | 78,3 | 80,4
D-364J-02 56 77 20,681 EN 10270-1 876,677 34,61 42,39 82,5 | 93,2 | 84,0 | 70,4
D-364J-22 48 92 22,079 EN 10270-1 993,5 47 45 79,1 | 90,2 | 81,3 | 65,9
D-364R-70 61 85 22,673 EN 10270-1 1071,318 37,75 47,25 78,6 | 91,2 | 80,6 | 64,2
D-375A 56,3 94 23,343 EN 10270-1 933,982 53,99 40,01 76,8 | 89,2 | 79,0 | 62,3
D-375 56,3 80 36,682 EN 10270-1 1506,22 38,94 41,06 64,8 | 90,4 | 64,3 | 39,7
D-381 46,3 90 45,592 EN 10270-1 1695,55 52,81 37,19 58,6 | 86,0 | 57,8 | 31,9
D-389L 50 89 55,936 EN 10270-1 1704,417 58,53 30,47 54,4 | 85,9 | 51,4 | 26,0
D-405A 58 98 60,695 EN 10270-1 1882,881 66,98 31,02 51,7 | 81,4 | 49,7 | 24,0
D-405 58 75 95,378 EN 10270-1 2533,188 48,44 26,56 45,8 | 81,9 | 40,3 | 15,3
D-409A 53,5 82 98,442 EN 10270-1 2426,915 57,35 24,65 46,4 | 85,4 | 39,1 | 14,8
D-411 48 90 118,545 EN 10270-1 2839,164 66,05 23,95 43,3 | 81,4 | 36,2 | 12,3
D-414M-01 57 91 120,877 EN 10270-1 2608,527 69,42 21,58 43,0 | 81,8 | 35,1 | 12,0
D-414J 63 77,3 121,28 EN 10270-1 2783,249 54,35 22,95 41,8 | 77,9 | 35,5 | 12,0
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-345

Ursprungsland: DE, German; Druckfeder D-345
