Druckfeder D-411 Federstahl Ø 8 x 40 x 90 mm

Staffelpreise - Druckfeder D-411

Bestellmenge Einzelpreis [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9376 EUR
175 2,9180 EUR
250 2,8813 EUR
350 2,8095 EUR

Druckfeder Kaufen

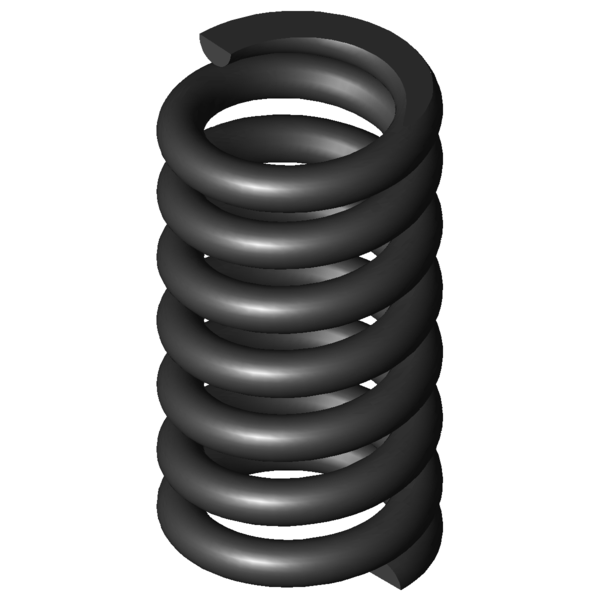

Produktbild Druckfeder D-411
Produktbild Druckfeder D-411
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-411

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 48 mm Äußerer Windungsdurchmesser
Dd 30,8 mm Dorndurchmesser
Dh 49,3 mm Hülsendurchmesser
L0 90 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2839,164 N Höchstkraft der Feder
Ln 66,05 mm Kleinste Länge der Feder
sn 23,95 mm Größter Federweg bei statischer Belastung
Fndyn 2479,971 N Dynamische Höchstkraft
Lndyn 69,08 mm Kleinste Länge dynamische Belastung
shdyn 10,83 mm Größter Federweg dynamische Belastung
S 14,909 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 118,545 N/mm Federrate
Gewicht 374,4738 g Gewicht des Artikels
Fntol 227 N (+/-) Toleranz für statische Höchstkraft
Fndtol 222 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,56 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AK - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-411 Federstahl Ø 8 x 40 x 90 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-411 Federstahl Ø 8 x 40 x 90 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-411 Federstahl Ø 8 x 40 x 90 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-411 Federstahl Ø 8 x 40 x 90 mm

Kraft-Weg-Berechnung Druckfeder D-411

Anfrageformular Druckfeder D-411 Federstahl Ø 8 x 40 x 90 mm

Anfrageformular Druckfeder D-411

Ähnliche Druckfedern im Umfeld der Druckfeder D-411 Federstahl Ø 8 x 40 x 90 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-411 EN 10270-1 8 48 90 2839,164 66,05 23,95 5,5 118,545 100,0 | 100,0 | 100,0 | 100,0
VD-411 1.4310 8 48 90 2438,545 66,05 23,95 5,5 101,818 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364R-42 54 92 10,396 EN 10270-1 240,214 68,89 23,11 48,9 | 85,6 | 52,5 | 8,8
D-339K 50 74,4 12,671 EN 10270-1 578,56 28,74 45,66 41,8 | 78,3 | 36,4 | 10,7
D-345 55 85 14,554 EN 10270-1 773,158 31,88 53,13 43,3 | 81,4 | 36,2 | 12,3
D-351 45 95,5 18,089 EN 10270-1 951,641 42,89 52,61 46,1 | 83,5 | 39,5 | 15,3
D-350A 45 80 18,089 EN 10270-1 671,268 42,89 37,11 47,0 | 81,7 | 44,1 | 15,3
D-364J-22 48 92 22,079 EN 10270-1 993,5 47 45 50,5 | 88,9 | 44,1 | 18,6
D-375A 56,3 94 23,343 EN 10270-1 933,982 53,99 40,01 50,9 | 86,6 | 46,4 | 19,7
D-364R-82 46 102 24,27 EN 10270-1 740,242 71,5 30,5 53,0 | 86,4 | 52,3 | 20,5
D-381A 46,3 100 29,501 EN 10270-1 745,094 74,74 25,26 57,9 | 88,4 | 60,5 | 24,9
D-381 46,3 90 45,592 EN 10270-1 1695,55 52,81 37,19 64,1 | 91,7 | 62,1 | 38,5
D-364R-05 39 89 52,507 EN 10270-1 1837,732 54 35 65,0 | 84,2 | 66,6 | 44,3
D-389L 50 89 55,936 EN 10270-1 1704,417 58,53 30,47 70,2 | 94,1 | 69,3 | 47,2
D-389A-05 39 89 81,227 EN 10270-1 1508,638 70,43 18,57 73,9 | 88,0 | 65,3 | 68,5
D-409A 53,5 82 98,442 EN 10270-1 2426,915 57,35 24,65 89,3 | 93,6 | 91,3 | 83,1
D-411 48 90 118,545 EN 10270-1 2839,164 66,05 23,95 100,0 | 100,0 | 100,0 | 100,0
D-414M-01 57 91 120,877 EN 10270-1 2608,527 69,42 21,58 93,2 | 90,7 | 91,0 | 98,1
Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202081; Druckfeder D-411

Ursprungsland: DE, German; Druckfeder D-411
