Druckfeder D-345A Federstahl Ø 5 x 50 x 100 mm

Staffelpreise - Druckfeder D-345A

Bestellmenge Einzelpreis [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7081 EUR
175 1,7063 EUR
250 1,6746 EUR
350 1,6471 EUR

Druckfeder Kaufen

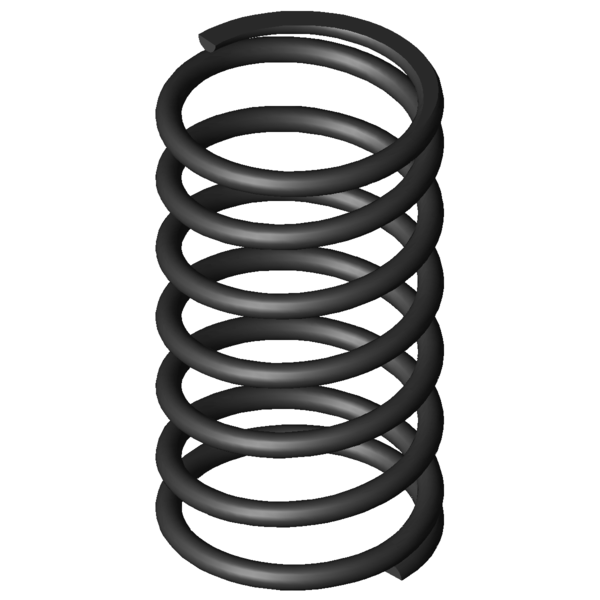

Produktbild Druckfeder D-345A
Produktbild Druckfeder D-345A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-345A

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 55 mm Äußerer Windungsdurchmesser
Dd 43,7 mm Dorndurchmesser
Dh 56,8 mm Hülsendurchmesser
L0 100 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 515,163 N Höchstkraft der Feder
Ln 44,38 mm Kleinste Länge der Feder
sn 55,63 mm Größter Federweg bei statischer Belastung
Fndyn 483,258 N Dynamische Höchstkraft
Lndyn 47,82 mm Kleinste Länge dynamische Belastung
shdyn 39,22 mm Größter Federweg dynamische Belastung
S 17,273 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 9,261 N/mm Federrate
Gewicht 182,8485 g Gewicht des Artikels
Fntol 34,58 N (+/-) Toleranz für statische Höchstkraft
Fndtol 34,11 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,9 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AC - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-345A Federstahl Ø 5 x 50 x 100 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-345A Federstahl Ø 5 x 50 x 100 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-345A Federstahl Ø 5 x 50 x 100 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-345A Federstahl Ø 5 x 50 x 100 mm

Kraft-Weg-Berechnung Druckfeder D-345A

Anfrageformular Druckfeder D-345A Federstahl Ø 5 x 50 x 100 mm

Anfrageformular Druckfeder D-345A

Ähnliche Druckfedern im Umfeld der Druckfeder D-345A Federstahl Ø 5 x 50 x 100 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-345A EN 10270-1 5 55 100 515,163 44,38 55,63 5,5 9,261 100,0 | 100,0 | 100,0 | 100,0
VD-345A 1.4310 5 55 100 442,472 44,38 55,63 5,5 7,955 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288X-21 48 103 1,646 EN 10270-1 120,655 29,72 73,28 46,9 | 82,5 | 45,9 | 12,4
D-288G 48 104 1,937 EN 10270-1 162,332 20,21 83,79 46,7 | 81,4 | 44,0 | 14,6
D-289 55 117 2,196 EN 10270-1 206,145 23,12 93,88 52,2 | 83,2 | 49,6 | 23,7
D-288X-20 48 88 2,587 EN 10270-1 173,107 21,09 66,91 54,9 | 78,4 | 58,4 | 27,9
D-318C 49 103 5,204 EN 10270-1 346,684 36,38 66,62 64,3 | 88,5 | 65,1 | 39,2
D-314 54 99 5,961 EN 10270-1 431,102 26,68 72,32 79,0 | 92,4 | 80,3 | 64,4
D-313W 54 90 5,961 EN 10270-1 377,452 26,68 63,32 78,1 | 89,4 | 80,6 | 64,4
D-339L 50 112 8,063 EN 10270-1 580,403 40,02 71,98 77,2 | 92,7 | 78,0 | 60,8
D-345A 55 100 9,261 EN 10270-1 515,163 44,38 55,63 100,0 | 100,0 | 100,0 | 100,0
D-349A-10 50 95 9,982 EN 10270-1 421,709 52,75 42,25 89,0 | 95,3 | 78,9 | 92,8
D-364R-42 54 92 10,396 EN 10270-1 240,214 68,89 23,11 75,4 | 93,2 | 44,1 | 89,1
D-364J-03 56 117 13,161 EN 10270-1 906,778 48,1 68,9 76,9 | 91,5 | 68,8 | 70,4
D-345 55 85 14,554 EN 10270-1 773,158 31,88 53,13 79,9 | 95,0 | 81,1 | 63,6
D-364F 60 85,4 16,454 EN 10270-1 829,093 35,01 50,39 74,0 | 89,3 | 76,4 | 56,3
D-351 45 95,5 18,089 EN 10270-1 951,641 42,89 52,61 85,0 | 95,6 | 86,1 | 73,3
D-364J-02 56 77 20,681 EN 10270-1 876,677 34,61 42,39 67,0 | 88,7 | 67,5 | 44,8
D-364J-22 48 92 22,079 EN 10270-1 993,5 47 45 75,7 | 89,4 | 77,6 | 60,1
D-375A 56,3 94 23,343 EN 10270-1 933,982 53,99 40,01 64,5 | 90,4 | 63,5 | 39,7
D-376 56,3 115 23,343 EN 10270-1 1424,186 53,99 61,01 63,8 | 88,0 | 63,7 | 39,7
D-364R-82 46 102 24,27 EN 10270-1 740,242 71,5 30,5 68,2 | 86,5 | 72,5 | 45,5
D-381A 46,3 100 29,501 EN 10270-1 745,094 74,74 25,26 68,7 | 89,2 | 72,0 | 45,0
D-375 56,3 80 36,682 EN 10270-1 1506,22 38,94 41,06 55,0 | 85,7 | 54,0 | 25,2
D-389L 50 89 55,936 EN 10270-1 1704,417 58,53 30,47 47,6 | 83,8 | 42,5 | 16,6
D-405A 58 98 60,695 EN 10270-1 1882,881 66,98 31,02 47,3 | 85,1 | 41,6 | 15,3
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-345A

Ursprungsland: DE, German; Druckfeder D-345A
