Druckfeder D-289 Federstahl Ø 3,2 x 51,8 x 117 mm

Staffelpreise - Druckfeder D-289

Bestellmenge Einzelpreis [EUR]
1 5,7800 EUR
2 4,0800 EUR
3 3,8900 EUR
7 3,0700 EUR
17 1,5900 EUR
37 1,2800 EUR
75 1,1200 EUR
125 0,8513 EUR
175 0,7951 EUR
250 0,7263 EUR
350 0,6128 EUR
450 0,5811 EUR

Druckfeder Kaufen

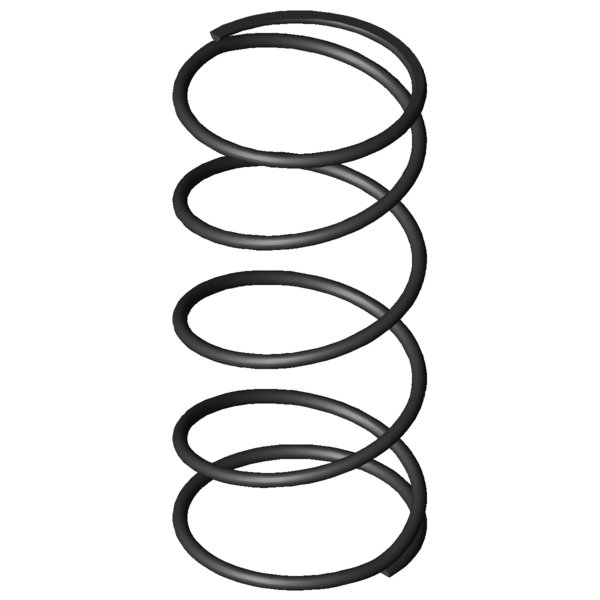

Produktbild Druckfeder D-289
Produktbild Druckfeder D-289
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-289

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 51,8 mm Mittlerer Windungsdurchmesser
De 55 mm Äußerer Windungsdurchmesser
Dd 47,1 mm Dorndurchmesser
Dh 58,4 mm Hülsendurchmesser
L0 117 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 206,145 N Höchstkraft der Feder
Ln 23,12 mm Kleinste Länge der Feder
sn 93,88 mm Größter Federweg bei statischer Belastung
Fndyn 200,089 N Dynamische Höchstkraft
Lndyn 25,88 mm Kleinste Länge dynamische Belastung
shdyn 37,07 mm Größter Federweg dynamische Belastung
S 32,514 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,196 N/mm Federrate
Gewicht 56,9 g Gewicht des Artikels
Fntol 15,02 N (+/-) Toleranz für statische Höchstkraft
Fndtol 14,93 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 5,43 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe O - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-289 Federstahl Ø 3,2 x 51,8 x 117 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-289 Federstahl Ø 3,2 x 51,8 x 117 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-289 Federstahl Ø 3,2 x 51,8 x 117 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-289 Federstahl Ø 3,2 x 51,8 x 117 mm

Kraft-Weg-Berechnung Druckfeder D-289

Anfrageformular Druckfeder D-289 Federstahl Ø 3,2 x 51,8 x 117 mm

Anfrageformular Druckfeder D-289

Ähnliche Druckfedern im Umfeld der Druckfeder D-289 Federstahl Ø 3,2 x 51,8 x 117 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-289 EN 10270-1 3,2 55 117 206,145 23,12 93,88 3,5 2,196 100,0 | 100,0 | 100,0 | 100,0
VD-289 1.4310 3,2 55 117 177,057 23,12 93,88 3,5 1,886 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288X-21 48 103 1,646 EN 10270-1 120,655 29,72 73,28 77,7 | 89,7 | 68,3 | 75,0
D-288G 48 104 1,937 EN 10270-1 162,332 20,21 83,79 86,7 | 87,9 | 84,0 | 88,2
D-289C-02 48 115 2,16 EN 10270-1 181,589 30,93 84,07 94,1 | 95,2 | 88,8 | 98,4
D-289 55 117 2,196 EN 10270-1 206,145 23,12 93,88 100,0 | 100,0 | 100,0 | 100,0
D-313B 60 122 2,725 EN 10270-1 262,424 25,7 96,3 86,9 | 92,2 | 88,0 | 80,6
D-313E-11 48 120 3,258 EN 10270-1 274,052 35,89 84,11 80,3 | 91,2 | 82,4 | 67,4
D-339J-22 58 120 4,96 EN 10270-1 389,4 41,5 78,5 66,8 | 87,8 | 68,3 | 44,3
D-318C 49 103 5,204 EN 10270-1 346,684 36,38 66,62 64,4 | 85,7 | 65,2 | 42,2
D-314 54 99 5,961 EN 10270-1 431,102 26,68 72,32 64,5 | 88,0 | 64,6 | 41,0
D-344A-14 60 120 6,958 EN 10270-1 520,195 45,24 74,76 58,5 | 84,4 | 59,6 | 31,6
D-364R-43 54 135 7,069 EN 10270-1 275,394 96,04 38,96 56,6 | 80,7 | 58,2 | 31,1
D-339L 50 112 8,063 EN 10270-1 580,403 40,02 71,98 42,3 | 78,4 | 38,0 | 10,5
D-346 55 130 9,261 EN 10270-1 793,004 44,38 85,63 43,6 | 82,0 | 36,7 | 12,1
D-345A 55 100 9,261 EN 10270-1 515,163 44,38 55,63 79,9 | 95,0 | 81,1 | 63,6
D-364R-42 54 92 10,396 EN 10270-1 240,214 68,89 23,11 67,3 | 93,3 | 37,3 | 71,4
D-364G 60 128 10,47 EN 10270-1 829,99 48,73 79,27 52,0 | 80,4 | 54,6 | 21,0
D-364J-03 56 117 13,161 EN 10270-1 906,778 48,1 68,9 50,1 | 85,5 | 48,1 | 16,7
D-351A 45 110 13,265 EN 10270-1 731,563 54,85 55,15 53,9 | 88,2 | 50,4 | 23,0
D-364R-71 61 120 14,429 EN 10270-1 974,502 52,46 67,54 47,4 | 80,3 | 46,5 | 15,2
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder D-289

Ursprungsland: DE, German; Druckfeder D-289
