Druckfeder VD-289 Edelstahl Ø 3,2 x 51,8 x 117 mm

Staffelpreise - Druckfeder VD-289

Bestellmenge Einzelpreis [EUR]
1 6,1900 EUR
2 4,3600 EUR
3 4,1600 EUR
7 3,3600 EUR
17 2,1300 EUR
37 1,6200 EUR
75 1,5200 EUR
125 1,2327 EUR
175 1,1268 EUR
250 1,0518 EUR
350 0,9700 EUR
450 0,9095 EUR

Druckfeder Kaufen

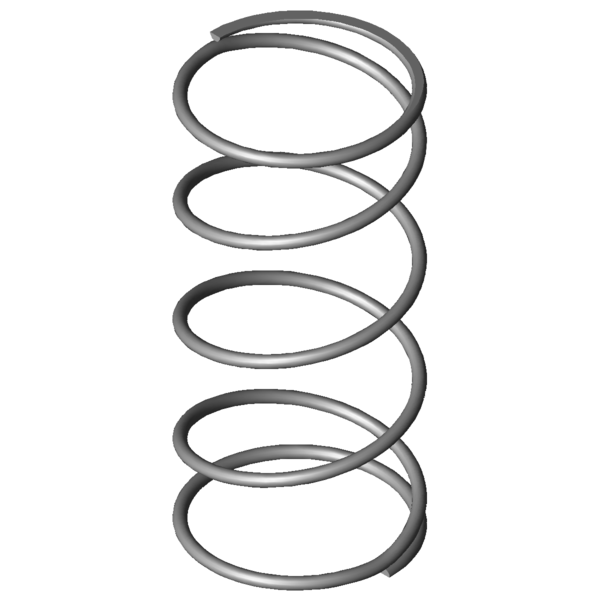

Produktbild Druckfeder VD-289
Produktbild Druckfeder VD-289
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-289

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 51,8 mm Mittlerer Windungsdurchmesser
De 55 mm Äußerer Windungsdurchmesser
Dd 47,1 mm Dorndurchmesser
Dh 58,4 mm Hülsendurchmesser
L0 117 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 177,057 N Höchstkraft der Feder
Ln 23,12 mm Kleinste Länge der Feder
sn 93,88 mm Größter Federweg bei statischer Belastung
Fndyn 171,856 N Dynamische Höchstkraft
Lndyn 25,88 mm Kleinste Länge dynamische Belastung
shdyn 24,55 mm Größter Federweg dynamische Belastung
S 32,514 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,886 N/mm Federrate
Gewicht 56,9 g Gewicht des Artikels
Fntol 15,02 N (+/-) Toleranz für statische Höchstkraft
Fndtol 14,93 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 5,43 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe R - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-289 Edelstahl Ø 3,2 x 51,8 x 117 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-289 Edelstahl Ø 3,2 x 51,8 x 117 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-289 Edelstahl Ø 3,2 x 51,8 x 117 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-289 Edelstahl Ø 3,2 x 51,8 x 117 mm

Kraft-Weg-Berechnung Druckfeder VD-289

Anfrageformular Druckfeder VD-289 Edelstahl Ø 3,2 x 51,8 x 117 mm

Anfrageformular Druckfeder VD-289

Ähnliche Druckfedern im Umfeld der Druckfeder VD-289 Edelstahl Ø 3,2 x 51,8 x 117 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-289 1.4310 3,2 55 117 177,057 23,12 93,88 3,5 1,886 100,0 | 100,0 | 100,0 | 100,0
D-289 EN 10270-1 3,2 55 117 206,145 23,12 93,88 3,5 2,196 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-288X-21 48 103 1,414 1.4310 103,63 29,72 73,28 77,7 | 89,7 | 68,3 | 75,0
VD-288G 48 104 1,664 1.4310 139,427 20,21 83,79 86,7 | 87,9 | 84,0 | 88,2
VD-289C-02 48 115 1,855 1.4310 155,966 30,93 84,07 94,1 | 95,2 | 88,8 | 98,4
VD-289 55 117 1,886 1.4310 177,057 23,12 93,88 100,0 | 100,0 | 100,0 | 100,0
VD-313B 60 122 2,341 1.4310 225,395 25,7 96,3 86,9 | 92,2 | 88,0 | 80,6
VD-313E-11 48 120 2,798 1.4310 235,382 35,89 84,11 80,3 | 91,2 | 82,4 | 67,4
VD-339J-22 58 120 4,26 1.4310 334,429 41,5 78,5 66,8 | 87,8 | 68,3 | 44,3
VD-318C 49 103 4,469 1.4310 297,766 36,38 66,62 64,4 | 85,7 | 65,2 | 42,2
VD-314 54 99 5,12 1.4310 370,272 26,68 72,32 62,3 | 87,6 | 62,4 | 36,8
VD-313W 54 90 5,12 1.4310 324,192 26,68 63,32 61,0 | 85,0 | 61,0 | 36,8
VD-344A-14 60 120 5,976 1.4310 446,733 45,25 74,75 58,5 | 84,4 | 59,6 | 31,6
VD-364R-43 54 135 6,072 1.4310 236,535 96,04 38,96 56,6 | 80,7 | 58,2 | 31,1
VD-339L 50 112 6,926 1.4310 498,506 40,02 71,98 56,4 | 85,9 | 56,1 | 27,2
VD-346 55 130 7,955 1.4310 681,108 44,38 85,63 55,7 | 84,7 | 58,6 | 23,7
VD-345A 55 100 7,955 1.4310 442,472 44,38 55,63 52,2 | 83,2 | 49,6 | 23,7
VD-364R-42 54 92 8,929 1.4310 206,319 68,89 23,11 51,4 | 78,0 | 55,2 | 21,1
VD-364G 60 128 8,993 1.4310 712,875 48,73 79,27 52,0 | 80,4 | 54,6 | 21,0
VD-364J-03 56 117 11,304 1.4310 778,262 48,15 68,85 50,1 | 85,5 | 48,0 | 16,7
VD-351A 45 110 11,393 1.4310 628,337 54,85 55,15 46,7 | 79,9 | 43,5 | 16,6
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder VD-289

Ursprungsland: DE, German; Druckfeder VD-289
