Druckfeder VD-289C-02 Edelstahl Ø 3,2 x 44,8 x 115 mm

Staffelpreise - Druckfeder VD-289C-02

Bestellmenge	Einzelpreis [EUR]
1	6,0600 EUR
2	4,2700 EUR
3	4,0700 EUR
7	3,2700 EUR
17	1,9600 EUR
37	1,5300 EUR
75	1,4100 EUR
125	1,1143 EUR
175	1,0455 EUR
250	0,9455 EUR
350	0,8716 EUR
450	0,8148 EUR

Druckfeder Kaufen

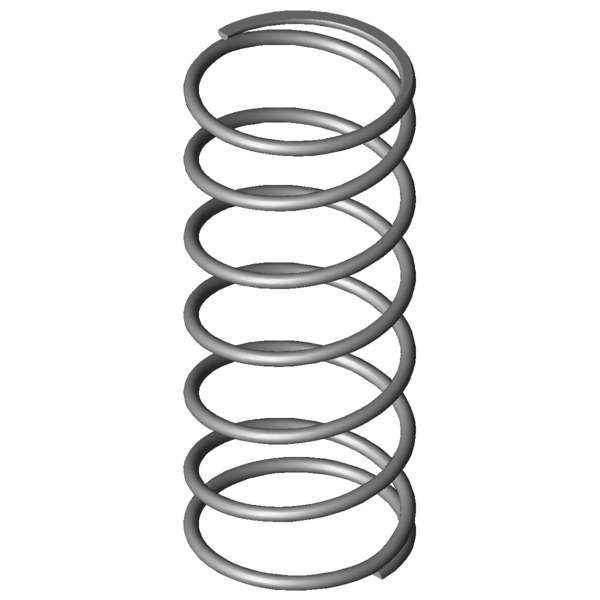

Produktbild Druckfeder VD-289C-02

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-289C-02

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,2	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	44,8	mm	Mittlerer Windungsdurchmesser
De	48	mm	Äußerer Windungsdurchmesser
Dd	40,4	mm	Dorndurchmesser
Dh	50	mm	Hülsendurchmesser
L0	115	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	155,966	N	Höchstkraft der Feder
Ln	30,93	mm	Kleinste Länge der Feder
sn	84,07	mm	Größter Federweg bei statischer Belastung
Fndyn	149,536	N	Dynamische Höchstkraft
Lndyn	34,4	mm	Kleinste Länge dynamische Belastung
shdyn	41,39	mm	Größter Federweg dynamische Belastung
S	20,327	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,855	N/mm	Federrate
Gewicht	67,1057	g	Gewicht des Artikels
Fntol	13,6	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	13,49	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,8	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	5,03	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	Q	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-289C-02 Edelstahl Ø 3,2 x 44,8 x 115 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-289C-02 Edelstahl Ø 3,2 x 44,8 x 115 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-289C-02 Edelstahl Ø 3,2 x 44,8 x 115 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-289C-02 Edelstahl Ø 3,2 x 44,8 x 115 mm

Kraft-Weg-Berechnung Druckfeder VD-289C-02

Anfrageformular Druckfeder VD-289C-02 Edelstahl Ø 3,2 x 44,8 x 115 mm

Anfrageformular Druckfeder VD-289C-02

Ähnliche Druckfedern im Umfeld der Druckfeder VD-289C-02 Edelstahl Ø 3,2 x 44,8 x 115 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-263V-20	46	136	0,755	1.4310	82,769	26,37	109,63	63,9 \| 86,2 \| 64,9 \| 40,7
VD-288X-21	48	103	1,414	1.4310	103,63	29,72	73,28	82,5 \| 94,4 \| 76,8 \| 76,2
VD-288G	48	104	1,664	1.4310	139,427	20,21	83,79	92,3 \| 92,6 \| 94,5 \| 89,7
VD-289C-02	48	115	1,855	1.4310	155,966	30,93	84,07	100,0 \| 100,0 \| 100,0 \| 100,0
VD-289	55	117	1,886	1.4310	177,057	23,12	93,88	94,1 \| 95,2 \| 88,8 \| 98,4
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	87,0 \| 90,1 \| 87,5 \| 83,5
VD-290	43,2	125	2,607	1.4310	247,922	29,89	95,12	80,3 \| 94,0 \| 75,6 \| 71,2
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	81,4 \| 94,9 \| 83,1 \| 66,3
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	65,5 \| 89,2 \| 65,8 \| 41,5
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	58,6 \| 87,7 \| 59,0 \| 29,2
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	57,8 \| 88,2 \| 58,5 \| 26,8
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	49,7 \| 80,9 \| 46,7 \| 21,6
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	52,5 \| 85,5 \| 50,7 \| 21,4
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	51,1 \| 82,1 \| 51,8 \| 19,5
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	49,4 \| 80,7 \| 51,0 \| 16,4
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	48,7 \| 84,5 \| 45,2 \| 16,3
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	48,7 \| 81,1 \| 49,9 \| 15,1
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	44,3 \| 80,3 \| 40,8 \| 11,9
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	41,7 \| 79,4 \| 35,9 \| 9,8

Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder VD-289C-02

Ursprungsland: DE, German; Druckfeder VD-289C-02
