Druckfeder VD-351 Edelstahl Ø 5 x 40 x 95,5 mm

Staffelpreise - Druckfeder VD-351

Bestellmenge	Einzelpreis [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,2200 EUR
175	2,2200 EUR
250	2,2200 EUR
350	2,2200 EUR

Druckfeder Kaufen

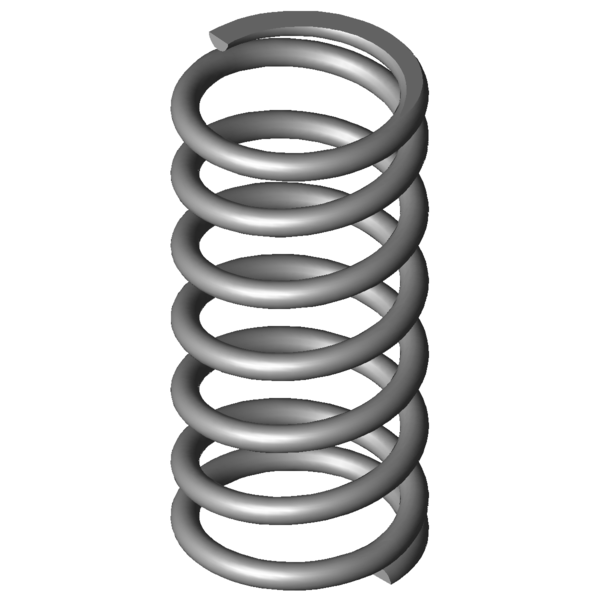

Produktbild Druckfeder VD-351

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-351

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	40	mm	Mittlerer Windungsdurchmesser
De	45	mm	Äußerer Windungsdurchmesser
Dd	34	mm	Dorndurchmesser
Dh	46,5	mm	Hülsendurchmesser
L0	95,5	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	817,361	N	Höchstkraft der Feder
Ln	42,89	mm	Kleinste Länge der Feder
sn	52,61	mm	Größter Federweg bei statischer Belastung
Fndyn	753,662	N	Dynamische Höchstkraft
Lndyn	46,99	mm	Kleinste Länge dynamische Belastung
shdyn	8,8	mm	Größter Federweg dynamische Belastung
S	16,455	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	15,536	N/mm	Federrate
Gewicht	146,2788	g	Gewicht des Artikels
Fntol	48,61	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	47,87	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,9	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AG	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-351 Edelstahl Ø 5 x 40 x 95,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-351 Edelstahl Ø 5 x 40 x 95,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-351 Edelstahl Ø 5 x 40 x 95,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-351 Edelstahl Ø 5 x 40 x 95,5 mm

Kraft-Weg-Berechnung Druckfeder VD-351

Anfrageformular Druckfeder VD-351 Edelstahl Ø 5 x 40 x 95,5 mm

Anfrageformular Druckfeder VD-351

Ähnliche Druckfedern im Umfeld der Druckfeder VD-351 Edelstahl Ø 5 x 40 x 95,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-263V-19	46	87	1,186	1.4310	81,151	18,6	68,4	43,6 \| 79,6 \| 43,4 \| 7,6
VD-288X-21	48	103	1,414	1.4310	103,63	29,72	73,28	44,5 \| 82,2 \| 42,2 \| 9,1
VD-288Y	41	92	1,435	1.4310	71,474	42,2	49,8	47,8 \| 82,5 \| 51,7 \| 9,2
VD-288Z	40	100	1,473	1.4310	82,698	43,85	56,15	47,6 \| 81,5 \| 51,9 \| 9,5
VD-263W	42	91,7	1,585	1.4310	116,938	17,9	73,8	44,3 \| 79,8 \| 42,8 \| 10,2
VD-288G	48	104	1,664	1.4310	139,427	20,21	83,79	43,7 \| 80,5 \| 39,9 \| 10,7
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	48,2 \| 82,0 \| 48,4 \| 14,3
VD-289D	43,2	82	4,096	1.4310	248,443	21,35	60,66	55,6 \| 82,0 \| 58,6 \| 26,4
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	57,7 \| 83,2 \| 62,8 \| 27,0
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	58,2 \| 88,2 \| 57,7 \| 28,8
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	61,9 \| 86,0 \| 63,9 \| 35,7
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	65,1 \| 89,6 \| 64,9 \| 41,0
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	71,3 \| 96,5 \| 62,3 \| 55,2
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	85,0 \| 95,6 \| 86,1 \| 73,3
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	88,7 \| 93,7 \| 90,7 \| 81,9
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	82,4 \| 93,6 \| 74,5 \| 79,1
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	78,0 \| 91,6 \| 67,9 \| 74,5
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	77,8 \| 92,6 \| 79,6 \| 61,3
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	71,7 \| 90,7 \| 63,2 \| 61,3
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	65,2 \| 88,5 \| 65,3 \| 41,9
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	64,5 \| 88,8 \| 64,6 \| 40,2
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	64,4 \| 90,3 \| 63,4 \| 39,7
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	60,9 \| 88,7 \| 59,4 \| 34,5
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	58,0 \| 84,9 \| 56,9 \| 32,3
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	58,1 \| 85,4 \| 58,1 \| 30,7
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	53,6 \| 85,0 \| 50,5 \| 25,2
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	52,1 \| 84,8 \| 49,2 \| 22,3
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	46,1 \| 83,5 \| 39,5 \| 15,3
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	44,6 \| 80,9 \| 38,4 \| 14,5

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder VD-351

Ursprungsland: DE, German; Druckfeder VD-351
