Druckfeder VD-288Y Edelstahl Ø 3 x 38 x 92 mm

Staffelpreise - Druckfeder VD-288Y

Bestellmenge	Einzelpreis [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Druckfeder Kaufen

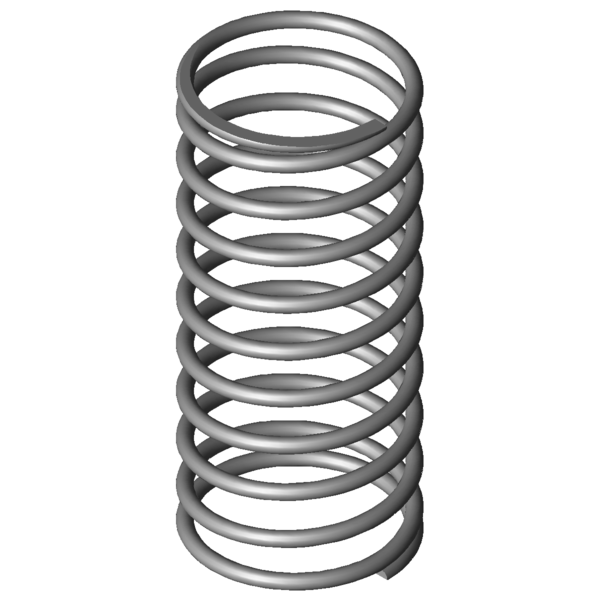

Produktbild Druckfeder VD-288Y

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-288Y

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	38	mm	Mittlerer Windungsdurchmesser
De	41	mm	Äußerer Windungsdurchmesser
Dd	34,1	mm	Dorndurchmesser
Dh	42,1	mm	Hülsendurchmesser
L0	92	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	71,474	N	Höchstkraft der Feder
Ln	42,2	mm	Kleinste Länge der Feder
sn	49,8	mm	Größter Federweg bei statischer Belastung
Fndyn	64,869	N	Dynamische Höchstkraft
Lndyn	46,8	mm	Kleinste Länge dynamische Belastung
shdyn	45,2	mm	Größter Federweg dynamische Belastung
S	9,889	mm	Steigung der Feder
n	9	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,435	N/mm	Federrate
Gewicht	73,3735	g	Gewicht des Artikels
Fntol	10,3	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	10,19	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	5,4	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	M	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-288Y Edelstahl Ø 3 x 38 x 92 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-288Y Edelstahl Ø 3 x 38 x 92 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-288Y Edelstahl Ø 3 x 38 x 92 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-288Y Edelstahl Ø 3 x 38 x 92 mm

Kraft-Weg-Berechnung Druckfeder VD-288Y

Anfrageformular Druckfeder VD-288Y Edelstahl Ø 3 x 38 x 92 mm

Anfrageformular Druckfeder VD-288Y

Ähnliche Druckfedern im Umfeld der Druckfeder VD-288Y Edelstahl Ø 3 x 38 x 92 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-263D-13	42	75	0,26	1.4310	6,984	48,15	26,85	44,7 \| 84,2 \| 31,8 \| 18,1
VD-263V-19	46	87	1,186	1.4310	81,151	18,6	68,4	84,0 \| 89,0 \| 80,4 \| 82,7
VD-263E	38	86,6	1,276	1.4310	90,204	15,93	70,67	83,5 \| 86,7 \| 74,9 \| 88,9
VD-288Y	41	92	1,435	1.4310	71,474	42,2	49,8	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z	40	100	1,473	1.4310	82,698	43,85	56,15	93,8 \| 96,5 \| 87,6 \| 97,4
VD-263W	42	91,7	1,585	1.4310	116,938	17,9	73,8	82,8 \| 93,5 \| 64,3 \| 90,6
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	73,2 \| 93,7 \| 61,3 \| 64,6
VD-288Z-12	37	87,1	3,279	1.4310	195,968	27,33	59,77	66,2 \| 95,0 \| 59,9 \| 43,8
VD-289D	43,2	82	4,096	1.4310	248,443	21,35	60,66	61,0 \| 92,6 \| 55,4 \| 35,0
VD-295	35,2	88,5	5,091	1.4310	305,964	28,4	60,1	57,7 \| 91,9 \| 53,1 \| 28,2
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	56,9 \| 93,3 \| 51,6 \| 25,9
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	50,6 \| 85,3 \| 43,9 \| 22,6
VD-326A	36	92	8,042	1.4310	348,52	48,66	43,34	53,1 \| 87,6 \| 53,8 \| 17,8
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	46,9 \| 83,8 \| 46,2 \| 10,7
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	47,8 \| 82,5 \| 51,7 \| 9,2
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	45,6 \| 80,0 \| 49,4 \| 7,6
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	43,3 \| 82,7 \| 40,0 \| 7,3
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	46,3 \| 80,8 \| 52,4 \| 5,7
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	37,6 \| 76,1 \| 30,9 \| 5,7

Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder VD-288Y

Ursprungsland: DE, German; Druckfeder VD-288Y
