Druckfeder VD-339L Edelstahl Ø 4,5 x 45,5 x 112 mm

Staffelpreise - Druckfeder VD-339L

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,2200 EUR
175 2,2200 EUR
250 2,2200 EUR
350 2,2200 EUR

Druckfeder Kaufen

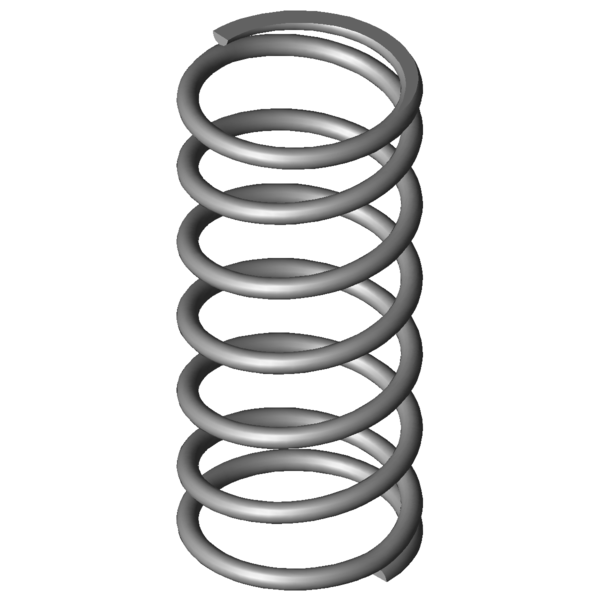

Produktbild Druckfeder VD-339L
Produktbild Druckfeder VD-339L
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-339L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 45,5 mm Mittlerer Windungsdurchmesser
De 50 mm Äußerer Windungsdurchmesser
Dd 39,7 mm Dorndurchmesser
Dh 52 mm Hülsendurchmesser
L0 112 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 498,506 N Höchstkraft der Feder
Ln 40,02 mm Kleinste Länge der Feder
sn 71,98 mm Größter Federweg bei statischer Belastung
Fndyn 476,763 N Dynamische Höchstkraft
Lndyn 43,16 mm Kleinste Länge dynamische Belastung
shdyn 15,03 mm Größter Federweg dynamische Belastung
S 19,545 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 6,926 N/mm Federrate
Gewicht 134,7777 g Gewicht des Artikels
Fntol 30,97 N (+/-) Toleranz für statische Höchstkraft
Fndtol 30,59 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,76 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe #AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-339L Edelstahl Ø 4,5 x 45,5 x 112 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-339L Edelstahl Ø 4,5 x 45,5 x 112 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-339L Edelstahl Ø 4,5 x 45,5 x 112 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-339L Edelstahl Ø 4,5 x 45,5 x 112 mm

Kraft-Weg-Berechnung Druckfeder VD-339L

Anfrageformular Druckfeder VD-339L Edelstahl Ø 4,5 x 45,5 x 112 mm

Anfrageformular Druckfeder VD-339L

Ähnliche Druckfedern im Umfeld der Druckfeder VD-339L Edelstahl Ø 4,5 x 45,5 x 112 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-339L 1.4310 4,5 50 112 498,506 40,02 71,98 5,5 6,926 100,0 | 100,0 | 100,0 | 100,0
D-339L EN 10270-1 4,5 50 112 580,403 40,02 71,98 5,5 8,063 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-288X-21 48 103 1,414 1.4310 103,63 29,72 73,28 54,9 | 84,9 | 59,5 | 20,4
VD-288G 48 104 1,664 1.4310 139,427 20,21 83,79 54,9 | 83,7 | 56,9 | 24,0
VD-289C-02 48 115 1,855 1.4310 155,966 30,93 84,07 57,8 | 88,2 | 58,5 | 26,8
VD-289 55 117 1,886 1.4310 177,057 23,12 93,88 62,7 | 79,1 | 67,5 | 41,4
VD-313E-11 48 120 2,798 1.4310 235,382 35,89 84,11 65,5 | 89,8 | 66,4 | 40,4
VD-339J-22 58 120 4,26 1.4310 334,429 41,5 78,5 91,3 | 88,3 | 91,9 | 93,5
VD-318C 49 103 4,469 1.4310 297,766 36,38 66,62 77,9 | 93,0 | 76,1 | 64,5
VD-314 54 99 5,12 1.4310 370,272 26,68 72,32 83,6 | 90,0 | 86,9 | 73,9
VD-320 44 105 6,364 1.4310 442,273 35,5 69,5 91,6 | 90,2 | 92,6 | 91,9
VD-339L 50 112 6,926 1.4310 498,506 40,02 71,98 100,0 | 100,0 | 100,0 | 100,0
VD-345A 55 100 7,955 1.4310 442,472 44,38 55,63 86,7 | 90,1 | 83,0 | 87,1
VD-349A-10 50 95 8,573 1.4310 362,204 52,75 42,25 79,4 | 91,6 | 65,7 | 80,8
VD-339N-05 41 115 8,681 1.4310 521,717 54,9 60,1 87,5 | 93,1 | 89,5 | 79,8
VD-364J-03 56 117 11,304 1.4310 778,262 48,15 68,85 64,9 | 88,5 | 65,8 | 40,3
VD-351A 45 110 11,393 1.4310 628,337 54,85 55,15 77,2 | 92,7 | 78,0 | 60,8
VD-364J-23 48 135 12,271 1.4310 838,71 66,65 68,35 73,5 | 86,9 | 77,2 | 56,4
VD-351 45 95,5 15,536 1.4310 817,361 42,89 52,61 66,7 | 88,4 | 67,0 | 44,6
VD-364J-22 48 92 18,964 1.4310 853,379 47 45 61,2 | 86,7 | 60,5 | 36,5
VD-376 56,3 115 20,049 1.4310 1223,227 53,99 61,01 53,1 | 84,2 | 52,3 | 22,7
VD-364R-82 46 102 20,846 1.4310 635,79 71,5 30,5 59,9 | 86,0 | 60,4 | 33,2
VD-381A 46,3 100 25,338 1.4310 639,958 74,74 25,26 56,1 | 84,4 | 56,5 | 27,3
VD-364R-07 39 115 33,823 1.4310 1623,518 67 48 51,2 | 84,3 | 48,7 | 20,5
VD-389L 50 89 48,043 1.4310 1463,917 58,53 30,47 44,6 | 81,3 | 38,2 | 14,4
VD-389N-02 46 110 50,595 1.4310 2014,62 70,18 39,82 46,2 | 84,8 | 40,0 | 13,7
VD-406 58 110 52,131 1.4310 2242,769 66,98 43,02 44,8 | 80,2 | 41,0 | 13,3
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder VD-339L

Ursprungsland: DE, German; Druckfeder VD-339L
