Druckfeder VD-364G Edelstahl Ø 5,5 x 54,5 x 128 mm

Staffelpreise - Druckfeder VD-364G

Bestellmenge	Einzelpreis [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Druckfeder Kaufen

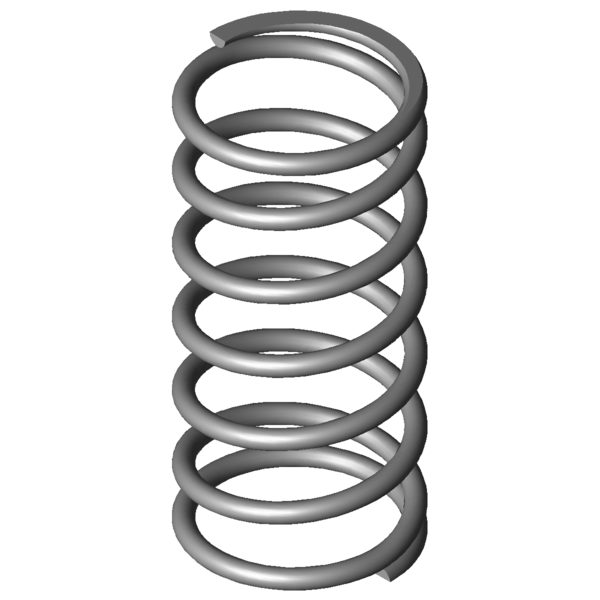

Produktbild Druckfeder VD-364G

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-364G

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5,5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	54,5	mm	Mittlerer Windungsdurchmesser
De	60	mm	Äußerer Windungsdurchmesser
Dd	47,5	mm	Dorndurchmesser
Dh	62,2	mm	Hülsendurchmesser
L0	128	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	712,875	N	Höchstkraft der Feder
Ln	48,73	mm	Kleinste Länge der Feder
sn	79,27	mm	Größter Federweg bei statischer Belastung
Fndyn	679,244	N	Dynamische Höchstkraft
Lndyn	52,47	mm	Kleinste Länge dynamische Belastung
shdyn	19,02	mm	Größter Federweg dynamische Belastung
S	22,273	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	8,993	N/mm	Federrate
Gewicht	241,1589	g	Gewicht des Artikels
Fntol	44,26	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	43,67	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,04	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AK	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-364G Edelstahl Ø 5,5 x 54,5 x 128 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-364G Edelstahl Ø 5,5 x 54,5 x 128 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-364G Edelstahl Ø 5,5 x 54,5 x 128 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-364G Edelstahl Ø 5,5 x 54,5 x 128 mm

Kraft-Weg-Berechnung Druckfeder VD-364G

Anfrageformular Druckfeder VD-364G Edelstahl Ø 5,5 x 54,5 x 128 mm

Anfrageformular Druckfeder VD-364G

Ähnliche Druckfedern im Umfeld der Druckfeder VD-364G Edelstahl Ø 5,5 x 54,5 x 128 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-289	55	117	1,886	1.4310	177,057	23,12	93,88	52,0 \| 80,4 \| 54,6 \| 21,0
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	54,7 \| 84,9 \| 54,4 \| 24,8
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	56,6 \| 86,9 \| 57,0 \| 26,0
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	58,2 \| 79,7 \| 63,6 \| 31,1
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	59,9 \| 82,7 \| 60,9 \| 36,2
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	64,9 \| 93,1 \| 57,6 \| 44,2
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	70,4 \| 90,7 \| 73,0 \| 47,4
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	74,5 \| 89,3 \| 77,0 \| 57,2
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	79,9 \| 94,9 \| 78,5 \| 66,5
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	67,7 \| 94,3 \| 41,2 \| 67,5
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	81,4 \| 91,0 \| 83,7 \| 69,5
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	92,1 \| 93,7 \| 94,1 \| 88,4
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	100,0 \| 100,0 \| 100,0 \| 100,0
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	89,6 \| 88,1 \| 85,8 \| 94,7
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	87,9 \| 94,9 \| 89,2 \| 79,6
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	83,5 \| 91,6 \| 85,6 \| 73,3
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	84,1 \| 94,6 \| 85,2 \| 72,6
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	81,2 \| 90,9 \| 83,3 \| 69,3
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	67,6 \| 90,3 \| 67,6 \| 44,9
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	61,1 \| 86,4 \| 61,4 \| 35,5
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	60,1 \| 81,6 \| 64,2 \| 34,5
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	54,7 \| 84,2 \| 53,2 \| 26,7
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	55,3 \| 81,8 \| 57,3 \| 26,7
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	48,0 \| 83,8 \| 43,0 \| 17,3
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	46,5 \| 80,7 \| 41,6 \| 17,2
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	44,9 \| 77,3 \| 43,2 \| 14,1
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	45,1 \| 83,0 \| 38,4 \| 13,9
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	44,7 \| 81,2 \| 39,3 \| 13,7

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder VD-364G

Ursprungsland: DE, German; Druckfeder VD-364G
