Druckfeder VD-313B Edelstahl Ø 3,6 x 56,4 x 122 mm

Staffelpreise - Druckfeder VD-313B

Bestellmenge	Einzelpreis [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1212 EUR
175	2,1185 EUR
250	2,0658 EUR
350	2,0208 EUR

Druckfeder Kaufen

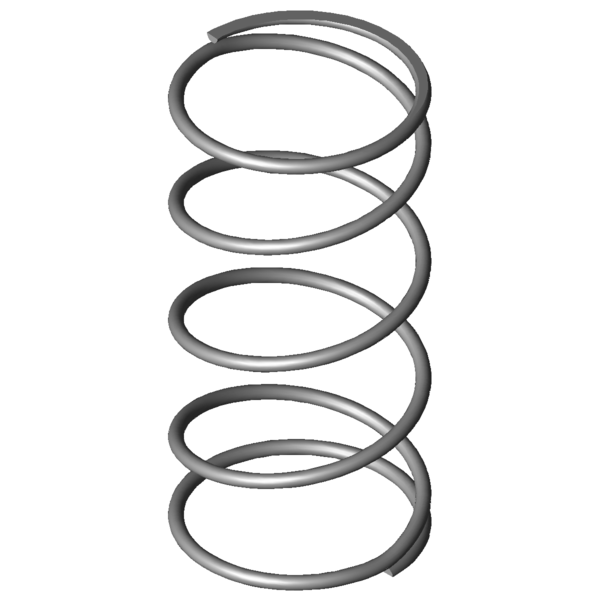

Produktbild Druckfeder VD-313B

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313B

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,6	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	56,4	mm	Mittlerer Windungsdurchmesser
De	60	mm	Äußerer Windungsdurchmesser
Dd	51,3	mm	Dorndurchmesser
Dh	63,3	mm	Hülsendurchmesser
L0	122	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	225,395	N	Höchstkraft der Feder
Ln	25,7	mm	Kleinste Länge der Feder
sn	96,3	mm	Größter Federweg bei statischer Belastung
Fndyn	218,488	N	Dynamische Höchstkraft
Lndyn	28,65	mm	Kleinste Länge dynamische Belastung
shdyn	22,93	mm	Größter Federweg dynamische Belastung
S	33,829	mm	Steigung der Feder
n	3,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	2,341	N/mm	Federrate
Gewicht	78,4092	g	Gewicht des Artikels
Fntol	18,65	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	18,53	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,1	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	5,4	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AF	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313B Edelstahl Ø 3,6 x 56,4 x 122 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313B Edelstahl Ø 3,6 x 56,4 x 122 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313B Edelstahl Ø 3,6 x 56,4 x 122 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313B Edelstahl Ø 3,6 x 56,4 x 122 mm

Kraft-Weg-Berechnung Druckfeder VD-313B

Anfrageformular Druckfeder VD-313B Edelstahl Ø 3,6 x 56,4 x 122 mm

Anfrageformular Druckfeder VD-313B

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313B Edelstahl Ø 3,6 x 56,4 x 122 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-289C-02	48	115	1,855	1.4310	155,966	30,93	84,07	81,7 \| 87,7 \| 78,2 \| 79,3
VD-289	55	117	1,886	1.4310	177,057	23,12	93,88	86,9 \| 92,2 \| 88,0 \| 80,6
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	93,1 \| 89,1 \| 95,1 \| 95,1
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	89,3 \| 92,8 \| 91,5 \| 83,6
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	72,3 \| 80,3 \| 77,7 \| 58,9
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	73,7 \| 91,7 \| 74,5 \| 54,9
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	69,0 \| 82,6 \| 72,8 \| 51,4
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	66,9 \| 87,0 \| 68,0 \| 45,7
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	64,4 \| 90,1 \| 64,0 \| 39,2
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	62,7 \| 81,6 \| 67,9 \| 38,6
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	63,1 \| 86,2 \| 65,8 \| 37,5
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	59,6 \| 85,0 \| 60,0 \| 33,8
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	58,8 \| 85,8 \| 61,0 \| 29,4
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	55,2 \| 81,9 \| 54,4 \| 29,4
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	56,6 \| 86,9 \| 57,0 \| 26,0
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	51,9 \| 84,9 \| 50,2 \| 20,7
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	51,0 \| 85,6 \| 48,5 \| 18,9
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	48,0 \| 79,4 \| 46,6 \| 18,0

Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder VD-313B

Ursprungsland: DE, German; Druckfeder VD-313B
