Druckfeder D-339J-22 Federstahl Ø 4,5 x 53,5 x 120 mm

Staffelpreise - Druckfeder D-339J-22

Bestellmenge Einzelpreis [EUR]
1 12,9200 EUR
2 10,2900 EUR
3 5,8600 EUR
7 3,7100 EUR
17 2,3700 EUR
37 2,0000 EUR
75 1,9100 EUR
125 1,8670 EUR
175 1,8647 EUR
250 1,8186 EUR
350 1,7923 EUR

Druckfeder Kaufen

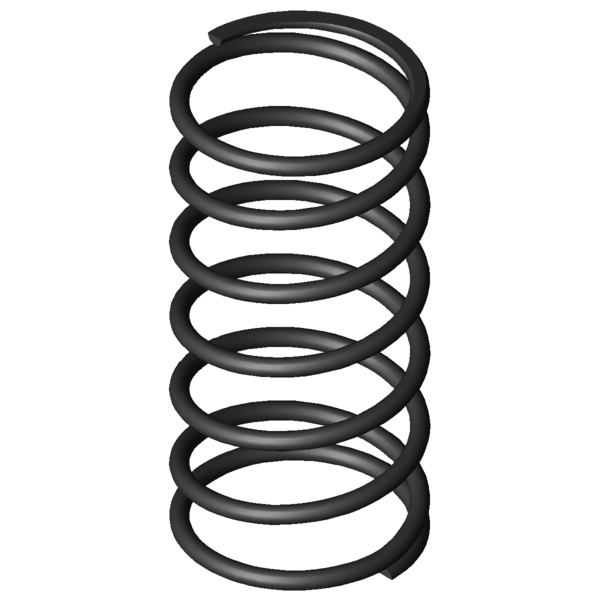

Produktbild Druckfeder D-339J-22
Produktbild Druckfeder D-339J-22
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-339J-22

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 53,5 mm Mittlerer Windungsdurchmesser
De 58 mm Äußerer Windungsdurchmesser
Dd 47,8 mm Dorndurchmesser
Dh 59,3 mm Hülsendurchmesser
L0 120 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 389,4 N Höchstkraft der Feder
Ln 41,5 mm Kleinste Länge der Feder
sn 78,5 mm Größter Federweg bei statischer Belastung
Fndyn 370,026 N Dynamische Höchstkraft
Lndyn 45,4 mm Kleinste Länge dynamische Belastung
shdyn 49,2 mm Größter Federweg dynamische Belastung
S 21 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 4,96 N/mm Federrate
Gewicht 158,4748 g Gewicht des Artikels
Fntol 26,5 N (+/-) Toleranz für statische Höchstkraft
Fndtol 25,9 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AD - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-339J-22 Federstahl Ø 4,5 x 53,5 x 120 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-339J-22 Federstahl Ø 4,5 x 53,5 x 120 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-339J-22 Federstahl Ø 4,5 x 53,5 x 120 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-339J-22 Federstahl Ø 4,5 x 53,5 x 120 mm

Kraft-Weg-Berechnung Druckfeder D-339J-22

Anfrageformular Druckfeder D-339J-22 Federstahl Ø 4,5 x 53,5 x 120 mm

Anfrageformular Druckfeder D-339J-22

Ähnliche Druckfedern im Umfeld der Druckfeder D-339J-22 Federstahl Ø 4,5 x 53,5 x 120 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-339J-22 EN 10270-1 4,5 58 120 389,4 41,5 78,5 5,5 4,96 70,6 | 87,3 | 72,4 | 52,3
VD-339J-22 1.4310 4,5 58 120 334,429 41,5 78,5 5,5 4,26 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-289C-02 48 115 2,16 EN 10270-1 181,589 30,93 84,07 65,6 | 83,2 | 70,0 | 43,5
D-289 55 117 2,196 EN 10270-1 206,145 23,12 93,88 66,8 | 87,8 | 68,3 | 44,3
D-313B 60 122 2,725 EN 10270-1 262,424 25,7 96,3 93,1 | 89,1 | 95,1 | 95,1
D-290 43,2 125 3,035 EN 10270-1 288,652 29,89 95,12 73,3 | 80,5 | 78,3 | 61,2
D-313E-11 48 120 3,258 EN 10270-1 274,052 35,89 84,11 78,4 | 87,6 | 81,9 | 65,7
D-339J-22 58 120 4,96 EN 10270-1 389,4 41,5 78,5 70,6 | 87,3 | 72,4 | 52,3
D-318C 49 103 5,204 EN 10270-1 346,684 36,38 66,62 89,6 | 86,4 | 86,9 | 95,3
D-314 54 99 5,961 EN 10270-1 431,102 26,68 72,32 87,5 | 88,2 | 91,2 | 83,2
D-344A-14 60 120 6,958 EN 10270-1 520,195 45,24 74,76 61,5 | 85,3 | 61,9 | 37,2
D-364R-43 54 135 7,069 EN 10270-1 275,394 96,04 38,96 62,2 | 82,4 | 67,6 | 36,7
D-340 68 120 7,275 EN 10270-1 629,924 33,42 86,58 67,7 | 87,6 | 68,8 | 46,8
D-339L 50 112 8,063 EN 10270-1 580,403 40,02 71,98 54,9 | 84,9 | 59,5 | 20,4
D-346 55 130 9,261 EN 10270-1 793,004 44,38 85,63 57,2 | 85,4 | 58,2 | 28,0
D-345A 55 100 9,261 EN 10270-1 515,163 44,38 55,63 49,6 | 81,5 | 49,7 | 17,8
D-364G 60 128 10,47 EN 10270-1 829,99 48,73 79,27 54,7 | 84,9 | 54,4 | 24,8
D-364J-03 56 117 13,161 EN 10270-1 906,778 48,1 68,9 65,0 | 92,0 | 65,4 | 37,7
D-364R-71 61 120 14,429 EN 10270-1 974,502 52,46 67,54 62,5 | 90,0 | 63,0 | 34,4
D-376A 56,3 140 15,104 EN 10270-1 958,149 76,56 63,44 59,4 | 84,7 | 60,7 | 32,8
D-376 56,3 115 23,343 EN 10270-1 1424,186 53,99 61,01 54,0 | 88,1 | 52,5 | 21,3
D-375A 56,3 94 23,343 EN 10270-1 933,982 53,99 40,01 50,0 | 82,3 | 46,3 | 21,2
D-406A 58 147 39,273 EN 10270-1 2050,686 94,78 52,22 44,9 | 79,3 | 42,8 | 12,6
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-339J-22

Ursprungsland: DE, German; Druckfeder D-339J-22
