Druckfeder D-340 Federstahl Ø 5 x 63 x 120 mm

Staffelpreise - Druckfeder D-340

Bestellmenge Einzelpreis [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7081 EUR
175 1,7063 EUR
250 1,6746 EUR
350 1,6471 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-340
Produktbild Druckfeder D-340
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-340

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 63 mm Mittlerer Windungsdurchmesser
De 68 mm Äußerer Windungsdurchmesser
Dd 56,5 mm Dorndurchmesser
Dh 71 mm Hülsendurchmesser
L0 120 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 629,924 N Höchstkraft der Feder
Ln 33,42 mm Kleinste Länge der Feder
sn 86,58 mm Größter Federweg bei statischer Belastung
Fndyn 583,489 N Dynamische Höchstkraft
Lndyn 39,8 mm Kleinste Länge dynamische Belastung
shdyn 30,55 mm Größter Federweg dynamische Belastung
S 32,857 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 7,275 N/mm Federrate
Gewicht 168,952 g Gewicht des Artikels
Fntol 36,62 N (+/-) Toleranz für statische Höchstkraft
Fndtol 36,3 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,74 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AC - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-340 Federstahl Ø 5 x 63 x 120 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-340 Federstahl Ø 5 x 63 x 120 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-340 Federstahl Ø 5 x 63 x 120 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-340 Federstahl Ø 5 x 63 x 120 mm

Kraft-Weg-Berechnung Druckfeder D-340

Anfrageformular Druckfeder D-340 Federstahl Ø 5 x 63 x 120 mm

Anfrageformular Druckfeder D-340

Ähnliche Druckfedern im Umfeld der Druckfeder D-340 Federstahl Ø 5 x 63 x 120 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-340 EN 10270-1 5 68 120 629,924 33,42 86,58 3,5 7,275 100,0 | 100,0 | 100,0 | 100,0
VD-340 1.4310 5 68 120 541,039 33,42 86,58 3,5 6,249 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-289 55 117 2,196 EN 10270-1 206,145 23,12 93,88 57,8 | 80,8 | 62,5 | 30,2
D-313R-01 70 133 2,592 EN 10270-1 269,247 29,12 103,88 62,6 | 89,1 | 63,0 | 35,6
D-313S 70 145 2,592 EN 10270-1 300,349 29,12 115,88 61,2 | 86,6 | 61,2 | 35,6
D-313B 60 122 2,725 EN 10270-1 262,424 25,7 96,3 63,1 | 86,2 | 65,8 | 37,5
D-364R-32 69 136 4,625 EN 10270-1 292,723 72,71 63,29 71,8 | 92,0 | 59,8 | 63,6
D-339J-10 68 91 4,662 EN 10270-1 279,555 31,03 59,97 69,8 | 88,6 | 56,8 | 64,1
D-339J-22 58 120 4,96 EN 10270-1 389,4 41,5 78,5 78,7 | 91,8 | 76,2 | 68,2
D-339Z-01 75 117 5,304 EN 10270-1 438,119 34,4 82,61 83,8 | 96,1 | 82,5 | 72,9
D-364E-12 70 147 6,317 EN 10270-1 609,416 50,52 96,48 90,0 | 89,9 | 93,2 | 86,8
D-364E-04 80 120 6,441 EN 10270-1 531,61 37,47 82,53 90,1 | 92,0 | 89,9 | 88,5
D-344A-14 60 120 6,958 EN 10270-1 520,195 45,24 74,76 92,1 | 96,1 | 84,5 | 95,6
D-340 68 120 7,275 EN 10270-1 629,924 33,42 86,58 100,0 | 100,0 | 100,0 | 100,0
D-364E-10 70 95 9,926 EN 10270-1 584,141 36,15 58,85 80,9 | 89,1 | 80,4 | 73,3
D-364G 60 128 10,47 EN 10270-1 829,99 48,73 79,27 81,4 | 91,0 | 83,7 | 69,5
D-369C 78,3 110 12,285 EN 10270-1 845,433 41,18 68,82 74,1 | 86,0 | 77,0 | 59,2
D-364J-03 56 117 13,161 EN 10270-1 906,778 48,1 68,9 73,4 | 90,3 | 74,5 | 55,3
D-364R-71 61 120 14,429 EN 10270-1 974,502 52,46 67,54 70,9 | 91,0 | 71,3 | 50,4
D-370 69,3 105 18,338 EN 10270-1 1188,958 40,16 64,84 64,0 | 88,3 | 63,9 | 39,7
D-389F 75 102 22,226 EN 10270-1 1279,828 44,42 57,58 57,7 | 82,4 | 57,9 | 32,7
D-376 56,3 115 23,343 EN 10270-1 1424,186 53,99 61,01 58,2 | 86,0 | 57,3 | 31,2
D-401 71 140 30,342 EN 10270-1 2169,66 68,49 71,51 53,7 | 81,3 | 55,8 | 24,0
D-400 71 95 47,68 EN 10270-1 2173,994 49,4 45,6 45,1 | 79,1 | 40,8 | 15,3
D-406 58 110 60,695 EN 10270-1 2611,224 66,98 43,02 42,9 | 79,8 | 36,9 | 12,0
D-431 73 135 74,077 EN 10270-1 3794,636 83,77 51,23 41,7 | 77,3 | 37,9 | 9,8
D-414K 63 111 77,178 EN 10270-1 2768,916 75,12 35,88 40,6 | 80,2 | 32,1 | 9,4
D-492 75 140 103,451 EN 10270-1 5004,765 91,62 48,38 38,4 | 73,9 | 34,2 | 7,0
D-436 60 110 148,182 EN 10270-1 4065,739 82,56 27,44 35,0 | 76,6 | 23,6 | 4,9
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-340

Ursprungsland: DE, German; Druckfeder D-340

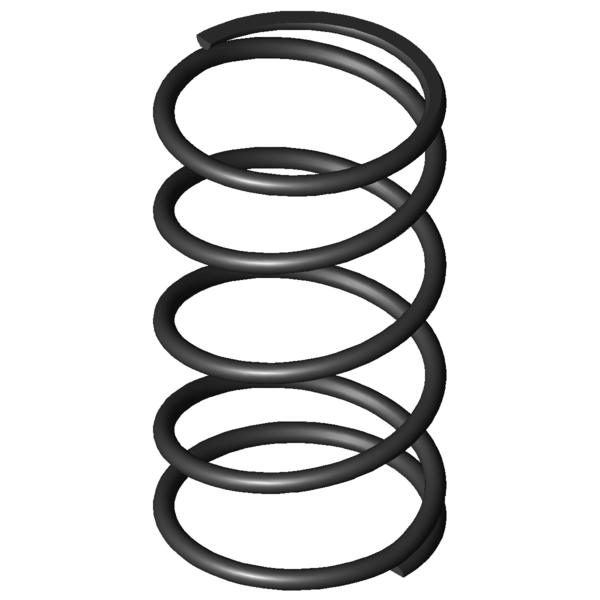

Produktbild - Druckfedern D-340

Produktbild - Druckfedern D-340

QR-Code: Druckfeder D-340

QR-Code - Druckfedern - D-340 | https://www.federnshop.com/de/produkte/druckfedern/d-340.html
