Druckfeder D-364E-04 Federstahl Ø 5,5 x 74,5 x 120 mm

Staffelpreise - Druckfeder D-364E-04

Bestellmenge Einzelpreis [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9376 EUR
175 2,9180 EUR
250 2,8813 EUR
350 2,8095 EUR

Druckfeder Kaufen

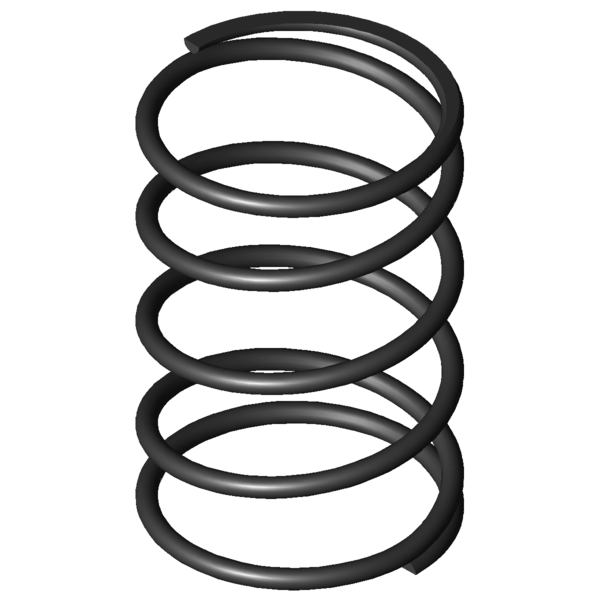

Produktbild Druckfeder D-364E-04
Produktbild Druckfeder D-364E-04
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364E-04

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 74,5 mm Mittlerer Windungsdurchmesser
De 80 mm Äußerer Windungsdurchmesser
Dd 67,6 mm Dorndurchmesser
Dh 81,5 mm Hülsendurchmesser
L0 120 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 531,61 N Höchstkraft der Feder
Ln 37,47 mm Kleinste Länge der Feder
sn 82,53 mm Größter Federweg bei statischer Belastung
Fndyn 508,228 N Dynamische Höchstkraft
Lndyn 41,1 mm Kleinste Länge dynamische Belastung
shdyn 45,5 mm Größter Federweg dynamische Belastung
S 32,714 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 6,441 N/mm Federrate
Gewicht 241,7489 g Gewicht des Artikels
Fntol 39,3 N (+/-) Toleranz für statische Höchstkraft
Fndtol 38,9 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,8 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AK - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364E-04 Federstahl Ø 5,5 x 74,5 x 120 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364E-04 Federstahl Ø 5,5 x 74,5 x 120 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364E-04 Federstahl Ø 5,5 x 74,5 x 120 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364E-04 Federstahl Ø 5,5 x 74,5 x 120 mm

Kraft-Weg-Berechnung Druckfeder D-364E-04

Anfrageformular Druckfeder D-364E-04 Federstahl Ø 5,5 x 74,5 x 120 mm

Anfrageformular Druckfeder D-364E-04

Ähnliche Druckfedern im Umfeld der Druckfeder D-364E-04 Federstahl Ø 5,5 x 74,5 x 120 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364E-04 EN 10270-1 5,5 80 120 531,61 37,47 82,53 3,5 6,441 100,0 | 100,0 | 100,0 | 100,0
VD-364E-04 1.4310 5,5 80 120 456,432 37,5 82,5 3,5 5,533 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-313R-01 70 133 2,592 EN 10270-1 269,247 29,12 103,88 62,9 | 83,5 | 65,0 | 40,2
D-313B 60 122 2,725 EN 10270-1 262,424 25,7 96,3 63,1 | 79,6 | 67,5 | 42,3
D-339F 75 146 3,406 EN 10270-1 387,897 32,12 113,88 70,5 | 85,9 | 72,7 | 52,9
D-364R-32 69 136 4,625 EN 10270-1 292,723 72,71 63,29 76,2 | 90,9 | 65,9 | 71,8
D-339J-22 58 120 4,96 EN 10270-1 389,4 41,5 78,5 82,0 | 84,8 | 84,2 | 77,0
D-339Z-01 75 117 5,304 EN 10270-1 438,119 34,4 82,61 89,2 | 94,1 | 91,2 | 82,3
D-364E-04 80 120 6,441 EN 10270-1 531,61 37,47 82,53 100,0 | 100,0 | 100,0 | 100,0
D-344A-14 60 120 6,958 EN 10270-1 520,195 45,24 74,76 91,8 | 88,6 | 94,2 | 92,6
D-340 68 120 7,275 EN 10270-1 629,924 33,42 86,58 90,1 | 92,0 | 89,9 | 88,5
D-364W 86,3 102 8,956 EN 10270-1 535,646 42,19 59,81 82,0 | 88,3 | 85,9 | 71,9
D-365 86,3 145 8,956 EN 10270-1 920,734 42,19 102,81 76,2 | 87,6 | 69,0 | 71,9
D-364R-60 77 102 10,54 EN 10270-1 658,619 39,51 62,49 76,8 | 91,0 | 78,2 | 61,1
D-369C 78,3 110 12,285 EN 10270-1 845,433 41,18 68,82 72,6 | 92,3 | 73,1 | 52,4
D-389E-20 89 115 12,675 EN 10270-1 874,706 45,99 69,01 70,4 | 88,1 | 72,2 | 50,8
D-364R-71 61 120 14,429 EN 10270-1 974,502 52,46 67,54 67,4 | 89,3 | 68,2 | 44,6
D-394A 98 125 16,354 EN 10270-1 1191,4 52,15 72,85 62,7 | 82,1 | 66,4 | 39,4
D-370 69,3 105 18,338 EN 10270-1 1188,958 40,16 64,84 61,3 | 87,1 | 61,6 | 35,1
D-399B 81 147 19,503 EN 10270-1 1503,751 69,9 77,1 60,2 | 83,0 | 64,4 | 33,0
D-389F 75 102 22,226 EN 10270-1 1279,828 44,42 57,58 56,8 | 85,8 | 55,7 | 29,0
D-395 88 125 23,286 EN 10270-1 1723,143 51 74 57,7 | 85,2 | 60,3 | 27,7
D-401 71 140 30,342 EN 10270-1 2169,66 68,49 71,51 52,6 | 81,1 | 55,6 | 21,2
D-399A 81 98 30,647 EN 10270-1 1461,959 50,3 47,7 50,4 | 83,1 | 47,1 | 21,0
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-364E-04

Ursprungsland: DE, German; Druckfeder D-364E-04
