Druckfeder D-399A Federstahl Ø 8 x 73 x 98 mm

Staffelpreise - Druckfeder D-399A

Bestellmenge Einzelpreis [EUR]
1 14,5700 EUR
2 11,6100 EUR
3 7,2800 EUR
7 5,4200 EUR
17 3,8200 EUR
37 3,3100 EUR
75 3,2400 EUR
125 3,2451 EUR
175 3,2080 EUR
250 3,1837 EUR
350 3,1130 EUR

Druckfeder Kaufen

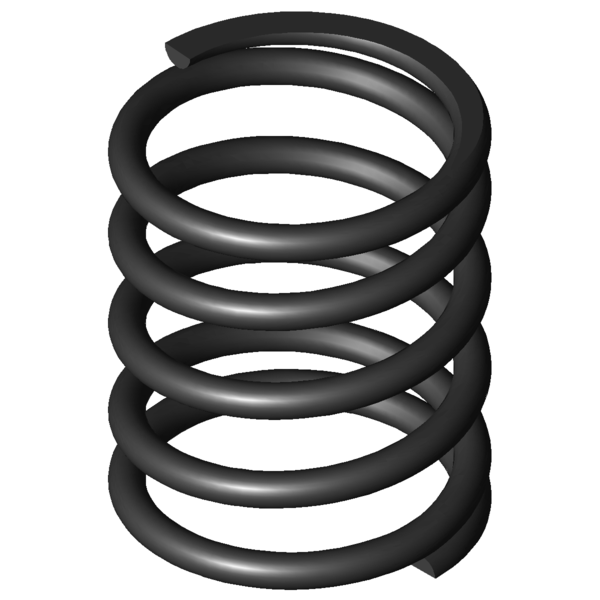

Produktbild Druckfeder D-399A
Produktbild Druckfeder D-399A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-399A

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 73 mm Mittlerer Windungsdurchmesser
De 81 mm Äußerer Windungsdurchmesser
Dd 63,2 mm Dorndurchmesser
Dh 83,4 mm Hülsendurchmesser
L0 98 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1461,959 N Höchstkraft der Feder
Ln 50,3 mm Kleinste Länge der Feder
sn 47,7 mm Größter Federweg bei statischer Belastung
Fndyn 1365,333 N Dynamische Höchstkraft
Lndyn 53,45 mm Kleinste Länge dynamische Belastung
shdyn 28,02 mm Größter Federweg dynamische Belastung
S 25,714 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 30,647 N/mm Federrate
Gewicht 501,1708 g Gewicht des Artikels
Fntol 95,8 N (+/-) Toleranz für statische Höchstkraft
Fndtol 94,3 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,41 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AL - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-399A Federstahl Ø 8 x 73 x 98 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-399A Federstahl Ø 8 x 73 x 98 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-399A Federstahl Ø 8 x 73 x 98 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-399A Federstahl Ø 8 x 73 x 98 mm

Kraft-Weg-Berechnung Druckfeder D-399A

Anfrageformular Druckfeder D-399A Federstahl Ø 8 x 73 x 98 mm

Anfrageformular Druckfeder D-399A

Ähnliche Druckfedern im Umfeld der Druckfeder D-399A Federstahl Ø 8 x 73 x 98 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-399A EN 10270-1 8 81 98 1461,959 50,3 47,7 3,5 30,647 100,0 | 100,0 | 100,0 | 100,0
VD-399A 1.4310 8 81 98 1255,67 50,3 47,7 3,5 26,323 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-340 68 120 7,275 EN 10270-1 629,924 33,42 86,58 49,6 | 76,0 | 49,1 | 23,7
D-364W 86,3 102 8,956 EN 10270-1 535,646 42,19 59,81 59,0 | 89,6 | 58,2 | 29,2
D-345A 55 100 9,261 EN 10270-1 515,163 44,38 55,63 55,6 | 76,1 | 60,5 | 30,2
D-364E-10 70 95 9,926 EN 10270-1 584,141 36,15 58,85 59,0 | 84,0 | 60,5 | 32,4
D-364E-02 80 80 10,02 EN 10270-1 520,839 28,02 51,98 59,8 | 83,0 | 63,7 | 32,7
D-364R-60 77 102 10,54 EN 10270-1 658,619 39,51 62,49 61,3 | 88,7 | 60,7 | 34,4
D-369C 78,3 110 12,285 EN 10270-1 845,433 41,18 68,82 63,9 | 88,2 | 63,6 | 40,1
D-389E-20 89 115 12,675 EN 10270-1 874,706 45,99 69,01 64,6 | 87,9 | 64,5 | 41,4
D-370 69,3 105 18,338 EN 10270-1 1188,958 40,16 64,84 74,4 | 85,9 | 77,4 | 59,8
D-369B 78,3 75 19,11 EN 10270-1 841,392 30,97 44,03 73,8 | 84,0 | 74,9 | 62,3
D-389F 75 102 22,226 EN 10270-1 1279,828 44,42 57,58 83,3 | 92,1 | 85,2 | 72,5
D-364R-70 61 85 22,673 EN 10270-1 1071,318 37,75 47,25 79,7 | 79,0 | 86,2 | 74,0
D-395 88 125 23,286 EN 10270-1 1723,143 51 74 80,3 | 90,1 | 74,7 | 76,0
D-375A 56,3 94 23,343 EN 10270-1 933,982 53,99 40,01 77,1 | 81,4 | 73,9 | 76,2
D-399A 81 98 30,647 EN 10270-1 1461,959 50,3 47,7 100,0 | 100,0 | 100,0 | 100,0
D-400 71 95 47,68 EN 10270-1 2173,994 49,4 45,6 80,2 | 94,9 | 81,4 | 64,3
D-425 90 115 56,85 EN 10270-1 3021,003 61,86 53,14 69,4 | 85,1 | 69,1 | 53,9
D-405A 58 98 60,695 EN 10270-1 1882,881 66,98 31,02 70,8 | 90,5 | 71,3 | 50,5
D-414K 63 111 77,178 EN 10270-1 2768,916 75,12 35,88 62,9 | 85,0 | 64,0 | 39,7
D-430 73 96 116,407 EN 10270-1 4122,691 60,58 35,42 56,9 | 89,4 | 54,9 | 26,3
D-414M-01 57 91 120,877 EN 10270-1 2608,527 69,42 21,58 53,3 | 84,0 | 50,6 | 25,4
D-436 60 110 148,182 EN 10270-1 4065,739 82,56 27,44 49,5 | 81,1 | 46,7 | 20,7
D-490 75 100 162,566 EN 10270-1 5477,685 66,3 33,7 51,8 | 87,8 | 48,7 | 18,9
D-538 80 105 191,954 EN 10270-1 6291,686 72,22 32,78 49,4 | 86,3 | 46,0 | 16,0
D-548 75 100 241,381 EN 10270-1 6774,008 71,94 28,06 46,2 | 85,8 | 40,2 | 12,7
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-399A

Ursprungsland: DE, German; Druckfeder D-399A
