Druckfeder D-401 Federstahl Ø 8 x 63 x 140 mm

Staffelpreise - Druckfeder D-401

Bestellmenge Einzelpreis [EUR]
1 14,9000 EUR
2 11,8700 EUR
3 7,7300 EUR
7 5,7700 EUR
17 4,1600 EUR
37 3,5700 EUR
75 3,5200 EUR
125 3,5057 EUR
175 3,4790 EUR
250 3,4039 EUR
350 3,3561 EUR

Druckfeder Kaufen

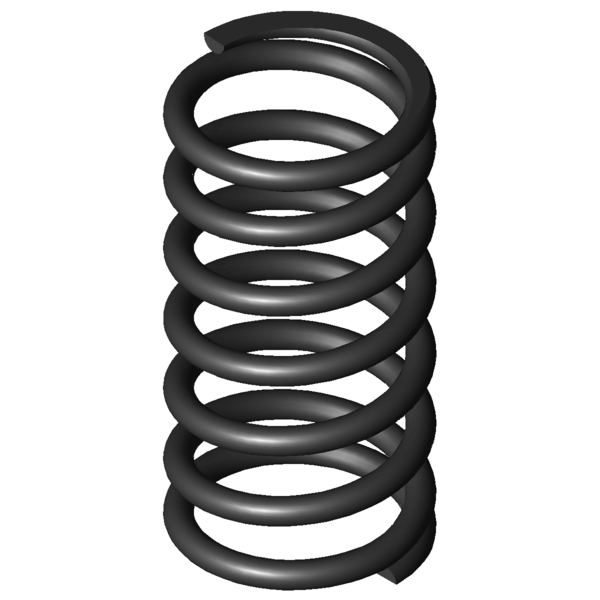

Produktbild Druckfeder D-401
Produktbild Druckfeder D-401
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-401

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 63 mm Mittlerer Windungsdurchmesser
De 71 mm Äußerer Windungsdurchmesser
Dd 53,6 mm Dorndurchmesser
Dh 73,1 mm Hülsendurchmesser
L0 140 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2169,66 N Höchstkraft der Feder
Ln 68,49 mm Kleinste Länge der Feder
sn 71,51 mm Größter Federweg bei statischer Belastung
Fndyn 2017,738 N Dynamische Höchstkraft
Lndyn 73,5 mm Kleinste Länge dynamische Belastung
shdyn 25,76 mm Größter Federweg dynamische Belastung
S 24 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 30,342 N/mm Federrate
Gewicht 589,7962 g Gewicht des Artikels
Fntol 110 N (+/-) Toleranz für statische Höchstkraft
Fndtol 108 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,57 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AM - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-401 Federstahl Ø 8 x 63 x 140 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-401 Federstahl Ø 8 x 63 x 140 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-401 Federstahl Ø 8 x 63 x 140 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-401 Federstahl Ø 8 x 63 x 140 mm

Kraft-Weg-Berechnung Druckfeder D-401

Anfrageformular Druckfeder D-401 Federstahl Ø 8 x 63 x 140 mm

Anfrageformular Druckfeder D-401

Ähnliche Druckfedern im Umfeld der Druckfeder D-401 Federstahl Ø 8 x 63 x 140 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-401 EN 10270-1 8 71 140 2169,66 68,49 71,51 5,5 30,342 100,0 | 100,0 | 100,0 | 100,0
VD-401 1.4310 8 71 140 1863,511 68,49 71,51 5,5 26,061 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364E-04 80 120 6,441 EN 10270-1 531,61 37,47 82,53 52,6 | 81,1 | 55,6 | 21,2
D-364R-61 77 153 6,707 EN 10270-1 655,744 55,23 97,77 53,3 | 86,2 | 51,7 | 22,1
D-364R-43 54 135 7,069 EN 10270-1 275,394 96,04 38,96 45,9 | 80,8 | 33,6 | 23,3
D-340 68 120 7,275 EN 10270-1 629,924 33,42 86,58 53,7 | 81,3 | 55,8 | 24,0
D-369D 78,3 165 7,818 EN 10270-1 840,385 57,5 107,5 54,4 | 84,8 | 52,6 | 25,8
D-365 86,3 145 8,956 EN 10270-1 920,734 42,19 102,81 57,1 | 85,9 | 56,0 | 29,5
D-346 55 130 9,261 EN 10270-1 793,004 44,38 85,63 56,1 | 77,6 | 60,0 | 30,5
D-364G 60 128 10,47 EN 10270-1 829,99 48,73 79,27 60,1 | 81,6 | 64,2 | 34,5
D-371 69,3 155 11,669 EN 10270-1 1156,284 55,91 99,09 63,4 | 88,9 | 62,7 | 38,5
D-389G 75 153 14,144 EN 10270-1 1289,931 61,8 91,2 68,9 | 91,2 | 68,9 | 46,6
D-364R-71 61 120 14,429 EN 10270-1 974,502 52,46 67,54 66,5 | 82,2 | 69,7 | 47,6
D-376A 56,3 140 15,104 EN 10270-1 958,149 76,56 63,44 67,4 | 86,0 | 66,4 | 49,8
D-370 69,3 105 18,338 EN 10270-1 1188,958 40,16 64,84 72,3 | 83,8 | 72,7 | 60,4
D-399B 81 147 19,503 EN 10270-1 1503,751 69,9 77,1 79,9 | 94,3 | 81,0 | 64,3
D-401 71 140 30,342 EN 10270-1 2169,66 68,49 71,51 100,0 | 100,0 | 100,0 | 100,0
D-406A 58 147 39,273 EN 10270-1 2050,686 94,78 52,22 84,4 | 92,3 | 83,8 | 77,3
D-431 73 135 74,077 EN 10270-1 3794,636 83,77 51,23 65,5 | 91,2 | 64,4 | 41,0
D-414M-02 57 138 75,548 EN 10270-1 2850,281 100,27 37,73 64,6 | 89,2 | 64,4 | 40,2
D-492 75 140 103,451 EN 10270-1 5004,765 91,62 48,38 58,0 | 89,1 | 55,5 | 29,3
D-540 80 150 122,153 EN 10270-1 6134,632 99,78 50,22 53,5 | 82,9 | 52,8 | 24,8
D-445 55 140 139,746 EN 10270-1 4132,296 110,43 29,57 51,5 | 85,8 | 46,9 | 21,7
D-550 75 140 153,606 EN 10270-1 6247,359 99,33 40,67 50,9 | 87,1 | 45,8 | 19,8
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-401

Ursprungsland: DE, German; Druckfeder D-401
