Druckfeder D-364R-61 Federstahl Ø 6 x 71 x 153 mm

Staffelpreise - Druckfeder D-364R-61

Bestellmenge Einzelpreis [EUR]
1 13,8800 EUR
2 11,0500 EUR
3 6,5900 EUR
7 4,6100 EUR
17 2,9500 EUR
37 2,4600 EUR
75 2,3800 EUR
125 2,3621 EUR
175 2,3490 EUR
250 2,3059 EUR
350 2,2597 EUR

Druckfeder Kaufen

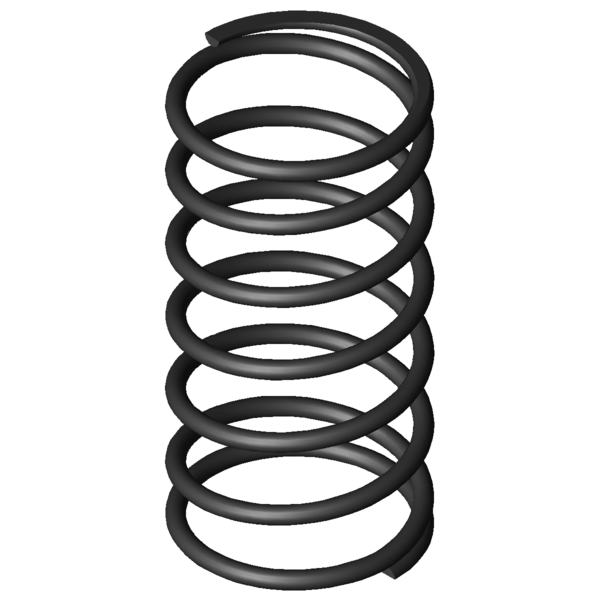

Produktbild Druckfeder D-364R-61
Produktbild Druckfeder D-364R-61
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364R-61

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 71 mm Mittlerer Windungsdurchmesser
De 77 mm Äußerer Windungsdurchmesser
Dd 63 mm Dorndurchmesser
Dh 80 mm Hülsendurchmesser
L0 153 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 655,744 N Höchstkraft der Feder
Ln 55,23 mm Kleinste Länge der Feder
sn 97,77 mm Größter Federweg bei statischer Belastung
Fndyn 621,48 N Dynamische Höchstkraft
Lndyn 60,34 mm Kleinste Länge dynamische Belastung
shdyn 62,4 mm Größter Federweg dynamische Belastung
S 26,727 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 6,707 N/mm Federrate
Gewicht 373,8887 g Gewicht des Artikels
Fntol 44,25 N (+/-) Toleranz für statische Höchstkraft
Fndtol 42,58 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,1 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AH - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364R-61 Federstahl Ø 6 x 71 x 153 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364R-61 Federstahl Ø 6 x 71 x 153 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364R-61 Federstahl Ø 6 x 71 x 153 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364R-61 Federstahl Ø 6 x 71 x 153 mm

Kraft-Weg-Berechnung Druckfeder D-364R-61

Anfrageformular Druckfeder D-364R-61 Federstahl Ø 6 x 71 x 153 mm

Anfrageformular Druckfeder D-364R-61

Ähnliche Druckfedern im Umfeld der Druckfeder D-364R-61 Federstahl Ø 6 x 71 x 153 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364R-61 EN 10270-1 6 77 153 655,744 55,23 97,77 5,5 6,707 100,0 | 100,0 | 100,0 | 100,0
VD-364R-61 1.4310 6 77 153 563,216 55,23 97,77 5,5 5,761 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-313S 70 145 2,592 EN 10270-1 300,349 29,12 115,88 62,6 | 84,1 | 65,1 | 38,6
D-313R-01 70 133 2,592 EN 10270-1 269,247 29,12 103,88 62,6 | 81,5 | 67,6 | 38,6
D-339Z-02 75 178 3,375 EN 10270-1 437,637 48,34 129,67 70,1 | 88,9 | 71,1 | 50,3
D-339F 75 146 3,406 EN 10270-1 387,897 32,12 113,88 70,9 | 89,3 | 72,5 | 50,8
D-339W 85 164 3,553 EN 10270-1 454,906 35,97 128,03 71,6 | 89,1 | 72,9 | 53,0
D-315 54 150 3,793 EN 10270-1 427,309 37,36 112,64 70,3 | 78,3 | 76,0 | 56,6
D-364R-57 90 165 4,05 EN 10270-1 433,367 58 107 77,3 | 92,8 | 78,7 | 60,4
D-364E-06 80 165 4,099 EN 10270-1 460,737 52,6 112,4 77,8 | 93,5 | 78,6 | 61,1
D-364R-32 69 136 4,625 EN 10270-1 292,723 72,71 63,29 71,4 | 90,6 | 54,7 | 69,0
D-341 68 180 4,63 EN 10270-1 616,696 46,8 133,2 79,4 | 85,5 | 83,7 | 69,0
D-339Z-01 75 117 5,304 EN 10270-1 438,119 34,4 82,61 80,2 | 85,7 | 75,7 | 79,1
D-346A 55 150 5,993 EN 10270-1 520,611 63,13 86,88 85,9 | 84,3 | 84,1 | 89,3
D-364E-12 70 147 6,317 EN 10270-1 609,416 50,52 96,48 94,3 | 92,9 | 95,8 | 94,2
D-364E-04 80 120 6,441 EN 10270-1 531,61 37,47 82,53 89,2 | 88,8 | 82,7 | 96,0
D-364R-61 77 153 6,707 EN 10270-1 655,744 55,23 97,77 100,0 | 100,0 | 100,0 | 100,0
D-369D 78,3 165 7,818 EN 10270-1 840,385 57,5 107,5 88,6 | 95,4 | 84,5 | 85,8
D-365 86,3 145 8,956 EN 10270-1 920,734 42,19 102,81 83,7 | 93,1 | 83,2 | 74,9
D-371 69,3 155 11,669 EN 10270-1 1156,284 55,91 99,09 76,6 | 94,6 | 77,7 | 57,5
D-369C 78,3 110 12,285 EN 10270-1 845,433 41,18 68,82 72,4 | 88,5 | 74,0 | 54,6
D-389G 75 153 14,144 EN 10270-1 1289,931 61,8 91,2 71,3 | 94,4 | 72,1 | 47,4
D-399B 81 147 19,503 EN 10270-1 1503,751 69,9 77,1 61,4 | 88,7 | 61,2 | 34,4
D-401 71 140 30,342 EN 10270-1 2169,66 68,49 71,51 53,3 | 86,2 | 51,7 | 22,1
D-426 90 175 36,177 EN 10270-1 3227,73 85,78 89,22 50,7 | 77,7 | 55,8 | 18,5
D-406A 58 147 39,273 EN 10270-1 2050,686 94,78 52,22 47,3 | 82,1 | 42,7 | 17,1
D-407 58 160 39,273 EN 10270-1 2561,24 94,78 65,22 48,4 | 82,0 | 46,2 | 17,1
D-431 73 135 74,077 EN 10270-1 3794,636 83,77 51,23 41,6 | 81,0 | 34,8 | 9,1
D-437 60 165 95,882 EN 10270-1 4632,316 116,69 48,31 38,6 | 76,9 | 31,8 | 7,0
D-492 75 140 103,451 EN 10270-1 5004,765 91,62 48,38 39,6 | 81,2 | 31,3 | 6,5
D-540 80 150 122,153 EN 10270-1 6134,632 99,78 50,22 39,3 | 81,4 | 31,0 | 5,5
D-550 75 140 153,606 EN 10270-1 6247,359 99,33 40,67 36,7 | 79,6 | 26,0 | 4,4
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-364R-61

Ursprungsland: DE, German; Druckfeder D-364R-61
