Druckfeder D-407 Federstahl Ø 8 x 50 x 160 mm

Staffelpreise - Druckfeder D-407

Bestellmenge Einzelpreis [EUR]
1 15,4300 EUR
2 12,3000 EUR
3 8,1000 EUR
7 6,2800 EUR
17 4,6900 EUR
37 4,0400 EUR
75 3,9700 EUR
125 3,9606 EUR
175 3,9533 EUR
250 3,8771 EUR
350 3,7845 EUR

Druckfeder Kaufen

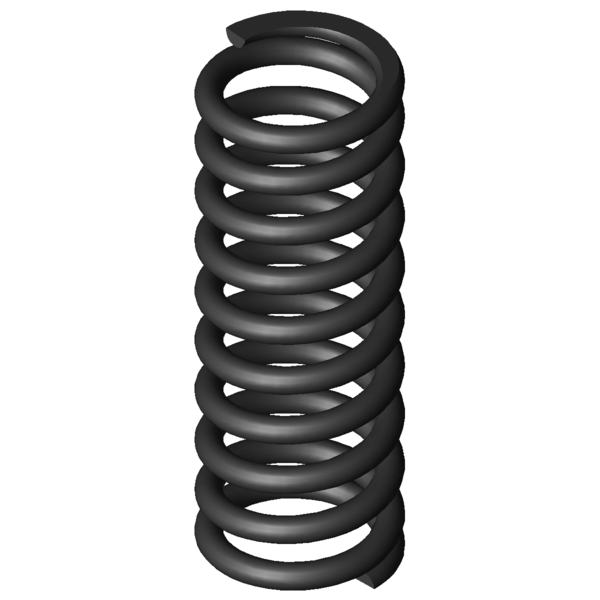

Produktbild Druckfeder D-407
Produktbild Druckfeder D-407
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-407

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 58 mm Äußerer Windungsdurchmesser
Dd 40,8 mm Dorndurchmesser
Dh 59,5 mm Hülsendurchmesser
L0 160 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2561,24 N Höchstkraft der Feder
Ln 94,78 mm Kleinste Länge der Feder
sn 65,22 mm Größter Federweg bei statischer Belastung
Fndyn 2349,728 N Dynamische Höchstkraft
Lndyn 100,17 mm Kleinste Länge dynamische Belastung
shdyn 24,9 mm Größter Federweg dynamische Belastung
S 17,882 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 39,273 N/mm Federrate
Gewicht 655,3291 g Gewicht des Artikels
Fntol 144 N (+/-) Toleranz für statische Höchstkraft
Fndtol 141 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,7 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AO - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-407 Federstahl Ø 8 x 50 x 160 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-407 Federstahl Ø 8 x 50 x 160 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-407 Federstahl Ø 8 x 50 x 160 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-407 Federstahl Ø 8 x 50 x 160 mm

Kraft-Weg-Berechnung Druckfeder D-407

Anfrageformular Druckfeder D-407 Federstahl Ø 8 x 50 x 160 mm

Anfrageformular Druckfeder D-407

Ähnliche Druckfedern im Umfeld der Druckfeder D-407 Federstahl Ø 8 x 50 x 160 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-407 EN 10270-1 8 58 160 2561,24 94,78 65,22 8,5 39,273 90,6 | 90,1 | 93,8 | 87,9
VD-407 1.4310 8 58 160 2199,838 94,78 65,22 8,5 33,732 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-321 44 160 4,794 EN 10270-1 524,956 50,5 109,5 82,3 | 95,8 | 81,0 | 70,2
D-339J-22 58 120 4,96 EN 10270-1 389,4 41,5 78,5 46,3 | 77,1 | 49,1 | 12,6
D-339L-10 50 160 5,218 EN 10270-1 537,714 56,94 103,06 80,5 | 94,8 | 82,1 | 64,5
D-346A 55 150 5,993 EN 10270-1 520,611 63,13 86,88 73,3 | 88,4 | 75,4 | 56,2
D-364R-43 54 135 7,069 EN 10270-1 275,394 96,04 38,96 62,8 | 82,9 | 58,0 | 47,6
D-364J-04 56 175 8,516 EN 10270-1 908,3 68,34 104,64 49,4 | 82,6 | 46,1 | 19,4
D-346 55 130 9,261 EN 10270-1 793,004 44,38 85,63 45,4 | 80,6 | 40,3 | 15,3
D-364R-72 61 180 9,336 EN 10270-1 964,046 76,74 103,26 52,0 | 87,6 | 47,5 | 20,9
D-364G 60 128 10,47 EN 10270-1 829,99 48,73 79,27 48,0 | 83,8 | 43,0 | 17,3
D-371 69,3 155 11,669 EN 10270-1 1156,284 55,91 99,09 53,6 | 82,5 | 52,2 | 26,1
D-377 56,3 175 15,104 EN 10270-1 1486,8 76,56 98,44 59,3 | 85,7 | 58,4 | 33,8
D-376A 56,3 140 15,104 EN 10270-1 958,149 76,56 63,44 64,5 | 87,8 | 67,3 | 38,5
D-382A 46,3 152 18,574 EN 10270-1 756,02 111,3 40,7 61,4 | 84,0 | 63,2 | 37,0
D-389M 50 145 32,384 EN 10270-1 1751,521 90,91 54,09 82,1 | 88,1 | 75,7 | 82,5
D-407 58 160 39,273 EN 10270-1 2561,24 94,78 65,22 90,6 | 90,1 | 93,8 | 87,9
D-414L 63 179 44,682 EN 10270-1 2785,164 116,67 62,33 100,0 | 100,0 | 100,0 | 100,0
D-414M-03 57 184 54,944 EN 10270-1 2905,226 131,12 52,88 89,2 | 95,9 | 90,4 | 81,3
D-414M-02 57 138 75,548 EN 10270-1 2850,281 100,27 37,73 72,3 | 91,1 | 73,9 | 52,0
D-437 60 165 95,882 EN 10270-1 4632,316 116,69 48,31 69,3 | 92,5 | 68,8 | 46,6
D-445 55 140 139,746 EN 10270-1 4132,296 110,43 29,57 56,4 | 87,4 | 53,7 | 28,1
D-504 60 175 149,153 EN 10270-1 7010,178 128 47 59,7 | 91,6 | 57,6 | 30,0
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-407

Ursprungsland: DE, German; Druckfeder D-407
