Druckfeder D-445 Federstahl Ø 10 x 45 x 140 mm

Staffelpreise - Druckfeder D-445

Bestellmenge	Einzelpreis [EUR]
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1918 EUR
175	5,0944 EUR
250	5,0434 EUR
350	4,8174 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-445

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-445

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	10	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	45	mm	Mittlerer Windungsdurchmesser
De	55	mm	Äußerer Windungsdurchmesser
Dd	33,5	mm	Dorndurchmesser
Dh	57,6	mm	Hülsendurchmesser
L0	140	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	4132,296	N	Höchstkraft der Feder
Ln	110,43	mm	Kleinste Länge der Feder
sn	29,57	mm	Größter Federweg bei statischer Belastung
Fndyn	3402,821	N	Dynamische Höchstkraft
Lndyn	115,65	mm	Kleinste Länge dynamische Belastung
shdyn	16,16	mm	Größter Federweg dynamische Belastung
S	16,25	mm	Steigung der Feder
n	8	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	139,746	N/mm	Federrate
Gewicht	877,6729	g	Gewicht des Artikels
Fntol	385	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	374	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,24	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AS	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-445 Federstahl Ø 10 x 45 x 140 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-445 Federstahl Ø 10 x 45 x 140 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-445 Federstahl Ø 10 x 45 x 140 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-445 Federstahl Ø 10 x 45 x 140 mm

Kraft-Weg-Berechnung Druckfeder D-445

Anfrageformular Druckfeder D-445 Federstahl Ø 10 x 45 x 140 mm

Anfrageformular Druckfeder D-445

Ähnliche Druckfedern im Umfeld der Druckfeder D-445 Federstahl Ø 10 x 45 x 140 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364J-03	56	117	13,161	EN 10270-1	906,778	48,1	68,9	40,3 \| 78,9 \| 32,4 \| 9,4
D-364J-23	48	135	14,287	EN 10270-1	976,5	66,65	68,35	41,1 \| 79,6 \| 33,4 \| 10,2
D-364R-71	61	120	14,429	EN 10270-1	974,502	52,46	67,54	40,9 \| 78,6 \| 33,7 \| 10,3
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	44,2 \| 86,9 \| 34,9 \| 10,8
D-364R-83	46	150	16,504	EN 10270-1	833,439	99,5	50,5	43,4 \| 79,0 \| 39,4 \| 11,8
D-382A	46,3	152	18,574	EN 10270-1	756,02	111,3	40,7	46,2 \| 79,8 \| 45,5 \| 13,3
D-376	56,3	115	23,343	EN 10270-1	1424,186	53,99	61,01	46,4 \| 80,9 \| 41,5 \| 16,7
D-382	46,3	135	29,501	EN 10270-1	1777,615	74,74	60,26	49,5 \| 81,2 \| 46,0 \| 21,1
D-389M	50	145	32,384	EN 10270-1	1751,521	90,91	54,09	52,5 \| 85,8 \| 48,5 \| 23,2
D-406A	58	147	39,273	EN 10270-1	2050,686	94,78	52,22	57,1 \| 90,0 \| 53,1 \| 28,1
D-407	58	160	39,273	EN 10270-1	2561,24	94,78	65,22	56,4 \| 87,4 \| 53,7 \| 28,1
D-389N-03	46	152	41,235	EN 10270-1	2380,938	94,26	57,74	55,3 \| 81,9 \| 54,4 \| 29,5
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	74,3 \| 95,0 \| 73,7 \| 54,1
D-412	48	135	76,706	EN 10270-1	3194,8	93,35	41,65	72,3 \| 87,9 \| 74,2 \| 54,9
D-445	55	140	139,746	EN 10270-1	4132,296	110,43	29,57	100,0 \| 100,0 \| 100,0 \| 100,0
D-502	60	120	230,509	EN 10270-1	6834,412	90,35	29,65	76,7 \| 89,4 \| 80,1 \| 60,6

Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202081; Druckfeder D-445

Ursprungsland: DE, German; Druckfeder D-445

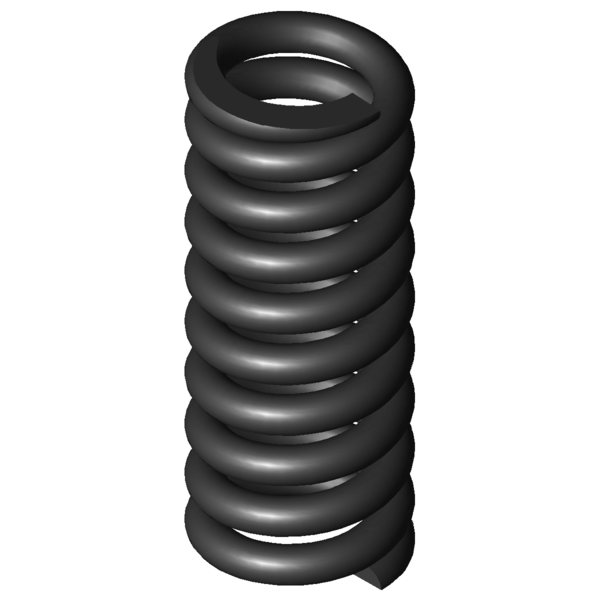

Produktbild - Druckfedern D-445
