Druckfeder D-376 Federstahl Ø 6,3 x 50 x 115 mm

Staffelpreise - Druckfeder D-376

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR

Druckfeder Kaufen

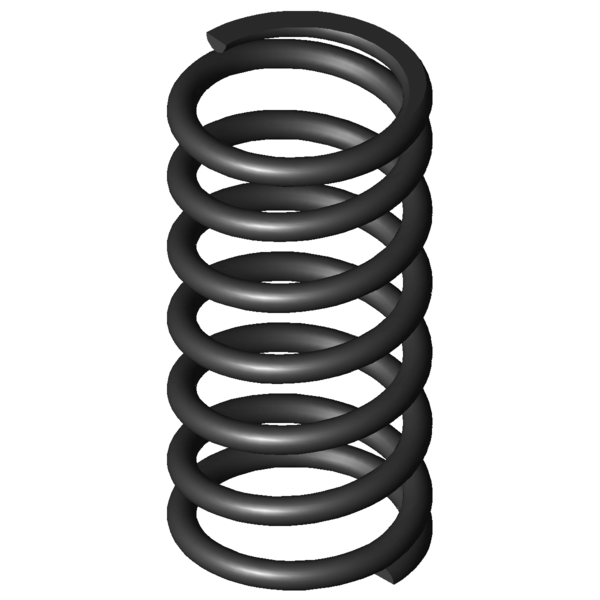

Produktbild Druckfeder D-376
Produktbild Druckfeder D-376
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-376

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 56,3 mm Äußerer Windungsdurchmesser
Dd 42,6 mm Dorndurchmesser
Dh 57,7 mm Hülsendurchmesser
L0 115 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1424,186 N Höchstkraft der Feder
Ln 53,99 mm Kleinste Länge der Feder
sn 61,01 mm Größter Federweg bei statischer Belastung
Fndyn 1318,881 N Dynamische Höchstkraft
Lndyn 58,5 mm Kleinste Länge dynamische Belastung
shdyn 21,78 mm Größter Federweg dynamische Belastung
S 19,764 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 23,343 N/mm Federrate
Gewicht 290,2903 g Gewicht des Artikels
Fntol 72,8 N (+/-) Toleranz für statische Höchstkraft
Fndtol 71,6 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,2 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-376 Federstahl Ø 6,3 x 50 x 115 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-376 Federstahl Ø 6,3 x 50 x 115 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-376 Federstahl Ø 6,3 x 50 x 115 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-376 Federstahl Ø 6,3 x 50 x 115 mm

Kraft-Weg-Berechnung Druckfeder D-376

Anfrageformular Druckfeder D-376 Federstahl Ø 6,3 x 50 x 115 mm

Anfrageformular Druckfeder D-376

Ähnliche Druckfedern im Umfeld der Druckfeder D-376 Federstahl Ø 6,3 x 50 x 115 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-376 EN 10270-1 6,3 56,3 115 1424,186 53,99 61,01 5,5 23,343 100,0 | 100,0 | 100,0 | 100,0
VD-376 1.4310 6,3 56,3 115 1223,227 53,99 61,01 5,5 20,049 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-339J-22 58 120 4,96 EN 10270-1 389,4 41,5 78,5 54,0 | 88,1 | 52,5 | 21,3
D-318C 49 103 5,204 EN 10270-1 346,684 36,38 66,62 53,4 | 80,0 | 58,0 | 22,3
D-314 54 99 5,961 EN 10270-1 431,102 26,68 72,32 54,9 | 81,8 | 57,3 | 25,5
D-344A-14 60 120 6,958 EN 10270-1 520,195 45,24 74,76 59,5 | 89,7 | 59,1 | 29,8
D-364R-43 54 135 7,069 EN 10270-1 275,394 96,04 38,96 54,0 | 90,0 | 41,6 | 30,3
D-339L 50 112 8,063 EN 10270-1 580,403 40,02 71,98 61,1 | 85,9 | 62,8 | 34,5
D-346 55 130 9,261 EN 10270-1 793,004 44,38 85,63 63,9 | 88,5 | 63,5 | 39,7
D-345A 55 100 9,261 EN 10270-1 515,163 44,38 55,63 63,8 | 88,0 | 63,7 | 39,7
D-364R-42 54 92 10,396 EN 10270-1 240,214 68,89 23,11 53,4 | 88,3 | 27,4 | 44,5
D-364G 60 128 10,47 EN 10270-1 829,99 48,73 79,27 67,6 | 90,3 | 67,6 | 44,9
D-364J-03 56 117 13,161 EN 10270-1 906,778 48,1 68,9 75,8 | 95,0 | 76,1 | 56,4
D-351A 45 110 13,265 EN 10270-1 731,563 54,85 55,15 70,9 | 85,0 | 70,9 | 56,8
D-364R-71 61 120 14,429 EN 10270-1 974,502 52,46 67,54 78,5 | 94,5 | 79,4 | 61,8
D-376A 56,3 140 15,104 EN 10270-1 958,149 76,56 63,44 80,2 | 94,0 | 81,7 | 64,7
D-376 56,3 115 23,343 EN 10270-1 1424,186 53,99 61,01 100,0 | 100,0 | 100,0 | 100,0
D-389N-02 46 110 58,907 EN 10270-1 2345,594 70,18 39,82 63,9 | 89,1 | 63,0 | 39,6
D-406 58 110 60,695 EN 10270-1 2611,224 66,98 43,02 63,8 | 90,5 | 62,5 | 38,5
D-405A 58 98 60,695 EN 10270-1 1882,881 66,98 31,02 62,9 | 87,0 | 63,2 | 38,5
D-414M-02 57 138 75,548 EN 10270-1 2850,281 100,27 37,73 56,9 | 84,0 | 55,9 | 30,9
D-414K 63 111 77,178 EN 10270-1 2768,916 75,12 35,88 56,9 | 85,3 | 55,1 | 30,2
D-409B 50 110 86,65 EN 10270-1 3002,418 75,35 34,65 55,6 | 87,7 | 52,1 | 26,9
D-414M-01 57 91 120,877 EN 10270-1 2608,527 69,42 21,58 49,0 | 82,6 | 45,0 | 19,3
D-445 55 140 139,746 EN 10270-1 4132,296 110,43 29,57 46,4 | 80,9 | 41,5 | 16,7
D-436 60 110 148,182 EN 10270-1 4065,739 82,56 27,44 46,6 | 84,2 | 40,0 | 15,8
D-502 60 120 230,509 EN 10270-1 6834,412 90,35 29,65 42,4 | 82,3 | 34,7 | 10,1
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-376

Ursprungsland: DE, German; Druckfeder D-376
