Home » Produkte » Druckfedern » d-406

URL teilen

URL wurde erfolgreich in die Zwischenablage kopiert!

Überblick

Der Artikel wurde Ihrem Warenkorb hinzugefügt.

Druckfeder D-406 Federstahl Ø 8 x 50 x 110 mm

Staffelpreise - Druckfeder D-406

Bestellmenge	Einzelpreis [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2451 EUR
175	3,2080 EUR
250	3,1837 EUR
350	3,1130 EUR

Druckfeder Kaufen

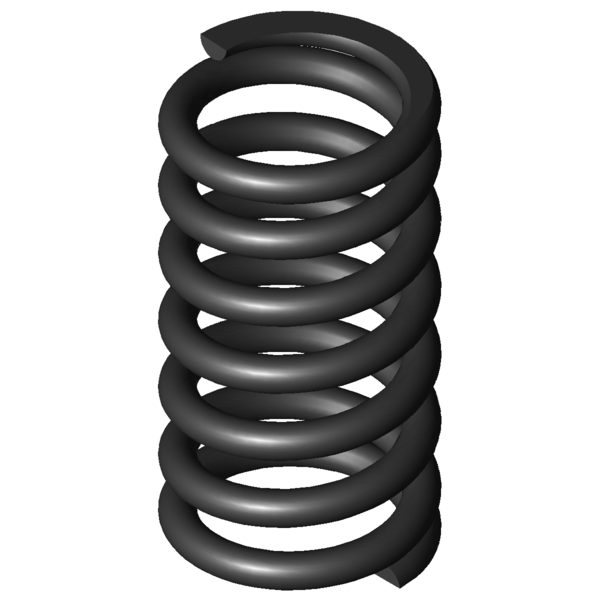

Produktbild Druckfeder D-406

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-406

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	50	mm	Mittlerer Windungsdurchmesser
De	58	mm	Äußerer Windungsdurchmesser
Dd	40,8	mm	Dorndurchmesser
Dh	59,5	mm	Hülsendurchmesser
L0	110	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	2611,224	N	Höchstkraft der Feder
Ln	66,98	mm	Kleinste Länge der Feder
sn	43,02	mm	Größter Federweg bei statischer Belastung
Fndyn	2399,284	N	Dynamische Höchstkraft
Lndyn	70,47	mm	Kleinste Länge dynamische Belastung
shdyn	15,78	mm	Größter Federweg dynamische Belastung
S	18,545	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	60,695	N/mm	Federrate
Gewicht	468,0922	g	Gewicht des Artikels
Fntol	155	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	152	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,92	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AL	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-406 Federstahl Ø 8 x 50 x 110 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-406 Federstahl Ø 8 x 50 x 110 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-406 Federstahl Ø 8 x 50 x 110 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-406 Federstahl Ø 8 x 50 x 110 mm

Kraft-Weg-Berechnung Druckfeder D-406

Anfrageformular Druckfeder D-406 Federstahl Ø 8 x 50 x 110 mm

Anfrageformular Druckfeder D-406

Ähnliche Druckfedern im Umfeld der Druckfeder D-406 Federstahl Ø 8 x 50 x 110 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-344A-14	60	120	6,958	EN 10270-1	520,195	45,24	74,76	44,6 \| 83,6 \| 38,7 \| 11,5
D-339L	50	112	8,063	EN 10270-1	580,403	40,02	71,98	44,8 \| 80,2 \| 41,0 \| 13,3
D-345A	55	100	9,261	EN 10270-1	515,163	44,38	55,63	48,8 \| 82,7 \| 48,5 \| 15,3
D-346	55	130	9,261	EN 10270-1	793,004	44,38	85,63	45,4 \| 80,6 \| 40,3 \| 15,3
D-364R-42	54	92	10,396	EN 10270-1	240,214	68,89	23,11	43,6 \| 82,2 \| 31,5 \| 17,1
D-364G	60	128	10,47	EN 10270-1	829,99	48,73	79,27	48,0 \| 83,8 \| 43,0 \| 17,3
D-364J-03	56	117	13,161	EN 10270-1	906,778	48,1	68,9	52,2 \| 86,4 \| 48,6 \| 21,7
D-351A	45	110	13,265	EN 10270-1	731,563	54,85	55,15	51,6 \| 80,0 \| 53,0 \| 21,9
D-364R-71	61	120	14,429	EN 10270-1	974,502	52,46	67,54	53,8 \| 87,2 \| 50,5 \| 23,8
D-364F	60	85,4	16,454	EN 10270-1	829,093	35,01	50,39	55,6 \| 81,0 \| 58,6 \| 27,1
D-370	69,3	105	18,338	EN 10270-1	1188,958	40,16	64,84	57,4 \| 86,0 \| 55,9 \| 30,2
D-376	56,3	115	23,343	EN 10270-1	1424,186	53,99	61,01	63,8 \| 90,5 \| 62,5 \| 38,5
D-375A	56,3	94	23,343	EN 10270-1	933,982	53,99	40,01	63,3 \| 87,1 \| 64,4 \| 38,5
D-389N-02	46	110	58,907	EN 10270-1	2345,594	70,18	39,82	92,4 \| 88,9 \| 91,2 \| 97,0
D-406	58	110	60,695	EN 10270-1	2611,224	66,98	43,02	100,0 \| 100,0 \| 100,0 \| 100,0
D-414K	63	111	77,178	EN 10270-1	2768,916	75,12	35,88	87,0 \| 93,4 \| 88,9 \| 78,7
D-409B	50	110	86,65	EN 10270-1	3002,418	75,35	34,65	83,1 \| 95,4 \| 83,8 \| 70,0
D-414M-01	57	91	120,877	EN 10270-1	2608,527	69,42	21,58	71,7 \| 90,0 \| 75,0 \| 50,2
D-436	60	110	148,182	EN 10270-1	4065,739	82,56	27,44	65,7 \| 92,2 \| 64,0 \| 41,0
D-502	60	120	230,509	EN 10270-1	6834,412	90,35	29,65	55,6 \| 87,0 \| 53,6 \| 26,3
D-500	60	85	362,228	EN 10270-1	7064,921	65,5	19,5	46,7 \| 82,2 \| 41,1 \| 16,8

Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-406

Ursprungsland: DE, German; Druckfeder D-406
