Druckfeder D-502 Federstahl Ø 11 x 49 x 120 mm

Staffelpreise - Druckfeder D-502

Bestellmenge	Einzelpreis [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,0080 EUR
175	22,7957 EUR
250	22,4802 EUR
350	22,0368 EUR

Druckfeder Kaufen

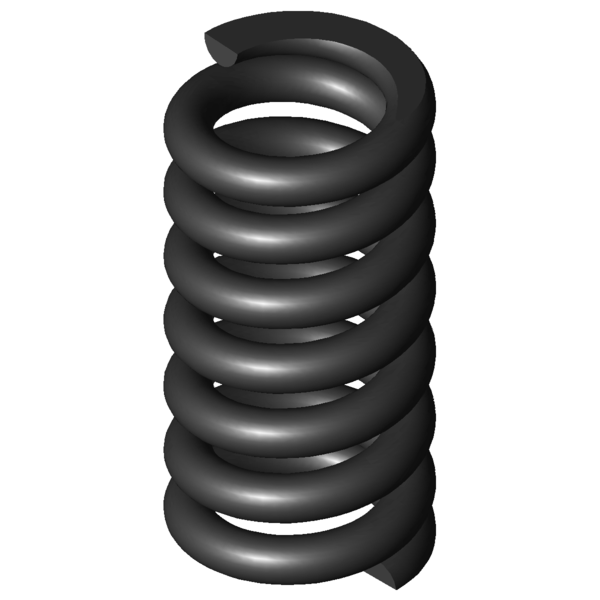

Produktbild Druckfeder D-502

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-502

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	11	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	49	mm	Mittlerer Windungsdurchmesser
De	60	mm	Äußerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
Dh		mm	Hülsendurchmesser
L0	120	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	6834,412	N	Höchstkraft der Feder
Ln	90,35	mm	Kleinste Länge der Feder
sn	29,65	mm	Größter Federweg bei statischer Belastung
Fndyn		N	Dynamische Höchstkraft
Lndyn		mm	Kleinste Länge dynamische Belastung
shdyn		mm	Größter Federweg dynamische Belastung
S	19,818	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	230,509	N/mm	Federrate
Gewicht	867,2872	g	Gewicht des Artikels
Fntol	510	N	(+/-) Toleranz für statische Höchstkraft
Fndtol		N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,77	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BE	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-502 Federstahl Ø 11 x 49 x 120 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-502 Federstahl Ø 11 x 49 x 120 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-502 Federstahl Ø 11 x 49 x 120 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-502 Federstahl Ø 11 x 49 x 120 mm

Kraft-Weg-Berechnung Druckfeder D-502

Anfrageformular Druckfeder D-502 Federstahl Ø 11 x 49 x 120 mm

Anfrageformular Druckfeder D-502

Ähnliche Druckfedern im Umfeld der Druckfeder D-502 Federstahl Ø 11 x 49 x 120 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364J-03	56	117	13,161	EN 10270-1	906,778	48,1	68,9	38,0 \| 80,3 \| 28,2 \| 5,7
D-364R-71	61	120	14,429	EN 10270-1	974,502	52,46	67,54	39,9 \| 84,3 \| 29,1 \| 6,3
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	38,6 \| 78,9 \| 30,4 \| 6,6
D-370	69,3	105	18,338	EN 10270-1	1188,958	40,16	64,84	38,9 \| 77,1 \| 31,6 \| 8,0
D-376	56,3	115	23,343	EN 10270-1	1424,186	53,99	61,01	42,4 \| 82,3 \| 34,7 \| 10,1
D-375A	56,3	94	23,343	EN 10270-1	933,982	53,99	40,01	43,5 \| 76,5 \| 43,9 \| 10,1
D-406A	58	147	39,273	EN 10270-1	2050,686	94,78	52,22	48,0 \| 83,7 \| 43,4 \| 17,0
D-406	58	110	60,695	EN 10270-1	2611,224	66,98	43,02	55,6 \| 87,0 \| 53,6 \| 26,3
D-405A	58	98	60,695	EN 10270-1	1882,881	66,98	31,02	57,2 \| 83,7 \| 61,6 \| 26,3
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	60,3 \| 87,9 \| 60,1 \| 32,8
D-414K	63	111	77,178	EN 10270-1	2768,916	75,12	35,88	61,6 \| 89,9 \| 61,6 \| 33,5
D-409B	50	110	86,65	EN 10270-1	3002,418	75,35	34,65	61,6 \| 82,6 \| 64,8 \| 37,6
D-445	55	140	139,746	EN 10270-1	4132,296	110,43	29,57	76,7 \| 89,4 \| 80,1 \| 60,6
D-436	60	110	148,182	EN 10270-1	4065,739	82,56	27,44	78,2 \| 94,2 \| 76,0 \| 64,3
D-502	60	120	230,509	EN 10270-1	6834,412	90,35	29,65	100,0 \| 100,0 \| 100,0 \| 100,0

Anzahl der ähnlichen Metallfedern: 14

Zolltarifnummer: 73202081; Druckfeder D-502

Ursprungsland: DE, German; Druckfeder D-502
