Druckfeder D-314 Federstahl Ø 4 x 50 x 99 mm

Staffelpreise - Druckfeder D-314

Bestellmenge Einzelpreis [EUR]
1 12,3700 EUR
2 9,8500 EUR
3 5,1300 EUR
7 3,0500 EUR
17 1,6600 EUR
37 1,3900 EUR
75 1,3700 EUR
125 1,3384 EUR
175 1,3339 EUR
250 1,2834 EUR
350 1,2456 EUR

Druckfeder Kaufen

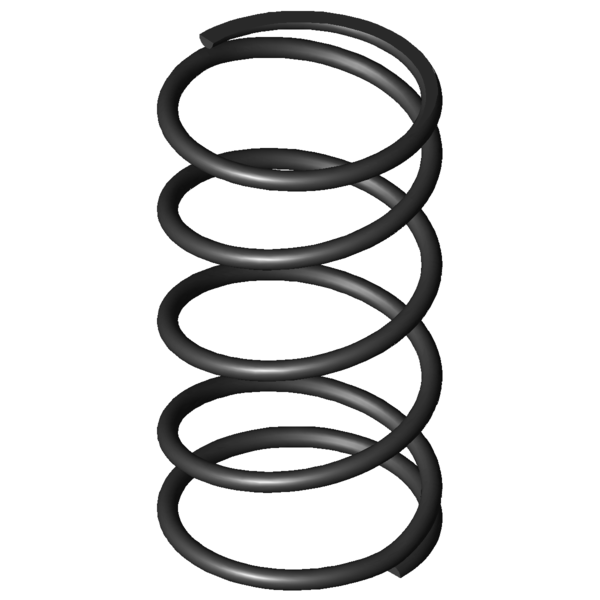

Produktbild Druckfeder D-314
Produktbild Druckfeder D-314
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-314

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 54 mm Äußerer Windungsdurchmesser
Dd 44,8 mm Dorndurchmesser
Dh 56,2 mm Hülsendurchmesser
L0 99 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 431,102 N Höchstkraft der Feder
Ln 26,68 mm Kleinste Länge der Feder
sn 72,32 mm Größter Federweg bei statischer Belastung
Fndyn 393,435 N Dynamische Höchstkraft
Lndyn 33 mm Kleinste Länge dynamische Belastung
shdyn 24,83 mm Größter Federweg dynamische Belastung
S 27,143 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 5,961 N/mm Federrate
Gewicht 85,8169 g Gewicht des Artikels
Fntol 25,11 N (+/-) Toleranz für statische Höchstkraft
Fndtol 24,9 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,13 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AA - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-314 Federstahl Ø 4 x 50 x 99 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-314 Federstahl Ø 4 x 50 x 99 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-314 Federstahl Ø 4 x 50 x 99 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-314 Federstahl Ø 4 x 50 x 99 mm

Kraft-Weg-Berechnung Druckfeder D-314

Anfrageformular Druckfeder D-314 Federstahl Ø 4 x 50 x 99 mm

Anfrageformular Druckfeder D-314

Ähnliche Druckfedern im Umfeld der Druckfeder D-314 Federstahl Ø 4 x 50 x 99 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-314 EN 10270-1 4 54 99 431,102 26,68 72,32 3,5 5,961 100,0 | 100,0 | 100,0 | 100,0
VD-314 1.4310 4 54 99 370,272 26,68 72,32 3,5 5,12 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288X-21 48 103 1,646 EN 10270-1 120,655 29,72 73,28 59,2 | 86,7 | 63,3 | 27,6
D-288G 48 104 1,937 EN 10270-1 162,332 20,21 83,79 59,7 | 84,7 | 62,0 | 32,5
D-289 55 117 2,196 EN 10270-1 206,145 23,12 93,88 62,3 | 87,6 | 62,4 | 36,8
D-288X-20 48 88 2,587 EN 10270-1 173,107 21,09 66,91 64,7 | 84,3 | 66,3 | 43,4
D-318C 49 103 5,204 EN 10270-1 346,684 36,38 66,62 89,7 | 95,6 | 86,3 | 87,3
D-314 54 99 5,961 EN 10270-1 431,102 26,68 72,32 100,0 | 100,0 | 100,0 | 100,0
D-320 44 105 7,409 EN 10270-1 514,932 35,5 69,5 87,4 | 91,9 | 89,9 | 80,5
D-339L 50 112 8,063 EN 10270-1 580,403 40,02 71,98 83,6 | 90,0 | 86,9 | 73,9
D-345A 55 100 9,261 EN 10270-1 515,163 44,38 55,63 55,0 | 85,7 | 54,0 | 25,2
D-349A-10 50 95 9,982 EN 10270-1 421,709 52,75 42,25 75,8 | 89,5 | 78,1 | 59,7
D-364R-42 54 92 10,396 EN 10270-1 240,214 68,89 23,11 51,7 | 90,6 | 36,1 | 28,3
D-364J-03 56 117 13,161 EN 10270-1 906,778 48,1 68,9 67,1 | 84,6 | 71,4 | 45,3
D-345 55 85 14,554 EN 10270-1 773,158 31,88 53,13 64,8 | 90,4 | 64,3 | 39,7
D-364F 60 85,4 16,454 EN 10270-1 829,093 35,01 50,39 68,2 | 91,6 | 68,3 | 44,9
D-351 45 95,5 18,089 EN 10270-1 951,641 42,89 52,61 59,5 | 86,6 | 59,0 | 33,0
D-364J-22 48 92 22,079 EN 10270-1 993,5 47 45 54,9 | 84,8 | 52,8 | 27,0
D-375A 56,3 94 23,343 EN 10270-1 933,982 53,99 40,01 79,5 | 95,0 | 79,7 | 63,6
D-376 56,3 115 23,343 EN 10270-1 1424,186 53,99 61,01 54,9 | 81,8 | 57,3 | 25,5
D-364R-82 46 102 24,27 EN 10270-1 740,242 71,5 30,5 52,6 | 83,0 | 50,2 | 24,6
D-381A 46,3 100 29,501 EN 10270-1 745,094 74,74 25,26 49,8 | 82,7 | 46,4 | 20,2
D-375 56,3 80 36,682 EN 10270-1 1506,22 38,94 41,06 100,0 | 100,0 | 100,0 | 100,0
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-314

Ursprungsland: DE, German; Druckfeder D-314
