Druckfeder D-412 Federstahl Ø 8 x 40 x 135 mm

Staffelpreise - Druckfeder D-412

Bestellmenge	Einzelpreis [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5057 EUR
175	3,4790 EUR
250	3,4039 EUR
350	3,3561 EUR

Druckfeder Kaufen

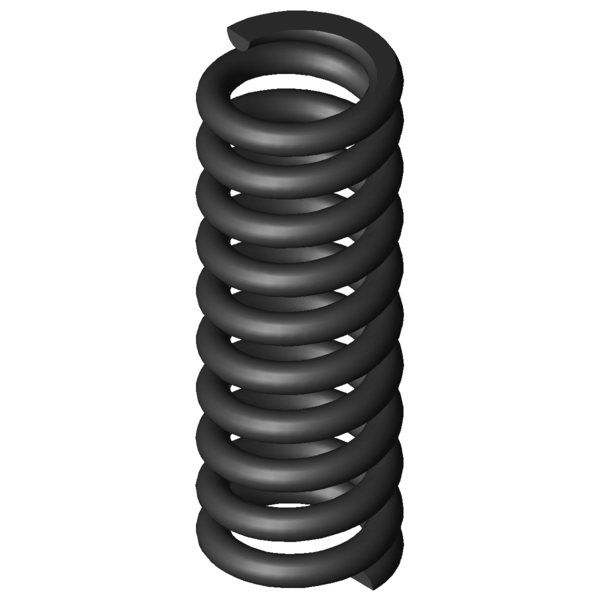

Produktbild Druckfeder D-412

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-412

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	40	mm	Mittlerer Windungsdurchmesser
De	48	mm	Äußerer Windungsdurchmesser
Dd	30,8	mm	Dorndurchmesser
Dh	49,3	mm	Hülsendurchmesser
L0	135	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	3194,8	N	Höchstkraft der Feder
Ln	93,35	mm	Kleinste Länge der Feder
sn	41,65	mm	Größter Federweg bei statischer Belastung
Fndyn	2835,816	N	Dynamische Höchstkraft
Lndyn	98,03	mm	Kleinste Länge dynamische Belastung
shdyn	14,85	mm	Größter Federweg dynamische Belastung
S	14,941	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	76,706	N/mm	Federrate
Gewicht	524,2633	g	Gewicht des Artikels
Fntol	216	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	211	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,2	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AM	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-412 Federstahl Ø 8 x 40 x 135 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-412 Federstahl Ø 8 x 40 x 135 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-412 Federstahl Ø 8 x 40 x 135 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-412 Federstahl Ø 8 x 40 x 135 mm

Kraft-Weg-Berechnung Druckfeder D-412

Anfrageformular Druckfeder D-412 Federstahl Ø 8 x 40 x 135 mm

Anfrageformular Druckfeder D-412

Ähnliche Druckfedern im Umfeld der Druckfeder D-412 Federstahl Ø 8 x 40 x 135 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-339L	50	112	8,063	EN 10270-1	580,403	40,02	71,98	42,3 \| 78,4 \| 38,0 \| 10,5
D-346	55	130	9,261	EN 10270-1	793,004	44,38	85,63	43,6 \| 82,0 \| 36,7 \| 12,1
D-351B	45	130	11,054	EN 10270-1	731,563	63,82	66,18	47,2 \| 84,2 \| 42,9 \| 14,4
D-352	45	140	11,704	EN 10270-1	926,636	60,83	79,17	46,8 \| 84,2 \| 40,8 \| 15,3
D-364J-23	48	135	14,287	EN 10270-1	976,5	66,65	68,35	51,3 \| 89,6 \| 45,8 \| 18,6
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	51,4 \| 86,8 \| 47,8 \| 19,7
D-364R-83	46	150	16,504	EN 10270-1	833,439	99,5	50,5	54,2 \| 86,9 \| 54,3 \| 21,5
D-382A	46,3	152	18,574	EN 10270-1	756,02	111,3	40,7	57,6 \| 88,0 \| 60,7 \| 24,2
D-364J-11	42	135	22,554	EN 10270-1	1443,45	71	64	56,6 \| 85,4 \| 55,1 \| 29,4
D-382	46,3	135	29,501	EN 10270-1	1777,615	74,74	60,26	64,2 \| 91,7 \| 62,4 \| 38,5
D-389M	50	145	32,384	EN 10270-1	1751,521	90,91	54,09	66,8 \| 92,2 \| 65,9 \| 42,2
D-389N-03	46	152	41,235	EN 10270-1	2380,938	94,26	57,74	72,6 \| 90,7 \| 73,3 \| 53,8
D-389N-02	46	110	58,907	EN 10270-1	2345,594	70,18	39,82	83,2 \| 88,3 \| 84,5 \| 76,8
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	92,9 \| 90,3 \| 89,9 \| 98,5
D-412	48	135	76,706	EN 10270-1	3194,8	93,35	41,65	100,0 \| 100,0 \| 100,0 \| 100,0
D-409B	50	110	86,65	EN 10270-1	3002,418	75,35	34,65	89,9 \| 92,5 \| 88,6 \| 88,5
D-414AF	42	130	124,903	EN 10270-1	4434,047	94,5	35,5	78,2 \| 94,6 \| 78,6 \| 61,4
D-445	55	140	139,746	EN 10270-1	4132,296	110,43	29,57	72,3 \| 87,9 \| 74,2 \| 54,9

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-412

Ursprungsland: DE, German; Druckfeder D-412
