Druckfeder D-365 Federstahl Ø 6,3 x 80 x 145 mm

Staffelpreise - Druckfeder D-365

Bestellmenge Einzelpreis [EUR]
1 13,8800 EUR
2 11,0500 EUR
3 6,5900 EUR
7 4,6100 EUR
17 2,9500 EUR
37 2,4600 EUR
75 2,3800 EUR
125 2,3621 EUR
175 2,3490 EUR
250 2,3059 EUR
350 2,2597 EUR

Druckfeder Kaufen

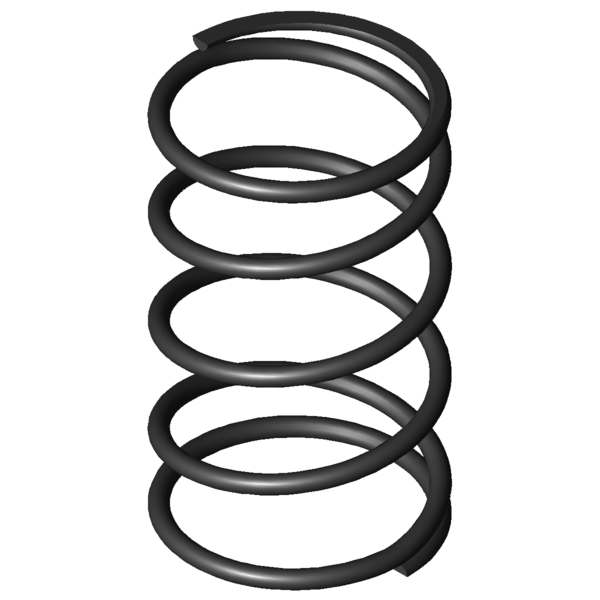

Produktbild Druckfeder D-365
Produktbild Druckfeder D-365
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-365

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 80 mm Mittlerer Windungsdurchmesser
De 86,3 mm Äußerer Windungsdurchmesser
Dd 72 mm Dorndurchmesser
Dh 88,7 mm Hülsendurchmesser
L0 145 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 920,734 N Höchstkraft der Feder
Ln 42,19 mm Kleinste Länge der Feder
sn 102,81 mm Größter Federweg bei statischer Belastung
Fndyn 877,643 N Dynamische Höchstkraft
Lndyn 47 mm Kleinste Länge dynamische Belastung
shdyn 37,63 mm Größter Federweg dynamische Belastung
S 39,629 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 8,956 N/mm Federrate
Gewicht 340,6073 g Gewicht des Artikels
Fntol 53,9 N (+/-) Toleranz für statische Höchstkraft
Fndtol 53,4 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,48 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AH - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-365 Federstahl Ø 6,3 x 80 x 145 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-365 Federstahl Ø 6,3 x 80 x 145 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-365 Federstahl Ø 6,3 x 80 x 145 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-365 Federstahl Ø 6,3 x 80 x 145 mm

Kraft-Weg-Berechnung Druckfeder D-365

Anfrageformular Druckfeder D-365 Federstahl Ø 6,3 x 80 x 145 mm

Anfrageformular Druckfeder D-365

Ähnliche Druckfedern im Umfeld der Druckfeder D-365 Federstahl Ø 6,3 x 80 x 145 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-365 EN 10270-1 6,3 86,3 145 920,734 42,19 102,81 3,5 8,956 100,0 | 100,0 | 100,0 | 100,0
VD-365 1.4310 6,3 86,3 145 790,815 42,19 102,81 3,5 7,692 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-313S 70 145 2,592 EN 10270-1 300,349 29,12 115,88 57,0 | 81,5 | 60,7 | 28,9
D-313R-01 70 133 2,592 EN 10270-1 269,247 29,12 103,88 57,3 | 78,8 | 64,1 | 28,9
D-339F 75 146 3,406 EN 10270-1 387,897 32,12 113,88 63,4 | 85,9 | 66,2 | 38,0
D-339W 85 164 3,553 EN 10270-1 454,906 35,97 128,03 64,4 | 88,8 | 64,9 | 39,7
D-364R-57 90 165 4,05 EN 10270-1 433,367 58 107 69,9 | 93,0 | 71,6 | 45,2
D-364E-06 80 165 4,099 EN 10270-1 460,737 52,6 112,4 68,6 | 89,3 | 70,8 | 45,8
D-364R-32 69 136 4,625 EN 10270-1 292,723 72,71 63,29 62,0 | 87,5 | 46,7 | 51,6
D-364E-12 70 147 6,317 EN 10270-1 609,416 50,52 96,48 79,9 | 89,0 | 80,0 | 70,5
D-364E-04 80 120 6,441 EN 10270-1 531,61 37,47 82,53 76,2 | 87,6 | 69,0 | 71,9
D-364R-61 77 153 6,707 EN 10270-1 655,744 55,23 97,77 83,7 | 93,1 | 83,2 | 74,9
D-389E-10 105 145 7,425 EN 10270-1 719,139 48,15 96,85 86,6 | 90,7 | 86,2 | 82,9
D-369D 78,3 165 7,818 EN 10270-1 840,385 57,5 107,5 91,2 | 92,9 | 93,5 | 87,3
D-365 86,3 145 8,956 EN 10270-1 920,734 42,19 102,81 100,0 | 100,0 | 100,0 | 100,0
D-371 69,3 155 11,669 EN 10270-1 1156,284 55,91 99,09 85,3 | 91,3 | 88,0 | 76,7
D-389E-20 89 115 12,675 EN 10270-1 874,706 45,99 69,01 80,2 | 88,8 | 81,1 | 70,7
D-389G 75 153 14,144 EN 10270-1 1289,931 61,8 91,2 78,0 | 90,6 | 80,0 | 63,3
D-396 88 180 14,818 EN 10270-1 1615,182 71 109 74,0 | 85,8 | 75,7 | 60,4
D-394A 98 125 16,354 EN 10270-1 1191,4 52,15 72,85 71,1 | 84,3 | 74,1 | 54,8
D-399B 81 147 19,503 EN 10270-1 1503,751 69,9 77,1 68,1 | 90,4 | 68,1 | 45,9
D-395 88 125 23,286 EN 10270-1 1723,143 51 74 62,9 | 87,7 | 62,7 | 38,5
D-414E 100 134 25,342 EN 10270-1 1939,175 57,48 76,52 59,7 | 82,9 | 61,0 | 35,3
D-401 71 140 30,342 EN 10270-1 2169,66 68,49 71,51 57,1 | 85,9 | 56,0 | 29,5
D-426 90 175 36,177 EN 10270-1 3227,73 85,78 89,22 54,3 | 80,6 | 57,7 | 24,8
D-425 90 115 56,85 EN 10270-1 3021,003 61,86 53,14 45,4 | 79,4 | 41,1 | 15,8
D-480 100 135 60,451 EN 10270-1 4042,3 68,13 66,87 45,9 | 78,9 | 43,9 | 14,8
D-528 110 145 64,128 EN 10270-1 4527,31 74,4 70,6 45,2 | 77,0 | 44,5 | 14,0
D-431 73 135 74,077 EN 10270-1 3794,636 83,77 51,23 43,1 | 80,2 | 37,0 | 12,1
D-492 75 140 103,451 EN 10270-1 5004,765 91,62 48,38 40,5 | 80,2 | 32,7 | 8,7
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-365

Ursprungsland: DE, German; Druckfeder D-365
