Druckfeder D-389G Federstahl Ø 7 x 68 x 153 mm

Staffelpreise - Druckfeder D-389G

Bestellmenge	Einzelpreis [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5057 EUR
175	3,4790 EUR
250	3,4039 EUR
350	3,3561 EUR

Druckfeder Kaufen

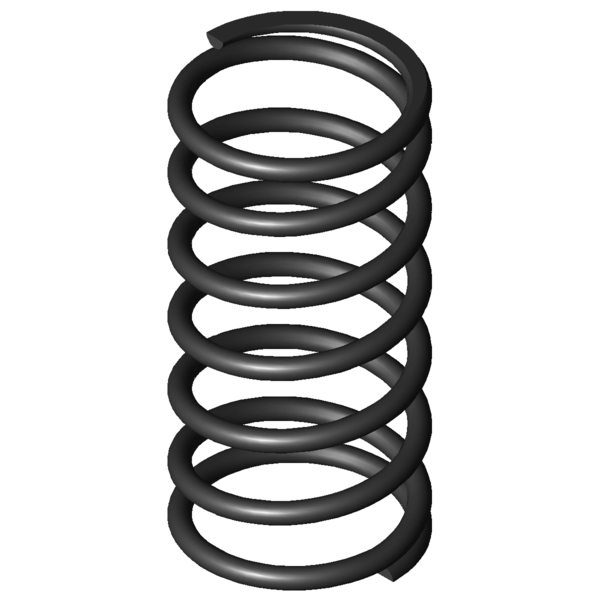

Produktbild Druckfeder D-389G

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-389G

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	7	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	68	mm	Mittlerer Windungsdurchmesser
De	75	mm	Äußerer Windungsdurchmesser
Dd	59	mm	Dorndurchmesser
Dh	77,5	mm	Hülsendurchmesser
L0	153	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	1289,931	N	Höchstkraft der Feder
Ln	61,8	mm	Kleinste Länge der Feder
sn	91,2	mm	Größter Federweg bei statischer Belastung
Fndyn	1224,158	N	Dynamische Höchstkraft
Lndyn	66,45	mm	Kleinste Länge dynamische Belastung
shdyn	39,32	mm	Größter Federweg dynamische Belastung
S	26,545	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	14,144	N/mm	Federrate
Gewicht	487,401	g	Gewicht des Artikels
Fntol	68	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	67	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,2	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,45	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AM	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-389G Federstahl Ø 7 x 68 x 153 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-389G Federstahl Ø 7 x 68 x 153 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-389G Federstahl Ø 7 x 68 x 153 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-389G Federstahl Ø 7 x 68 x 153 mm

Kraft-Weg-Berechnung Druckfeder D-389G

Anfrageformular Druckfeder D-389G Federstahl Ø 7 x 68 x 153 mm

Anfrageformular Druckfeder D-389G

Ähnliche Druckfedern im Umfeld der Druckfeder D-389G Federstahl Ø 7 x 68 x 153 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-315	54	150	3,793	EN 10270-1	427,309	37,36	112,64	53,2 \| 75,7 \| 57,0 \| 26,8
D-364R-57	90	165	4,05	EN 10270-1	433,367	58	107	58,4 \| 87,3 \| 59,4 \| 28,6
D-364E-06	80	165	4,099	EN 10270-1	460,737	52,6	112,4	58,6 \| 88,3 \| 58,4 \| 29,0
D-364R-32	69	136	4,625	EN 10270-1	292,723	72,71	63,29	100,0 \| 100,0 \| 100,0 \| 100,0
D-341	68	180	4,63	EN 10270-1	616,696	46,8	133,2	74,2 \| 92,6 \| 62,0 \| 67,9
D-339Z-01	75	117	5,304	EN 10270-1	438,119	34,4	82,61	82,7 \| 89,1 \| 71,7 \| 87,2
D-346A	55	150	5,993	EN 10270-1	520,611	63,13	86,88	63,7 \| 80,9 \| 67,8 \| 42,4
D-364E-12	70	147	6,317	EN 10270-1	609,416	50,52	96,48	75,5 \| 96,4 \| 56,8 \| 73,2
D-364E-04	80	120	6,441	EN 10270-1	531,61	37,47	82,53	76,2 \| 90,9 \| 65,9 \| 71,8
D-364R-61	77	153	6,707	EN 10270-1	655,744	55,23	97,77	71,4 \| 90,6 \| 54,7 \| 69,0
D-340	68	120	7,275	EN 10270-1	629,924	33,42	86,58	71,8 \| 92,0 \| 59,8 \| 63,6
D-369D	78,3	165	7,818	EN 10270-1	840,385	57,5	107,5	74,4 \| 92,8 \| 75,0 \| 55,3
D-365	86,3	145	8,956	EN 10270-1	920,734	42,19	102,81	78,0 \| 90,6 \| 80,0 \| 63,3
D-371	69,3	155	11,669	EN 10270-1	1156,284	55,91	99,09	58,8 \| 92,1 \| 44,6 \| 39,6
D-389G	75	153	14,144	EN 10270-1	1289,931	61,8	91,2	55,2 \| 87,0 \| 46,0 \| 32,7
D-399B	81	147	19,503	EN 10270-1	1503,751	69,9	77,1	83,2 \| 92,1 \| 85,2 \| 72,5
D-401	71	140	30,342	EN 10270-1	2169,66	68,49	71,51	68,9 \| 91,2 \| 68,9 \| 46,6
D-406A	58	147	39,273	EN 10270-1	2050,686	94,78	52,22	61,0 \| 87,0 \| 60,1 \| 36,0
D-407	58	160	39,273	EN 10270-1	2561,24	94,78	65,22	61,3 \| 86,8 \| 60,9 \| 36,0
D-431	73	135	74,077	EN 10270-1	3794,636	83,77	51,23	49,8 \| 85,2 \| 45,1 \| 19,1
D-437	60	165	95,882	EN 10270-1	4632,316	116,69	48,31	45,4 \| 80,9 \| 40,4 \| 14,8
D-552	75	200	99,392	EN 10270-1	5922,076	140,42	59,58	45,4 \| 78,3 \| 43,6 \| 14,2
D-492	75	140	103,451	EN 10270-1	5004,765	91,62	48,38	46,0 \| 85,0 \| 39,4 \| 13,7
D-540	80	150	122,153	EN 10270-1	6134,632	99,78	50,22	44,3 \| 83,4 \| 38,0 \| 11,6
D-550	75	140	153,606	EN 10270-1	6247,359	99,33	40,67	41,7 \| 83,3 \| 32,6 \| 9,2

Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-389G

Ursprungsland: DE, German; Druckfeder D-389G
