Druckfeder D-341 Federstahl Ø 5 x 63 x 180 mm

Staffelpreise - Druckfeder D-341

Bestellmenge Einzelpreis [EUR]
1 12,9200 EUR
2 10,2900 EUR
3 5,8600 EUR
7 3,7100 EUR
17 2,3700 EUR
37 2,0000 EUR
75 1,9100 EUR
125 1,8670 EUR
175 1,8647 EUR
250 1,8186 EUR
350 1,7923 EUR

Druckfeder Kaufen

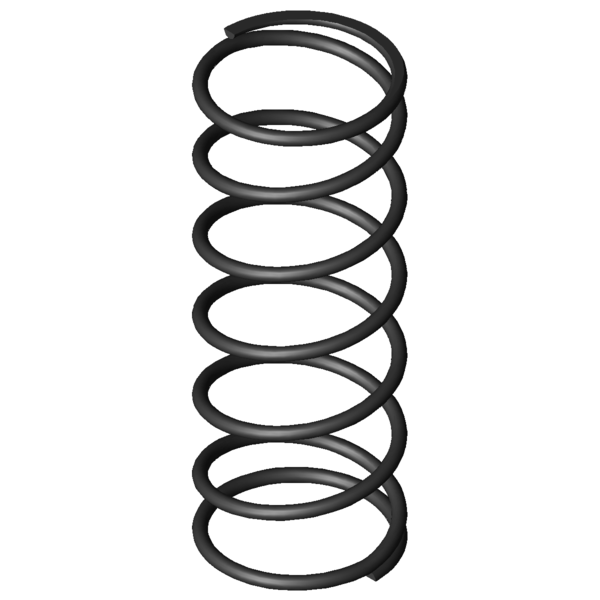

Produktbild Druckfeder D-341
Produktbild Druckfeder D-341
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-341

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 63 mm Mittlerer Windungsdurchmesser
De 68 mm Äußerer Windungsdurchmesser
Dd 56,5 mm Dorndurchmesser
Dh 71 mm Hülsendurchmesser
L0 180 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 616,696 N Höchstkraft der Feder
Ln 46,8 mm Kleinste Länge der Feder
sn 133,2 mm Größter Federweg bei statischer Belastung
Fndyn 583,819 N Dynamische Höchstkraft
Lndyn 53,9 mm Kleinste Länge dynamische Belastung
shdyn 47,98 mm Größter Federweg dynamische Belastung
S 31,818 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 4,63 N/mm Federrate
Gewicht 230,3891 g Gewicht des Artikels
Fntol 33,12 N (+/-) Toleranz für statische Höchstkraft
Fndtol 32,79 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 5,16 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AD - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-341 Federstahl Ø 5 x 63 x 180 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-341 Federstahl Ø 5 x 63 x 180 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-341 Federstahl Ø 5 x 63 x 180 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-341 Federstahl Ø 5 x 63 x 180 mm

Kraft-Weg-Berechnung Druckfeder D-341

Anfrageformular Druckfeder D-341 Federstahl Ø 5 x 63 x 180 mm

Anfrageformular Druckfeder D-341

Ähnliche Druckfedern im Umfeld der Druckfeder D-341 Federstahl Ø 5 x 63 x 180 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-341 EN 10270-1 5 68 180 616,696 46,8 133,2 5,5 4,63 100,0 | 100,0 | 100,0 | 100,0
VD-341 1.4310 5 68 180 529,678 46,8 133,2 5,5 3,977 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-289A 55 180 1,397 EN 10270-1 205,866 32,68 147,32 57,9 | 81,6 | 61,9 | 30,2
D-313S-01 70 203 1,649 EN 10270-1 266,891 41,18 161,82 62,3 | 88,6 | 62,8 | 35,6
D-313C 60 188 1,734 EN 10270-1 263,118 36,27 151,73 62,7 | 85,3 | 65,2 | 37,5
D-339J-11 68 173 2,51 EN 10270-1 308,959 49,91 123,09 73,6 | 95,4 | 71,3 | 54,2
D-313S 70 145 2,592 EN 10270-1 300,349 29,12 115,88 69,9 | 85,9 | 67,8 | 56,0
D-364R-33 69 200 3,145 EN 10270-1 309,3 101,66 98,34 74,2 | 92,6 | 62,0 | 67,9
D-339J-23 58 185 3,21 EN 10270-1 403,8 59,2 125,8 80,1 | 90,9 | 80,0 | 69,3
D-339Z-02 75 178 3,375 EN 10270-1 437,637 48,34 129,67 84,5 | 96,5 | 84,2 | 72,9
D-364E-14 70 220 4,087 EN 10270-1 604,612 72,07 147,93 90,8 | 90,0 | 94,0 | 88,3
D-364E-06 80 165 4,099 EN 10270-1 460,737 52,6 112,4 85,8 | 89,2 | 79,5 | 88,5
D-344A-10 60 190 4,252 EN 10270-1 520,186 67,67 122,33 91,4 | 94,3 | 88,1 | 91,8
D-364R-32 69 136 4,625 EN 10270-1 292,723 72,71 63,29 78,4 | 87,8 | 47,5 | 99,9
D-341 68 180 4,63 EN 10270-1 616,696 46,8 133,2 100,0 | 100,0 | 100,0 | 100,0
D-347 55 195 5,993 EN 10270-1 790,28 63,13 131,88 85,6 | 91,1 | 88,5 | 77,3
D-364E-12 70 147 6,317 EN 10270-1 609,416 50,52 96,48 82,9 | 89,9 | 85,6 | 73,3
D-369D 78,3 165 7,818 EN 10270-1 840,385 57,5 107,5 74,1 | 86,0 | 77,0 | 59,2
D-364J-04 56 175 8,516 EN 10270-1 908,3 68,34 104,64 72,2 | 90,2 | 73,2 | 53,3
D-364R-72 61 180 9,336 EN 10270-1 964,046 76,74 103,26 70,4 | 91,0 | 70,7 | 49,6
D-371 69,3 155 11,669 EN 10270-1 1156,284 55,91 99,09 63,8 | 87,9 | 63,9 | 39,7
D-389G 75 153 14,144 EN 10270-1 1289,931 61,8 91,2 57,7 | 82,4 | 58,1 | 32,7
D-377 56,3 175 15,104 EN 10270-1 1486,8 76,56 98,44 58,3 | 86,5 | 57,7 | 30,7
D-402 71 205 19,633 EN 10270-1 2117,9 97,13 107,87 53,6 | 82,0 | 55,1 | 23,6
D-401 71 140 30,342 EN 10270-1 2169,66 68,49 71,51 45,0 | 78,7 | 41,1 | 15,3
D-407 58 160 39,273 EN 10270-1 2561,24 94,78 65,22 42,4 | 78,9 | 36,5 | 11,8
D-414L 63 179 44,682 EN 10270-1 2785,164 116,67 62,33 42,5 | 82,5 | 34,5 | 10,4
D-432 73 200 47,932 EN 10270-1 3903,573 118,56 81,44 41,9 | 77,7 | 38,5 | 9,7
D-414M-03 57 184 54,944 EN 10270-1 2905,226 131,12 52,88 39,3 | 79,1 | 30,5 | 8,4
D-494 75 210 66,939 EN 10270-1 5382,057 129,6 80,4 38,9 | 73,9 | 35,9 | 6,9
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-341

Ursprungsland: DE, German; Druckfeder D-341

Produktbild - Druckfedern D-341

Produktbild - Druckfedern D-341

QR-Code: Druckfeder D-341

QR-Code - Druckfedern - D-341 | https://www.federnshop.com/de/produkte/druckfedern/d-341.html
