Druckfeder D-432 Federstahl Ø 10 x 63 x 200 mm

Staffelpreise - Druckfeder D-432

Bestellmenge	Einzelpreis [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Druckfeder Kaufen

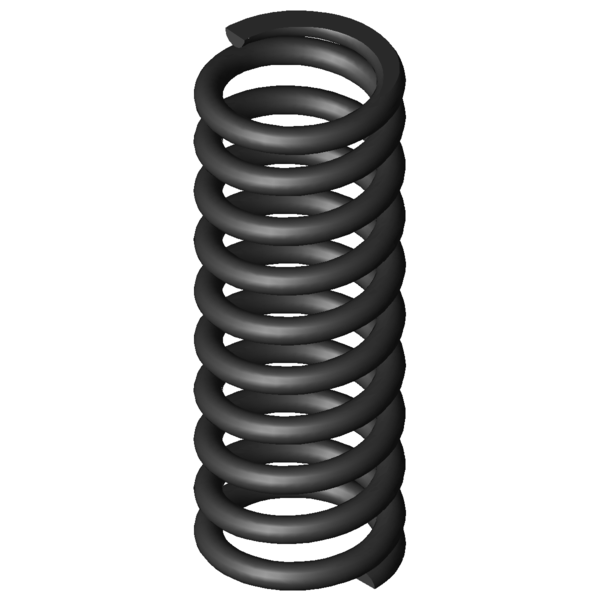

Produktbild Druckfeder D-432

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-432

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	10	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	63	mm	Mittlerer Windungsdurchmesser
De	73	mm	Äußerer Windungsdurchmesser
Dd	51	mm	Dorndurchmesser
Dh	75	mm	Hülsendurchmesser
L0	200	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	3903,573	N	Höchstkraft der Feder
Ln	118,56	mm	Kleinste Länge der Feder
sn	81,44	mm	Größter Federweg bei statischer Belastung
Fndyn	3578,615	N	Dynamische Höchstkraft
Lndyn	125,34	mm	Kleinste Länge dynamische Belastung
shdyn	29,46	mm	Größter Federweg dynamische Belastung
S	22,353	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	47,932	N/mm	Federrate
Gewicht	1290,1792	g	Gewicht des Artikels
Fntol	211	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	206	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,8	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,19	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	###AW	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-432 Federstahl Ø 10 x 63 x 200 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-432 Federstahl Ø 10 x 63 x 200 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-432 Federstahl Ø 10 x 63 x 200 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-432 Federstahl Ø 10 x 63 x 200 mm

Kraft-Weg-Berechnung Druckfeder D-432

Anfrageformular Druckfeder D-432 Federstahl Ø 10 x 63 x 200 mm

Anfrageformular Druckfeder D-432

Ähnliche Druckfedern im Umfeld der Druckfeder D-432 Federstahl Ø 10 x 63 x 200 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	47,3 \| 81,2 \| 36,4 \| 24,3
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	57,4 \| 89,0 \| 57,4 \| 25,8
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	56,1 \| 78,4 \| 59,6 \| 30,5
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	57,7 \| 83,2 \| 59,0 \| 30,9
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	62,9 \| 87,9 \| 62,4 \| 38,5
D-369D	78,3	165	7,818	EN 10270-1	840,385	57,5	107,5	48,2 \| 79,6 \| 48,6 \| 16,3
D-389E-22	89	190	8,066	EN 10270-1	1014,132	64,27	125,73	48,2 \| 82,3 \| 45,4 \| 16,8
D-364R-72	61	180	9,336	EN 10270-1	964,046	76,74	103,26	67,0 \| 82,9 \| 70,6 \| 47,6
D-371	69,3	155	11,669	EN 10270-1	1156,284	55,91	99,09	72,2 \| 84,0 \| 73,2 \| 59,4
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	79,5 \| 93,6 \| 80,6 \| 64,3
D-389G	75	153	14,144	EN 10270-1	1289,931	61,8	91,2	57,3 \| 81,3 \| 61,2 \| 29,5
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	100,0 \| 100,0 \| 100,0 \| 100,0
D-414L	63	179	44,682	EN 10270-1	2785,164	116,67	62,33	66,4 \| 88,3 \| 66,9 \| 43,9
D-429A	84	200	45,71	EN 10270-1	3739,066	118,2	81,8	65,5 \| 87,4 \| 66,2 \| 43,0
D-432	73	200	47,932	EN 10270-1	3903,573	118,56	81,44	65,8 \| 91,6 \| 64,9 \| 41,0
D-494	75	210	66,939	EN 10270-1	5382,057	129,6	80,4	58,2 \| 88,3 \| 56,9 \| 29,3
D-542	80	220	79,04	EN 10270-1	6235,229	141,11	78,89	53,8 \| 82,9 \| 53,6 \| 24,8
D-552	75	200	99,392	EN 10270-1	5922,076	140,42	59,58	50,5 \| 86,3 \| 45,5 \| 19,8

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-432

Ursprungsland: DE, German; Druckfeder D-432
