Druckfeder D-372 Federstahl Ø 6,3 x 63 x 235 mm

Staffelpreise - Druckfeder D-372

Bestellmenge	Einzelpreis [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Druckfeder Kaufen

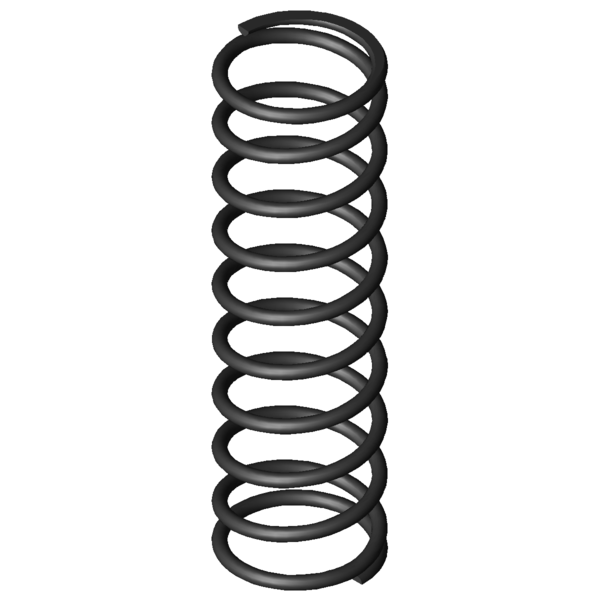

Produktbild Druckfeder D-372

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-372

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	6,3	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	63	mm	Mittlerer Windungsdurchmesser
De	69,3	mm	Äußerer Windungsdurchmesser
Dd	55	mm	Dorndurchmesser
Dh	72	mm	Hülsendurchmesser
L0	235	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	1173,856	N	Höchstkraft der Feder
Ln	79,54	mm	Kleinste Länge der Feder
sn	155,46	mm	Größter Federweg bei statischer Belastung
Fndyn	1081,265	N	Dynamische Höchstkraft
Lndyn	91,8	mm	Kleinste Länge dynamische Belastung
shdyn	55,32	mm	Größter Federweg dynamische Belastung
S	26,906	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	7,551	N/mm	Federrate
Gewicht	512,0721	g	Gewicht des Artikels
Fntol	53,8	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	53,1	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,2	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	4,8	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AK	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-372 Federstahl Ø 6,3 x 63 x 235 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-372 Federstahl Ø 6,3 x 63 x 235 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-372 Federstahl Ø 6,3 x 63 x 235 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-372 Federstahl Ø 6,3 x 63 x 235 mm

Kraft-Weg-Berechnung Druckfeder D-372

Anfrageformular Druckfeder D-372 Federstahl Ø 6,3 x 63 x 235 mm

Anfrageformular Druckfeder D-372

Ähnliche Druckfedern im Umfeld der Druckfeder D-372 Federstahl Ø 6,3 x 63 x 235 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-313T	70	233	1,649	EN 10270-1	316,372	41,18	191,82	54,4 \| 87,2 \| 54,0 \| 21,8
D-364R-34	69	296	2,125	EN 10270-1	320,724	145,08	150,92	59,9 \| 89,3 \| 62,2 \| 28,1
D-339G	75	224	2,168	EN 10270-1	387,277	45,34	178,66	58,4 \| 86,4 \| 60,0 \| 28,7
D-339Z-03	75	273	2,184	EN 10270-1	444,982	69,25	203,76	57,3 \| 85,9 \| 57,1 \| 28,9
D-316	54	230	2,455	EN 10270-1	433,557	53,37	176,63	58,2 \| 79,8 \| 62,5 \| 32,5
D-342	68	275	2,996	EN 10270-1	623,505	66,87	208,13	63,7 \| 87,6 \| 63,9 \| 39,7
D-364R-33	69	200	3,145	EN 10270-1	309,3	101,66	98,34	59,2 \| 91,2 \| 44,8 \| 41,7
D-347A	55	235	3,773	EN 10270-1	530,599	94,38	140,63	68,0 \| 86,2 \| 67,8 \| 50,0
D-364E-14	70	220	4,087	EN 10270-1	604,612	72,07	147,93	73,6 \| 93,3 \| 73,3 \| 54,1
D-364R-62	77	230	4,34	EN 10270-1	656,139	78,81	151,19	76,1 \| 94,4 \| 76,6 \| 57,5
D-341	68	180	4,63	EN 10270-1	616,696	46,8	133,2	71,7 \| 84,7 \| 69,1 \| 61,3
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	76,1 \| 92,6 \| 68,7 \| 67,0
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	82,6 \| 88,2 \| 79,3 \| 80,3
D-378A	56,3	250	6,94	EN 10270-1	681,373	151,82	98,18	81,4 \| 91,7 \| 60,6 \| 91,9
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	100,0 \| 100,0 \| 100,0 \| 100,0
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	92,9 \| 91,6 \| 94,9 \| 92,2
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	81,8 \| 91,2 \| 74,7 \| 79,4
D-378	56,3	250	10,271	EN 10270-1	1472,179	106,67	143,33	83,7 \| 91,7 \| 86,0 \| 73,5
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	74,4 \| 86,0 \| 77,4 \| 59,8
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	62,9 \| 87,9 \| 62,4 \| 38,5
D-408	58	230	26,706	EN 10270-1	2620,936	131,86	98,14	56,3 \| 86,8 \| 54,0 \| 28,3
D-433	73	285	32,594	EN 10270-1	3913,159	164,94	120,06	52,3 \| 80,1 \| 53,6 \| 23,2
D-414M-04	57	230	43,17	EN 10270-1	2936,622	161,98	68,02	47,6 \| 83,4 \| 41,9 \| 17,5
D-432	73	200	47,932	EN 10270-1	3903,573	118,56	81,44	46,0 \| 81,0 \| 41,2 \| 15,8
D-438	60	230	65,2	EN 10270-1	4421,375	162,19	67,81	43,0 \| 82,5 \| 35,1 \| 11,6
D-494	75	210	66,939	EN 10270-1	5382,057	129,6	80,4	42,6 \| 79,7 \| 36,8 \| 11,3
D-542	80	220	79,04	EN 10270-1	6235,229	141,11	78,89	40,6 \| 77,6 \| 34,8 \| 9,6
D-552	75	200	99,392	EN 10270-1	5922,076	140,42	59,58	37,8 \| 76,7 \| 29,1 \| 7,6
D-506	60	250	101,424	EN 10270-1	7302,517	178	72	39,3 \| 79,3 \| 31,2 \| 7,4
D-445D	55	238	149,063	EN 10270-1	6111,568	197	41	36,1 \| 80,4 \| 22,8 \| 5,1

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-372

Ursprungsland: DE, German; Druckfeder D-372
