Druckfeder D-378 Federstahl Ø 6,3 x 50 x 250 mm

Staffelpreise - Druckfeder D-378

Bestellmenge Einzelpreis [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9376 EUR
175 2,9180 EUR
250 2,8813 EUR
350 2,8095 EUR

Druckfeder Kaufen

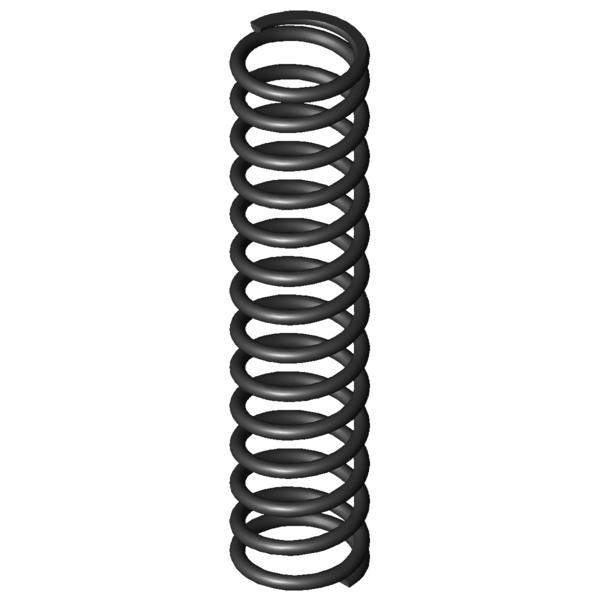

Produktbild Druckfeder D-378
Produktbild Druckfeder D-378
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-378

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 56,3 mm Äußerer Windungsdurchmesser
Dd 42,6 mm Dorndurchmesser
Dh 57,7 mm Hülsendurchmesser
L0 250 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1472,179 N Höchstkraft der Feder
Ln 106,67 mm Kleinste Länge der Feder
sn 143,33 mm Größter Federweg bei statischer Belastung
Fndyn 1314,679 N Dynamische Höchstkraft
Lndyn 122 mm Kleinste Länge dynamische Belastung
shdyn 49,65 mm Größter Federweg dynamische Belastung
S 19,496 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 10,271 N/mm Federrate
Gewicht 561,228 g Gewicht des Artikels
Fntol 66,2 N (+/-) Toleranz für statische Höchstkraft
Fndtol 65 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,3 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AK - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-378 Federstahl Ø 6,3 x 50 x 250 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-378 Federstahl Ø 6,3 x 50 x 250 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-378 Federstahl Ø 6,3 x 50 x 250 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-378 Federstahl Ø 6,3 x 50 x 250 mm

Kraft-Weg-Berechnung Druckfeder D-378

Anfrageformular Druckfeder D-378 Federstahl Ø 6,3 x 50 x 250 mm

Anfrageformular Druckfeder D-378

Ähnliche Druckfedern im Umfeld der Druckfeder D-378 Federstahl Ø 6,3 x 50 x 250 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-378 EN 10270-1 6,3 56,3 250 1472,179 106,67 143,33 12,5 10,271 100,0 | 100,0 | 100,0 | 100,0
VD-378 1.4310 6,3 56,3 250 1264,448 106,67 143,33 12,5 8,822 92,9 | 100,0 | 92,9 | 85,9
VD-378A 1.4310 6,3 56,3 250 585,228 151,82 98,18 18,5 5,961 70,7 | 100,0 | 54,1 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-289C-04 48 275 0,88 EN 10270-1 183,381 66,62 208,38 41,6 | 75,7 | 40,6 | 8,6
D-313E-14 48 280 1,396 EN 10270-1 287,457 74,14 205,86 45,1 | 77,2 | 44,6 | 13,6
D-318E 49 243 2,12 EN 10270-1 350,539 77,65 165,35 52,8 | 82,6 | 55,2 | 20,6
D-339J-04 58 210 2,182 EN 10270-1 277,7 82,75 127,25 53,1 | 84,2 | 53,8 | 21,2
D-316 54 230 2,455 EN 10270-1 433,557 53,37 176,63 54,3 | 83,8 | 55,3 | 23,9
D-348A 55 280 2,753 EN 10270-1 425,053 125,63 154,38 58,8 | 88,8 | 60,9 | 26,8
D-322 44 235 3,26 EN 10270-1 536,27 70,5 164,5 57,4 | 78,5 | 61,8 | 31,7
D-347A 55 235 3,773 EN 10270-1 530,599 94,38 140,63 64,7 | 90,4 | 67,1 | 36,7
D-348 55 280 4,075 EN 10270-1 781,891 88,13 191,88 64,1 | 88,8 | 63,9 | 39,7
D-364R-44 54 200 4,777 EN 10270-1 302,028 136,77 63,23 55,7 | 88,3 | 32,3 | 46,5
D-347 55 195 5,993 EN 10270-1 790,28 63,13 131,88 72,1 | 85,0 | 72,8 | 58,3
D-364H 60 213 6,062 EN 10270-1 829,439 76,17 136,83 74,6 | 88,8 | 75,9 | 59,0
D-378A 56,3 250 6,94 EN 10270-1 681,373 151,82 98,18 75,0 | 100,0 | 57,4 | 67,6
D-377A 56,3 217 9,51 EN 10270-1 977,729 114,19 102,81 85,8 | 95,6 | 69,1 | 92,6
D-378 56,3 250 10,271 EN 10270-1 1472,179 106,67 143,33 100,0 | 100,0 | 100,0 | 100,0
D-389NA 50 265 17,58 EN 10270-1 1921,769 155,68 109,32 75,3 | 91,0 | 76,4 | 58,4
D-389N 50 228 19,848 EN 10270-1 1756,744 139,49 88,51 71,5 | 90,0 | 72,8 | 51,7
D-389N-05 46 236 25,772 EN 10270-1 2411,864 142,41 93,59 63,9 | 88,7 | 63,2 | 39,9
D-408 58 230 26,706 EN 10270-1 2620,936 131,86 98,14 63,4 | 89,3 | 62,3 | 38,5
D-414M 63 281 27,386 EN 10270-1 2793,812 178,98 102,02 60,7 | 82,8 | 61,9 | 37,5
D-413A 48 248 35,243 EN 10270-1 2243,232 184,35 63,65 57,3 | 87,7 | 55,0 | 29,1
D-414 48 275 35,243 EN 10270-1 3194,8 184,35 90,65 56,3 | 85,0 | 54,7 | 29,1
D-414M-05 57 276 35,552 EN 10270-1 2956,938 192,83 83,17 56,4 | 86,5 | 53,9 | 28,9
D-414M-04 57 230 43,17 EN 10270-1 2936,622 161,98 68,02 53,2 | 86,9 | 48,8 | 23,8
D-414M-03 57 184 54,944 EN 10270-1 2905,226 131,12 52,88 47,8 | 80,8 | 43,8 | 18,7
D-438 60 230 65,2 EN 10270-1 4421,375 162,19 67,81 46,3 | 82,9 | 40,3 | 15,8
D-506 60 250 101,424 EN 10270-1 7302,517 178 72 43,0 | 83,7 | 35,2 | 10,1
D-447 50 239 102,697 EN 10270-1 4598,753 194,22 44,78 41,4 | 82,5 | 31,6 | 10,0
D-445D 55 238 149,063 EN 10270-1 6111,568 197 41 39,5 | 85,3 | 26,3 | 6,9
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-378

Ursprungsland: DE, German; Druckfeder D-378
