Druckfeder D-414 Federstahl Ø 8 x 40 x 275 mm

Staffelpreise - Druckfeder D-414

Bestellmenge Einzelpreis [EUR]
1 16,7200 EUR
2 13,3200 EUR
3 9,4800 EUR
7 7,5900 EUR
17 6,1000 EUR
37 5,2200 EUR
75 5,1800 EUR
125 5,1918 EUR
175 5,0944 EUR
250 5,0434 EUR
350 4,8174 EUR

Druckfeder Kaufen

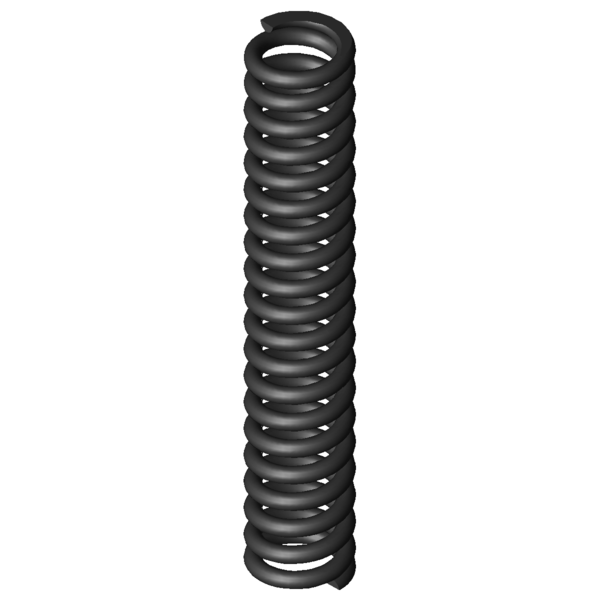

Produktbild Druckfeder D-414
Produktbild Druckfeder D-414
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-414

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 48 mm Äußerer Windungsdurchmesser
Dd 30,8 mm Dorndurchmesser
Dh 49,3 mm Hülsendurchmesser
L0 275 mm Ungespannte Länge der Feder
Lk 197,78 mm Knicklänge
Fn 3194,8 N Höchstkraft der Feder
Ln 184,35 mm Kleinste Länge der Feder
sn 90,65 mm Größter Federweg bei statischer Belastung
Fndyn 2836,024 N Dynamische Höchstkraft
Lndyn 194,53 mm Kleinste Länge dynamische Belastung
shdyn 32,31 mm Größter Federweg dynamische Belastung
S 14,432 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 35,243 N/mm Federrate
Gewicht 1023,5617 g Gewicht des Artikels
Fntol 199 N (+/-) Toleranz für statische Höchstkraft
Fndtol 194 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,31 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AS - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-414 Federstahl Ø 8 x 40 x 275 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-414 Federstahl Ø 8 x 40 x 275 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-414 Federstahl Ø 8 x 40 x 275 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-414 Federstahl Ø 8 x 40 x 275 mm

Kraft-Weg-Berechnung Druckfeder D-414

Anfrageformular Druckfeder D-414 Federstahl Ø 8 x 40 x 275 mm

Anfrageformular Druckfeder D-414

Ähnliche Druckfedern im Umfeld der Druckfeder D-414 Federstahl Ø 8 x 40 x 275 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-414 EN 10270-1 8 48 275 3194,8 184,35 90,65 18,5 35,243 100,0 | 100,0 | 100,0 | 100,0
VD-414 1.4310 8 48 275 2744 184,35 90,65 18,5 30,27 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-348A 55 280 2,753 EN 10270-1 425,053 125,63 154,38 42,2 | 82,7 | 36,0 | 7,8
D-339N 50 299 2,861 EN 10270-1 579,623 96,42 202,58 40,3 | 81,4 | 31,4 | 8,1
D-322 44 235 3,26 EN 10270-1 536,27 70,5 164,5 40,3 | 75,7 | 35,9 | 9,3
D-348 55 280 4,075 EN 10270-1 781,891 88,13 191,88 43,4 | 82,7 | 35,9 | 11,6
D-354A 45 300 4,422 EN 10270-1 687,347 144,55 155,45 45,0 | 82,6 | 39,9 | 12,5
D-354 45 300 5,378 EN 10270-1 964,597 120,63 179,37 46,1 | 82,6 | 40,4 | 15,3
D-378A 56,3 250 6,94 EN 10270-1 681,373 151,82 98,18 53,8 | 85,0 | 56,8 | 19,7
D-378 56,3 250 10,271 EN 10270-1 1472,179 106,67 143,33 56,3 | 85,0 | 54,7 | 29,1
D-384A 46,3 280 11,145 EN 10270-1 1146,827 177,1 102,9 61,6 | 91,1 | 62,0 | 31,6
D-364R-84 46 220 11,151 EN 10270-1 875,368 141,5 78,5 57,4 | 83,6 | 57,0 | 31,6
D-384 46,3 280 13,554 EN 10270-1 1791,169 147,85 132,15 64,0 | 91,1 | 62,3 | 38,5
D-389NA 50 265 17,58 EN 10270-1 1921,769 155,68 109,32 71,6 | 93,3 | 71,5 | 49,9
D-389N 50 228 19,848 EN 10270-1 1756,744 139,49 88,51 73,8 | 88,8 | 76,3 | 56,3
D-389N-05 46 236 25,772 EN 10270-1 2411,864 142,41 93,59 83,0 | 89,7 | 86,2 | 73,1
D-414 48 275 35,243 EN 10270-1 3194,8 184,35 90,65 100,0 | 100,0 | 100,0 | 100,0
D-414M-05 57 276 35,552 EN 10270-1 2956,938 192,83 83,17 94,1 | 90,9 | 92,2 | 99,1
D-447 50 239 102,697 EN 10270-1 4598,753 194,22 44,78 60,5 | 87,6 | 59,4 | 34,3
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder D-414

Ursprungsland: DE, German; Druckfeder D-414
